SCHERMO BITUMINOSO SOTTOTEGOLA

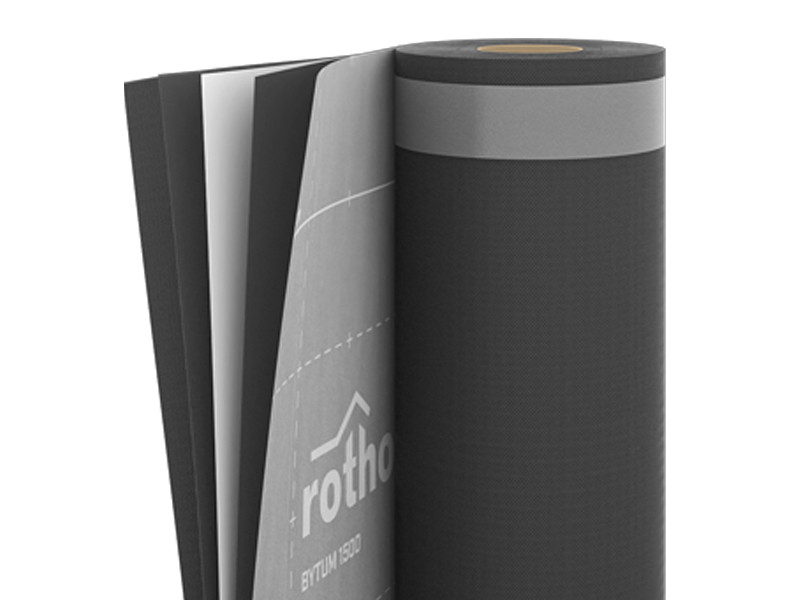

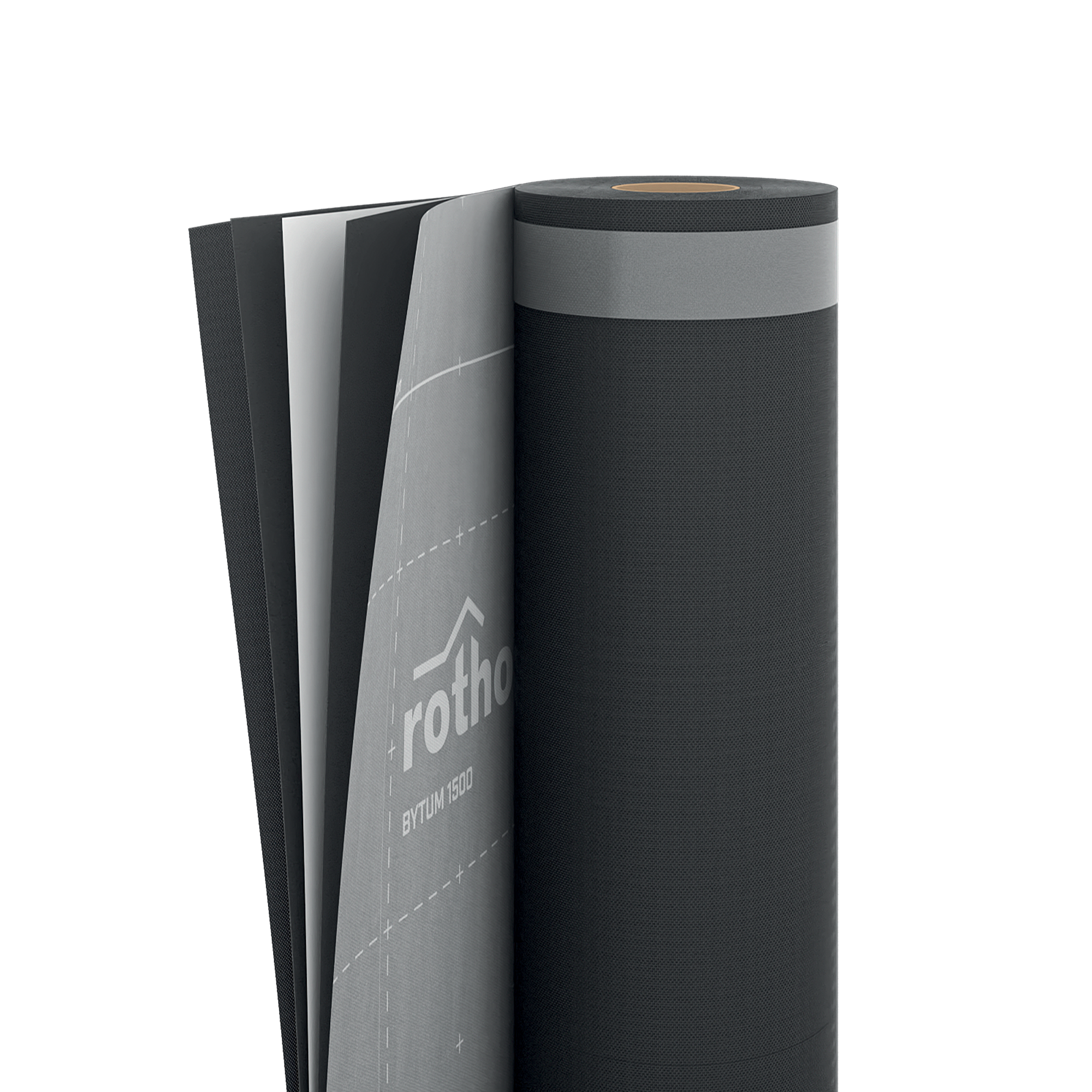

BYTUM 1500

Lo schermo bituminoso sottotegola BYTUM 1500 garantisce una resistenza meccanica molto elevata, con conseguente durabilità nel tempo, grazie all’elevata grammatura. Molto robusto, nella versione con doppio tape crea una giunzione adesiva perfetta, assicurando una posa rapida e una sigillatura a regola d’arte.

BYTUM 1500, lo schermo bituminoso sottotegola resistente e durevole.

Questo schermo bituminoso sottotegola va posato sul lato esterno della copertura. Può essere impiegato anche come barriera al vapore, in particolar modo su superfici irregolari come i solai in calcestruzzo.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP) Scarica
Consigli di posa

BYTUM 1500

CODICE descrizione tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pz./bancale
BYT1500 BYTUM 1500 - 1 25 25 3.29 83 270 15
BYTTT1500 BYTUM 1500 TT TT 1 25 25 3.29 83 270 15

Dati Tecnici
EN 13859-1 EN 13707
national-classifications AT Önorm B4119 E-do nsk
national-classifications CH SIA 232 V.v.o. H > 90mm UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd3 TR2
national-classifications IT UNI 11564 P SR3 A
BITUMEN B A SED

Grammatura EN 1849-1 1500 g/m² 4.92 oz/ft²
Spessore EN 1849-2 1,3 mm 51 mil
Trasmissione del vapore d'acqua (Sd) EN 1931 120 m 0.029 PERM
Resistenza a trazione MD/CD EN 12311-1 600 / 400 N/50mm 69 / 46 lb/in
Allungamento MD/CD EN 12311-1 40 / 40 % -
Resistenza a lacerazione del chiodo MD/CD EN 12310-1 220 / 230 N 49 / 52 lbf
Impermeabilità all'acqua EN 1928 classe W1 -
Resistenza termica - -40 / 100 °C -40 / 212 °F
Reazione al fuoco EN 13501-1 classe E -
Resistenza al passaggio dell'aria EN 12114 0 m³/(m²·h·50Pa) 0 cfm/ft² at 50Pa
Conduttività termica (λ) - 0,2 W/(m·K) 1.39 (BTU·in)/(h·ft²·°F)
Calore specifico - 175 J/(kg·K) -
Densità - ca. 1300 kg/m³ -
Fattore di resistenza al vapore (μ) - ca. 20000 -
Stabilità UV EN 13859-2 3 mesi -
Esposizione agli agenti atmosferici - 3 settimane -
Dopo invecchiamento artificiale - impermeabilità all'acqua EN 1297 / EN 1928 classe W1 -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 1297 / EN 12311-1 500 / 300 N/50mm 57 / 34 lb/in
Dopo invecchiamento artificiale - allungamento EN 1297 / EN 12311-1 40 / 40 % -
Flessibilità alle basse temperature EN 1109 -20 / °C -4 / °F

Voci di Capitolato

Fornitura e posa in opera di schermo bituminoso sottotegola, tipo BYTUM 1500
Marcatura CE in accordo a : EN 13859-1

Proprietà:

Grammatura [g/m²] : 1500
Trasmissione del vapore d'acqua Sd [m] : 120
Resistenza a trazione MD/CD [N/50mm] : 600/400
Allungamento MD/CD [%] : 40/40
Resistenza lacerazione chiodo MD/CD [N] : 220/230
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+100
Reazione al fuoco : classe E

Indicazioni di posa per: TETTO

BYTUM 1500 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 232.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Indicazioni di posa per: PARETE

BYTUM 1500 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 232 oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

Composizione

STRATO SUPERIORE tessuto non tessuto in PP
COMPOUND mescola bituminosa
ARMATURA tessuto in PL
COMPOUND mescola bituminosa
STRATO INFERIORE tessuto non tessuto in PP
