SCHERMO BITUMINOSO SOTTOTEGOLA

BYTUM 1100

BYTUM 1100 è lo schermo bituminoso sottotegola che rappresenta la prima scelta tra le membrane a base di bitume della gamma Rothoblaas, il perfetto punto d’incontro tra prezzo e performance. Straordinariamente resistente all’abrasione grazie alla sua grammatura, assicura elevata resistenza meccanica e performance impermeabilizzante senza compromettere la maneggiabilità.

BYTUM 1100, lo schermo bituminoso sottotegola che mette tutti d’accordo.

Lo schermo bituminoso sottotegola BYTUM 1100 è concepito per la posa sul lato esterno della copertura. Grazie al suo spessore, resiste efficacemente agli agenti atmosferici di qualsiasi intensità. Può essere utilizzato anche come freno al vapore su superfici irregolari come, per esempio, i solai in calcestruzzo.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP) Scarica
Consigli di posa

BYTUM 1100

CODICE descrizione tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pz./bancale
BYT1100 BYTUM 1100 - 1 25 25 3.29 83 270 24

Dati Tecnici
EN 13859-1
national-classifications AT Önorm B4119 E-do nsk
national-classifications CH SIA 232 V.v.o. H > 90mm UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd3 TR2
national-classifications IT UNI 11564 P SR3 A
BITUMEN B A SED

Grammatura EN 1849-2 1100 g/m² 3.6 oz/ft²
Spessore EN 1849-2 1,1 mm 43 mil
Trasmissione del vapore d'acqua (Sd) EN 1931 55 m 0.064 PERM
Resistenza a trazione MD/CD EN 12311-1 650 / 500 N/50mm 74 / 57 lb/in
Allungamento MD/CD EN 12311-1 45 / 50 % -
Resistenza a lacerazione del chiodo MD/CD EN 12310-1 230 / 230 N 52 / 52 lbf
Impermeabilità all'acqua EN 1928 classe W1 -
Resistenza termica - -40 / 100 °C -40 / 212 °F
Reazione al fuoco EN 13501-1 classe E -
Resistenza al passaggio dell'aria EN 12114 0 m³/(m²·h·50Pa) 0 cfm/ft² at 50Pa
Conduttività termica (λ) - 0,2 W/(m·K) 1.39 (BTU·in)/(h·ft²·°F)
Calore specifico - 120 J/(kg·K) -
Densità - ca. 1000 kg/m³ -
Fattore di resistenza al vapore (μ) - ca. 50000 -
Stabilità UV EN 13859-2 4 mesi -
Esposizione agli agenti atmosferici - 3 settimane -
Dopo invecchiamento artificiale - impermeabilità all'acqua EN 1297 / EN 1928 classe W1 -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 1297 / EN 12311-1 600 / 450 N/50mm 69 / 51 lb/in
Dopo invecchiamento artificiale - allungamento EN 1297 / EN 12311-1 35 / 40 % -
Flessibilità alle basse temperature EN 1109 -45 / °C -49 / °F

Voci di Capitolato

Fornitura e posa in opera di schermo bituminoso sottotegola, tipo BYTUM 1100
Marcatura CE in accordo a : EN 13859-1

Proprietà:

Grammatura [g/m²] : 1100
Trasmissione del vapore d'acqua Sd [m] : 55
Resistenza a trazione MD/CD [N/50mm] : 650/500
Allungamento MD/CD [%] : 45/50
Resistenza lacerazione chiodo MD/CD [N] : 230/230
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+100
Reazione al fuoco : classe E

Indicazioni di posa per: TETTO

BYTUM 1100 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 231.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Indicazioni di posa per: PARETE

BYTUM 1100 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 231 oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

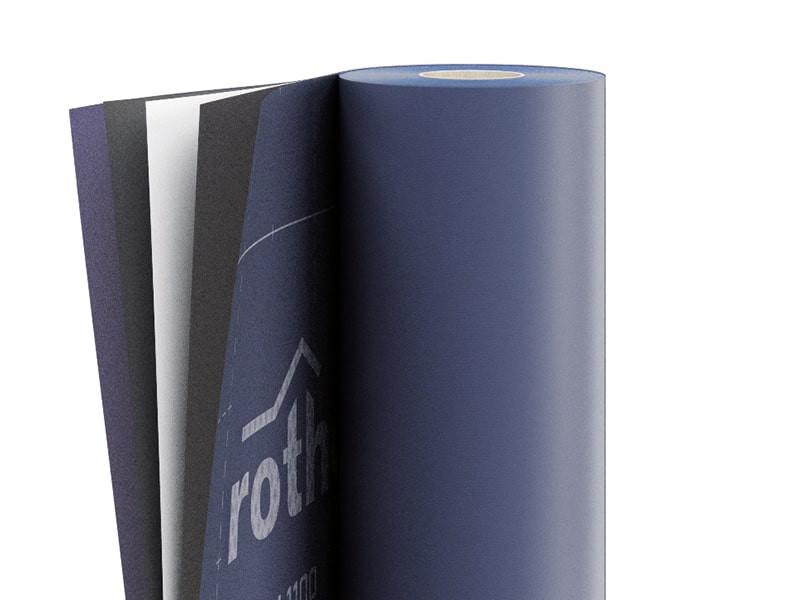

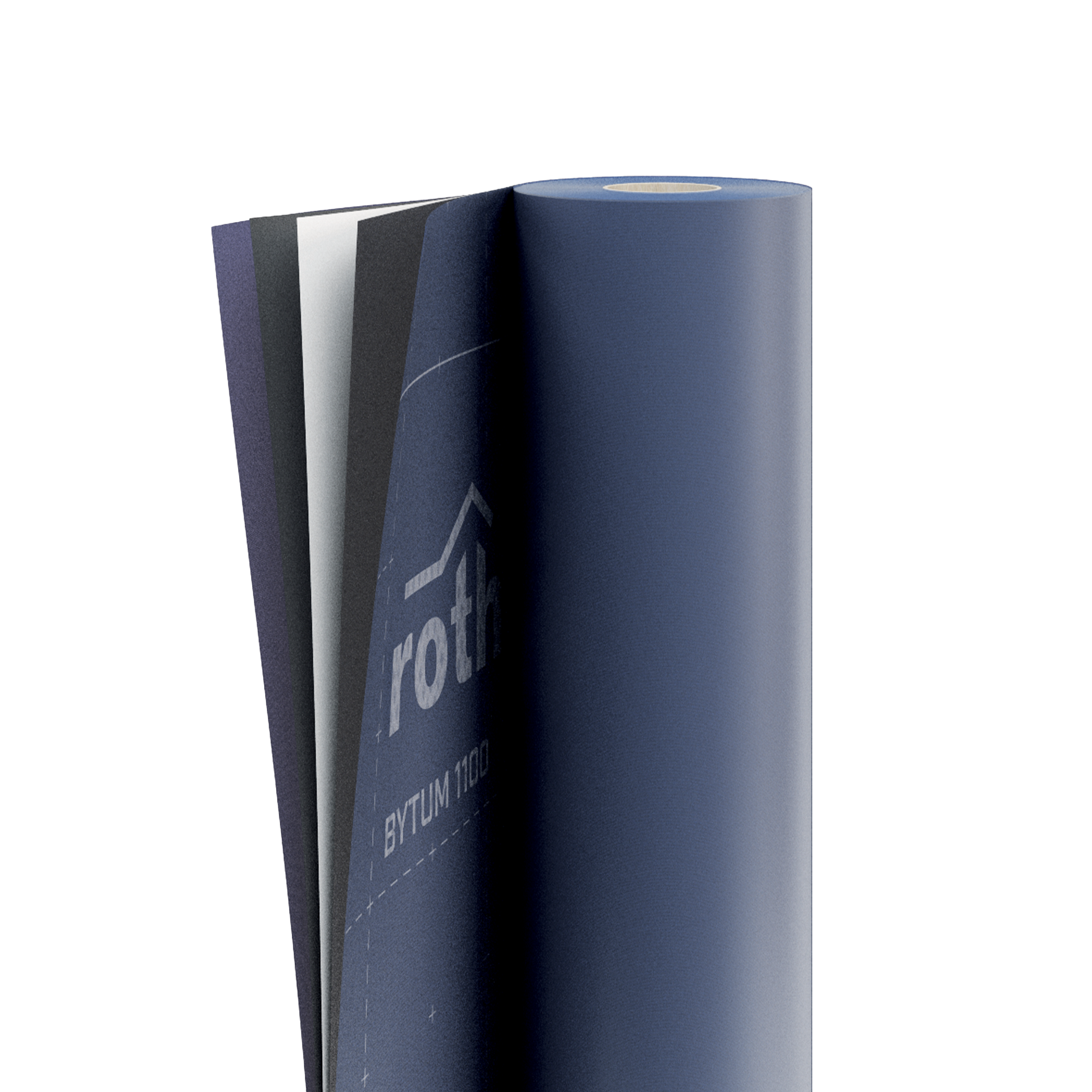

Composizione

STRATO SUPERIORE tessuto non tessuto in PP
COMPOUND mescola bituminosa
ARMATURA tessuto in PL
COMPOUND mescola bituminosa
STRATO INFERIORE tessuto non tessuto in PP
