SCHERMO BARRIERA AL VAPORE RIFLETTENTE SD > 1500 M

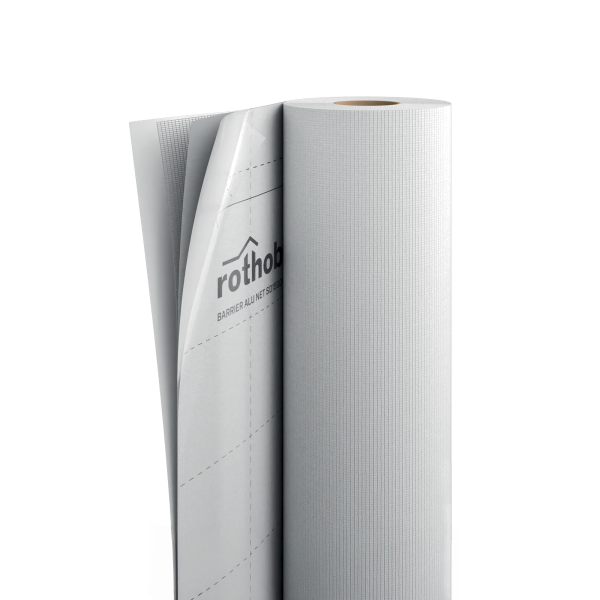

BARRIER ALU NET SD1500

BARRIER ALU 1500 è lo schermo barriera al vapore alluminizzato caratterizzata da uno straordinario valore Sd.

Costituita da uno strato di alluminio, un film in polietilene e una griglia di rinforzo, è concepita per applicazione sul lato interno dell’involucro edilizio delle strutture in legno. La membrana e il giunto sono stati testati secondo ISO/TS 11665-13 per la protezione contro il gas radon dell’intero sistema.

BARRIER ALU 1500, la barriera al vapore che ti protegge dal gas radon.

La membrana schermo barriera al vapore BARRIER ALU 1500 limita fortemente il passaggio del vapore acqueo dalla parte calda alla parte fredda delle strutture in legno, preservandole così dai problemi di formazione di condensa interstiziale che possono minare la longevità della struttura stessa.
La superficie alluminizzata riflette il calore fino al 70% se accoppiato ad una camera di ventilazione.

La membrana riduce la permeabilità delle strutture perimetrali e di fondazione dell’edificio, minimizzando la presenza del radon ed eliminando i rischi per la salute. Ideale per il controllo del flusso di vapore negli ambienti molto umidi quali centri benessere, piscine coperte e lavanderie industriali, al fine di salvaguardare le stratigrafie.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP) Scarica
Xml-File WUFI
Consigli di posa
Environmental Product Declaration (EPD) Scarica
Test Report

BARRIER ALU NET SD1500

CODICE descrizione tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pz./bancale
BARALU1500 BARRIER ALU NET SD1500 - 1.5 50 75 5 164 807 30

Dati Tecnici
EN 13984
L C A L C A
EPD EPD EP D
national-classifications AT Önorm B3667 DS dd
national-classifications CH SIA 232 V.v.u.
national-classifications DE ZVDH Dd
national-classifications FR DTU 31.2 pare-vapeur
national-classifications IT UNI 11470 A/R3
EN 13501-1 B,s1-d0
RADONBARRIER

Grammatura EN 1849-2 200 g/m² 0.66 oz/ft²
Spessore EN 1849-2 0,15 mm 6 mil
Trasmissione del vapore d'acqua (Sd) EN 1931 4000 m 0.001 PERM
Resistenza a trazione MD/CD EN 12311-2 > 400 / 400 N/50mm > 46 / 46 lb/in
Allungamento MD/CD EN 12311-2 10 / 10 % -
Resistenza a lacerazione del chiodo MD/CD EN 12310-1 > 300 / 300 N > 67 / 67 lbf
Impermeabilità all'acqua EN 1928 conforme -
Resistenza termica - -20 / 80 °C -4 / 176 °F
Reazione al fuoco EN 13501-1 classe B-s1,d0 -
Resistenza al passaggio dell'aria EN 12114 0 m³/(m²·h·50Pa) 0 cfm/ft² at 50Pa
Resistenza al vapore d'acqua - dopo invecchimento artificiale EN 1296 / EN 1931 conforme -
Resistenza al vapore d'acqua - in presenza di alcali EN 1847 / EN 12311-2 npd -
Conduttività termica (λ) - 0,39 W/(m·K) 2.7 (BTU·in)/(h·ft²·°F)
Calore specifico - 1700 J/(kg·K) -
Densità - ca. 1330 kg/m³ -
Fattore di resistenza al vapore (μ) - ca. 26000000 -
Contenuto VOC - 0 % -
Riflettanza EN 15976 ca. 70 % -
Esposizione indiretta ai raggi UV - 4 settimane -
Resistenza termica equivalente con intercapedine d'aria 50mm (ε 0,025-0,88) ISO 6946 0,801 / 0,406 (m²·K)/W 4.55 / 2.31 (h·ft²·°F)/BTU
Resistenza al gas Radon ISO/TS 11665-13 > 179759 Ms/m -
Coefficiente di diffusione Radon D ISO/TS 11665-13 < 3,5e-15 m²/s -
Lunghezza di diffusione Radon l ISO/TS 11665-13 < 0,000041 m -

Voci di Capitolato

Fornitura e posa in opera di schermo barriera al vapore riflettente Sd > 1500m, tipo BARRIER ALU NET SD1500
Marcatura CE in accordo a : EN 13984

Proprietà:

Grammatura [g/m²] : 200
Trasmissione del vapore d'acqua Sd [m] : 4000
Resistenza a trazione MD/CD [N/50mm] : 465/495
Allungamento MD/CD [%] : 26/19
Resistenza lacerazione chiodo MD/CD [N] : 400/400
Impermeabilità all'acqua : conforme
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -20/+80
Reazione al fuoco : B-s1, d0

Indicazioni di posa per: PARETE

BARRIER ALU NET SD1500 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 217 oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

Indicazioni di posa per: TETTO

BARRIER ALU NET SD1500 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 217.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Composizione

STRATO SUPERIORE film funzionale in PE aluminizzato
STRATO INTERMEDIO griglia di rinforzo in PE
STRATO INFERIORE film in PE
