AOS01 + SHIELD
PUNTO DI ANCORAGGIO PER COPERTURE IN LAMIERA GRECATA
SHIELD è il supporto ideale per l’installazione del punto di ancoraggio AOS01 su coperture in lamiera grecata. Grazie alle dimensioni contenute, il sistema assicura un impatto visivo minimo una volta installato.
Descrizione

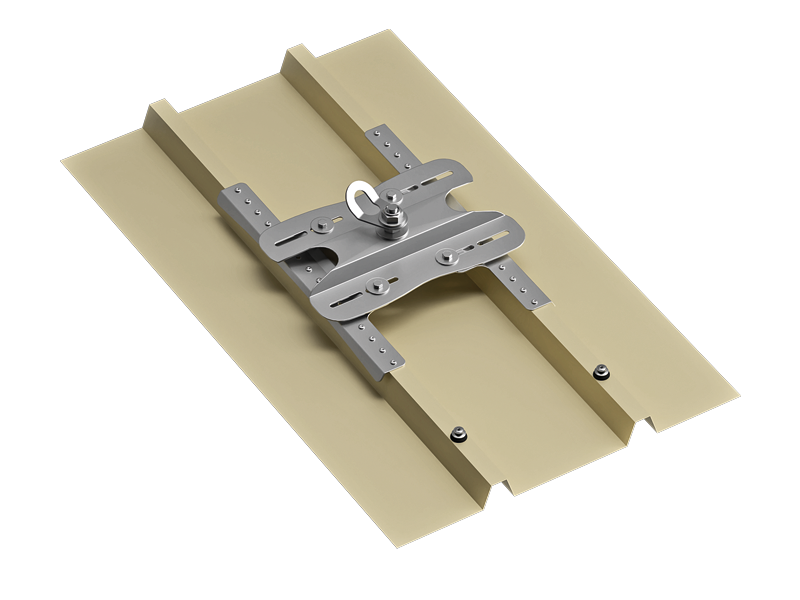

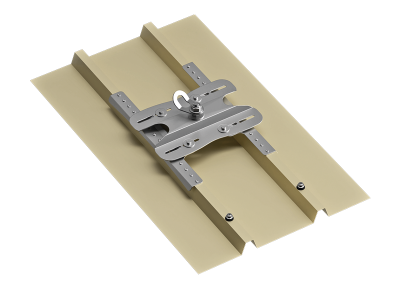

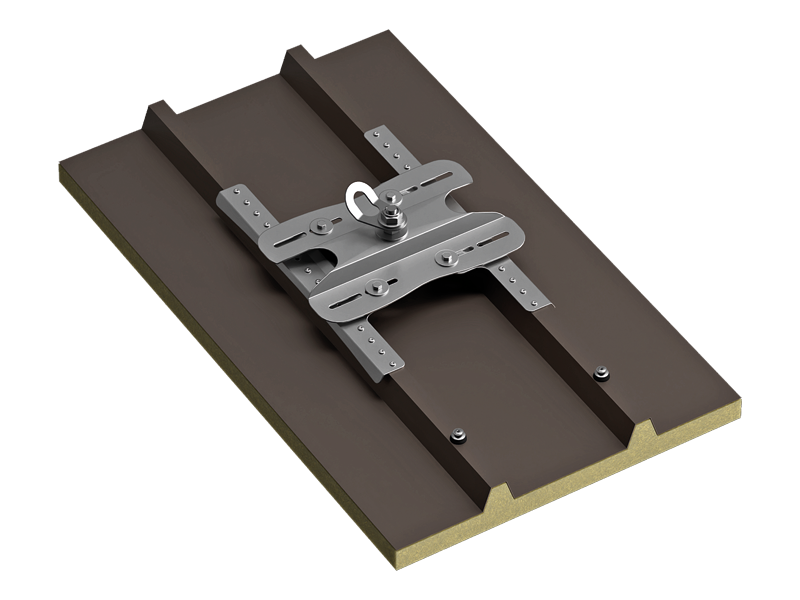

AOS01 con SHIELD, il tuo punto di ancoraggio su tetti in lamiera grecata.
Il sistema è fornito completo di rivetti di montaggio e guarnizioni in caucciù cellulare, per una perfetta impermeabilizzazione. Sopporta le sollecitazioni nel piano (360°) e può essere installato su coperture piane e inclinate.
Documentazione
-
Scheda Tecnica
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di posa e ispezione
- Dichiarazione di posa e ispezione Arabian
- Dichiarazione di posa e ispezione Chinese
- Dichiarazione di posa e ispezione Croatian
- Dichiarazione di posa e ispezione Czech
- Dichiarazione di posa e ispezione Danish
- Dichiarazione di posa e ispezione Dutch
- Dichiarazione di posa e ispezione English
- Dichiarazione di posa e ispezione Estonian
- Dichiarazione di posa e ispezione Finnish
- Dichiarazione di posa e ispezione French
- Dichiarazione di posa e ispezione German
- Dichiarazione di posa e ispezione Greek
- Dichiarazione di posa e ispezione Hungarian
- Dichiarazione di posa e ispezione Icelandic
- Dichiarazione di posa e ispezione Italian
- Dichiarazione di posa e ispezione Japanese
- Dichiarazione di posa e ispezione Latvia
- Dichiarazione di posa e ispezione Lithuanian
- Dichiarazione di posa e ispezione Norwegian
- Dichiarazione di posa e ispezione Polish
- Dichiarazione di posa e ispezione Portuguese
- Dichiarazione di posa e ispezione Romanian
- Dichiarazione di posa e ispezione Russian
- Dichiarazione di posa e ispezione Slovak
- Dichiarazione di posa e ispezione Slovene
- Dichiarazione di posa e ispezione Spanish
- Dichiarazione di posa e ispezione Swedish
- Dichiarazione di posa e ispezione Turkish

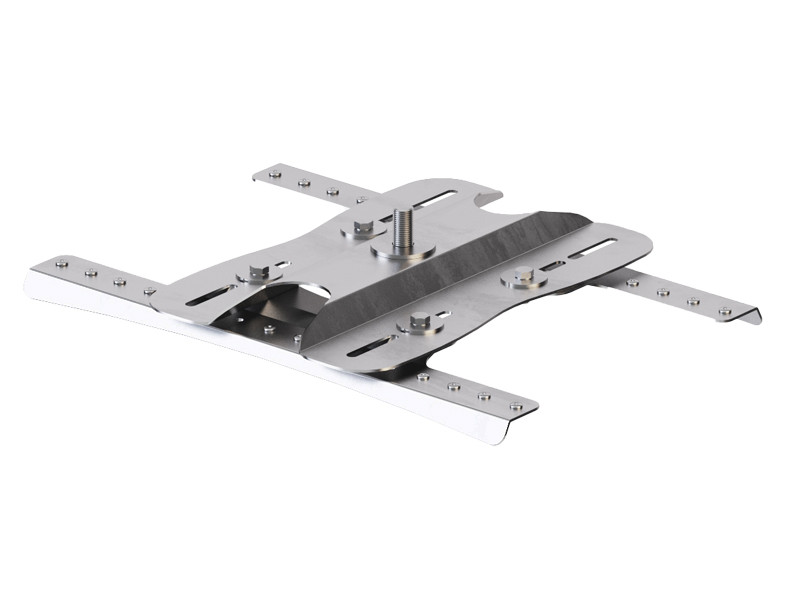

SHIELD
| CODICE | materiale | H
[mm]
|
L
[mm]
|
misure
[mm]
|
pz. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
| SHIELDA4 | AISI 316 stainless steel grade 1.4401 | 85 | 476 | 180-420 | 1 |

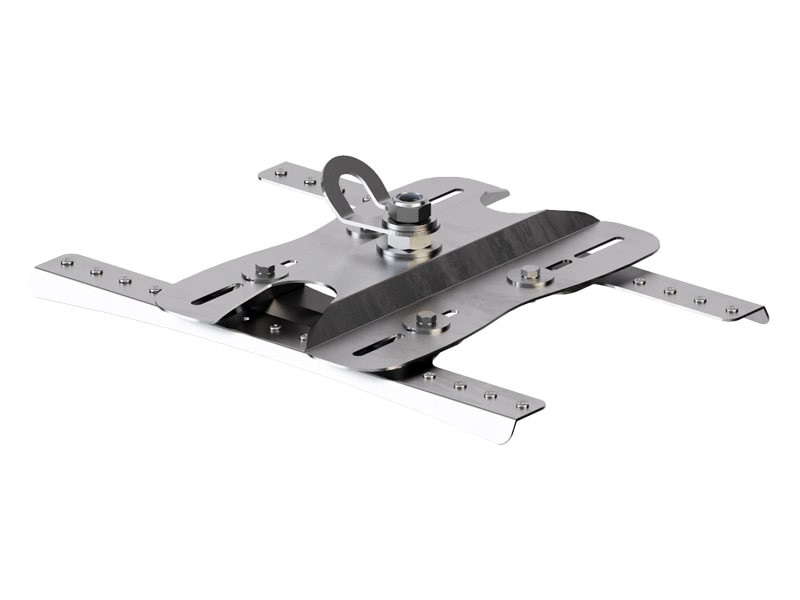

AOS01
| CODICE | materiale | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
