ISOLANTE ACUSTICO PER PARETI E GIUNZIONI STRUTTURALI AD ALTE PRESTAZIONI XYLOFON
L'isolamento acustico per pareti in legno, acciaio e calcestruzzo per via strutturale
XYLOFON è il profilo resiliente in mescola poliuretanica che desolidarizza meccanicamente parete e solaio, agendo come isolante acustico per pareti in legno, acciaio e calcestruzzo. Posizionato all'interfaccia tra parete e solaio, interrompe la trasmissione delle vibrazioni alla fonte, prima che si propaghino attraverso la struttura.
Riduce significativamente la trasmissione del rumore sia per via aerea che strutturale
Disponibile in 6 varianti di durezza, copre l'intero range di carico delle strutture a telaio e massive in X-LAM, LVL, acciaio e calcestruzzo. Miglioramento acustico testato fino a 10,6 dB (Δl,ij, EN ISO 10848).
Privo di VOC o sostanze nocive. Certificato ETA-23/0061.
Miglior isolante acustico per pareti interne XYLOFON: durezza, carichi e prestazioni

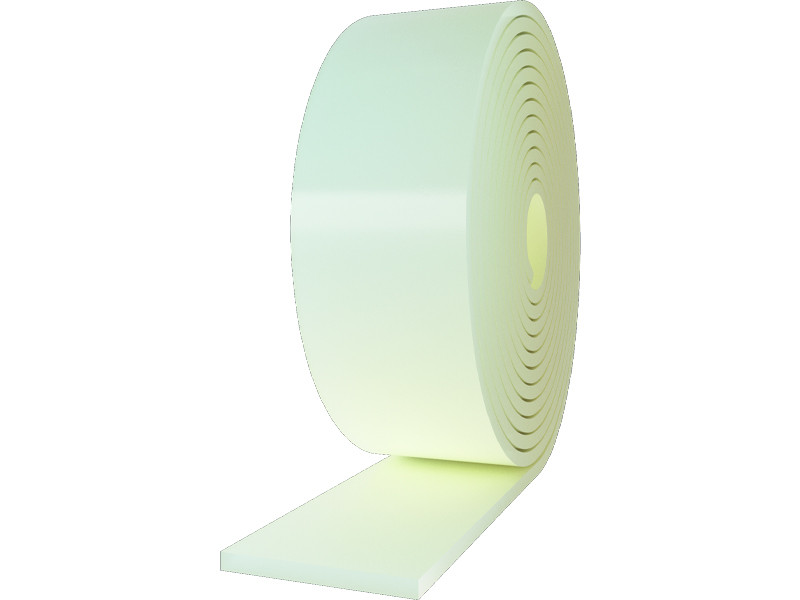

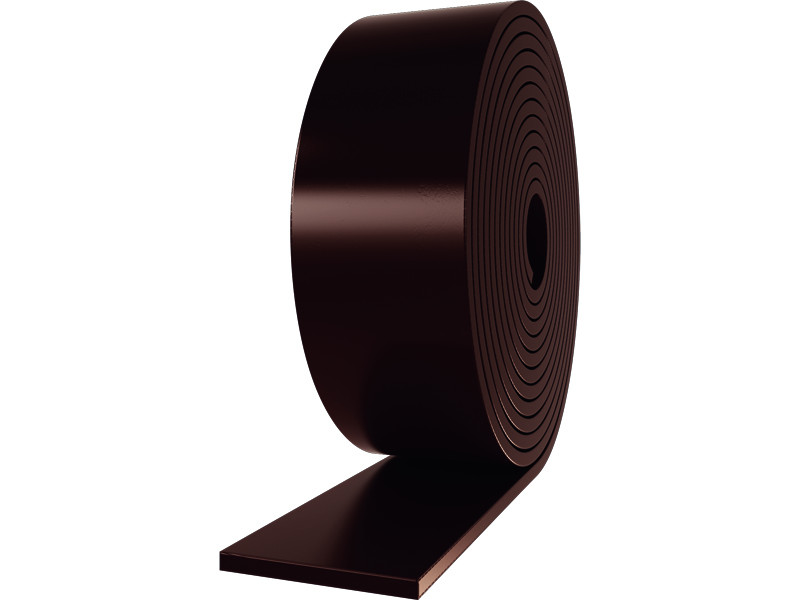

XYLOFON è un profilo monolitico in mescola poliuretanica, spessore 6 mm, privo di VOC. La struttura monolitica mantiene impermeabilità e proprietà elastiche nel tempo senza cedimenti a lungo termine. Testato per resistenza al fuoco presso ETH Zurigo: EI 60 senza sigillanti aggiuntivi.
Si posa con graffe, PRIMER SPRAY o DOUBLE BAND. La variante corretta si calcola con il modulo Acustica di MyProject, che restituisce l'indice di riduzione della vibrazione secondo EN ISO 12354 e la relazione tecnica stampabile.
Miglioramento acustico testato per variante (Δl,ij, ISO 10848):

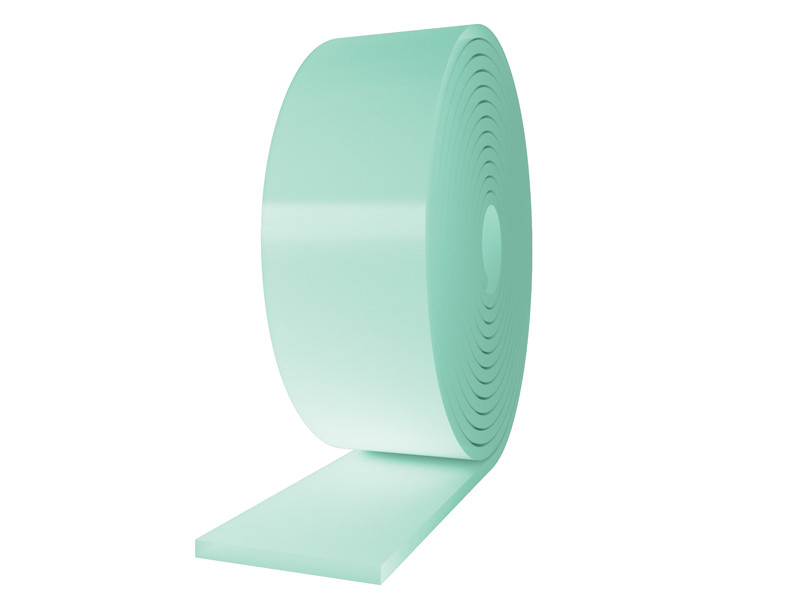

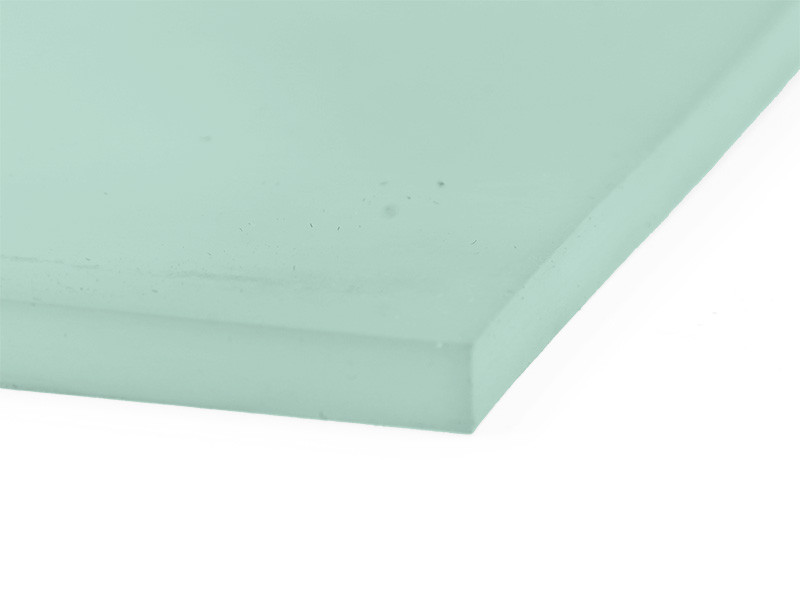

— XYLOFON 20 · > 7 dB · Ec 1,45 MPa · carico acustico 0,016–0,14 N/mm²

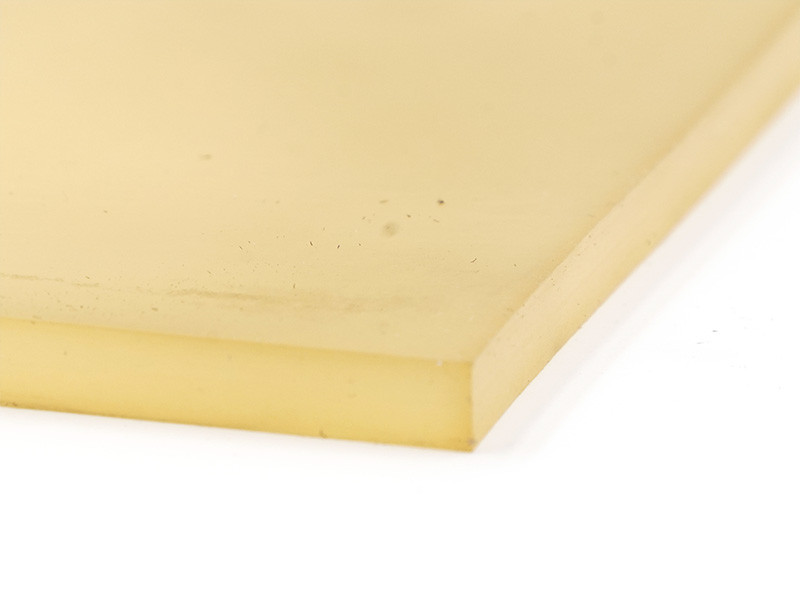

— XYLOFON 35 · 7,4 dB · Ec 3,22 MPa · carico acustico 0,038–0,32 N/mm²

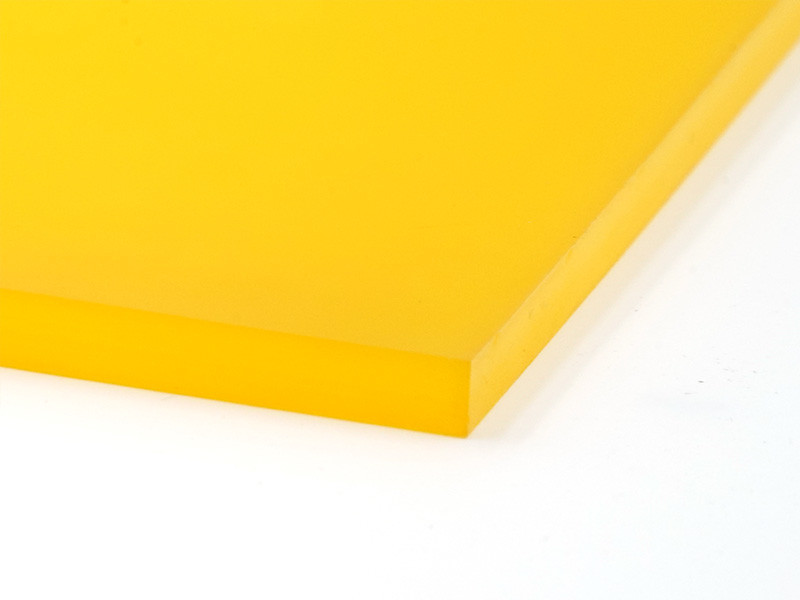

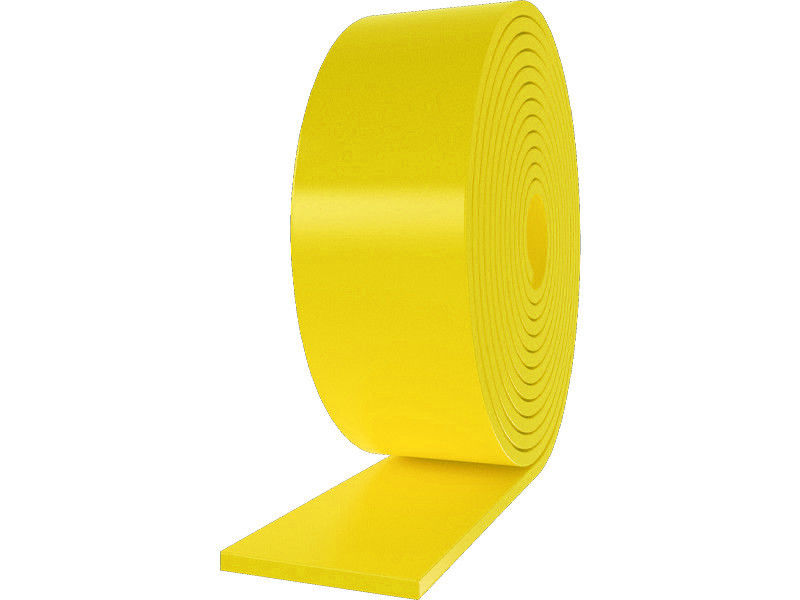

— XYLOFON 50 · 10,6 dB · Ec 7,11 MPa · carico acustico 0,22–0,68 N/mm²

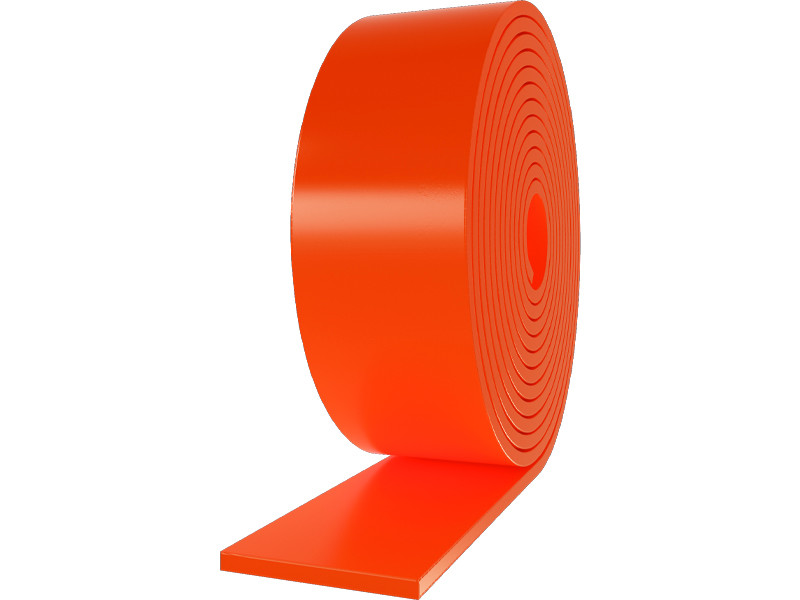

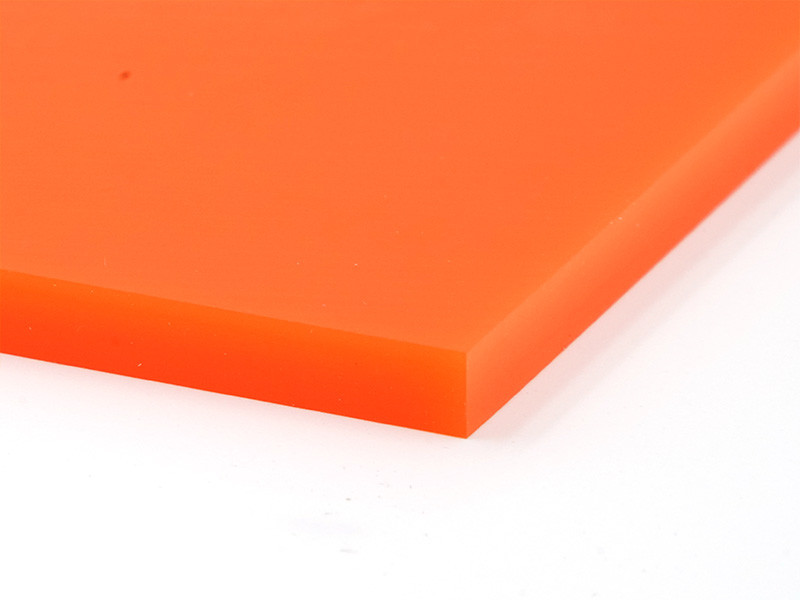

— XYLOFON 70 · 7,8 dB · Ec 14,18 MPa · carico acustico 0,49–1,5 N/mm²
— XYLOFON 80 · > 7 dB · Ec 25,39 MPa · carico acustico 1,3–2,4 N/mm²

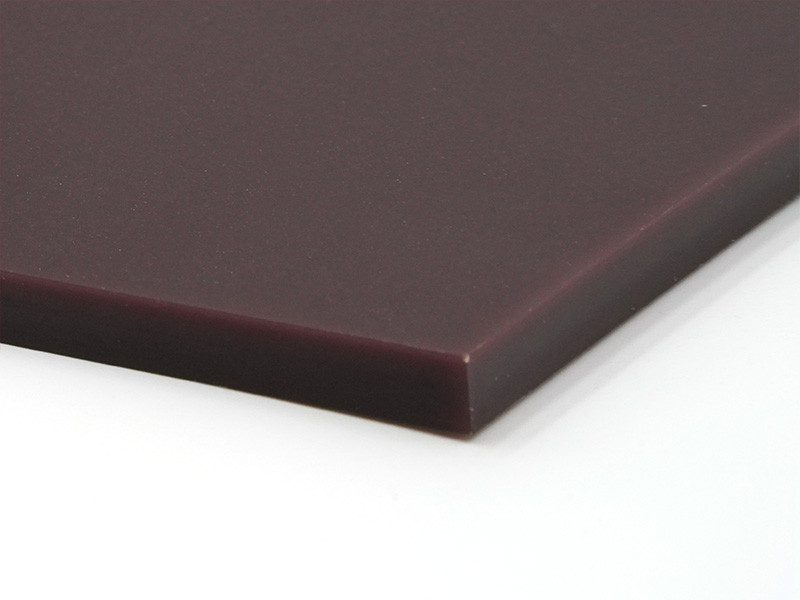

— XYLOFON 90 · > 7 dB · Ec 36,56 MPa · carico acustico 2,2–4,5 N/mm²
Reazione al fuoco: classe E (EN 13501-1) · Massima temperatura di utilizzo: 200 °C · Assorbimento acqua dopo 48h: < 1% (ISO 62) · Testato per resistenza al fuoco presso ETH Zurigo: EI 60 senza sigillanti aggiuntivi.
Miglior isolante acustico per pareti interne in X-LAM e timber frame: quale variante XYLOFON scegliere?

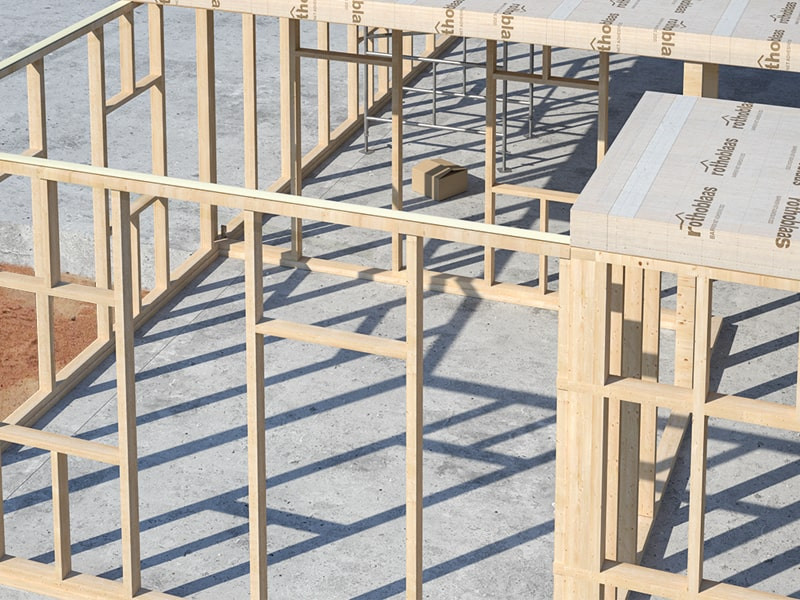

Su timber frame e strutture leggere, le varianti 20 e 35; su X-LAM e CLT, le varianti 50, 70 e 80. XYLOFON 50 raggiunge il picco di gamma con 10,6 dB di miglioramento acustico. Il modulo Acustica di MyProject calcola la variante corretta in base al carico effettivo e restituisce la relazione tecnica secondo EN ISO 12354.
Isolamento acustico pareti divisorie appartamenti: come funzionano i profili resilienti?

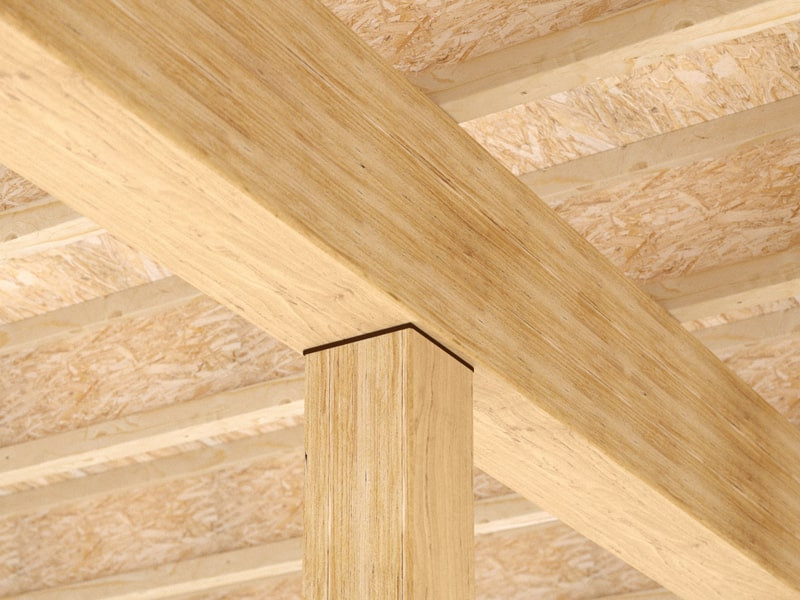

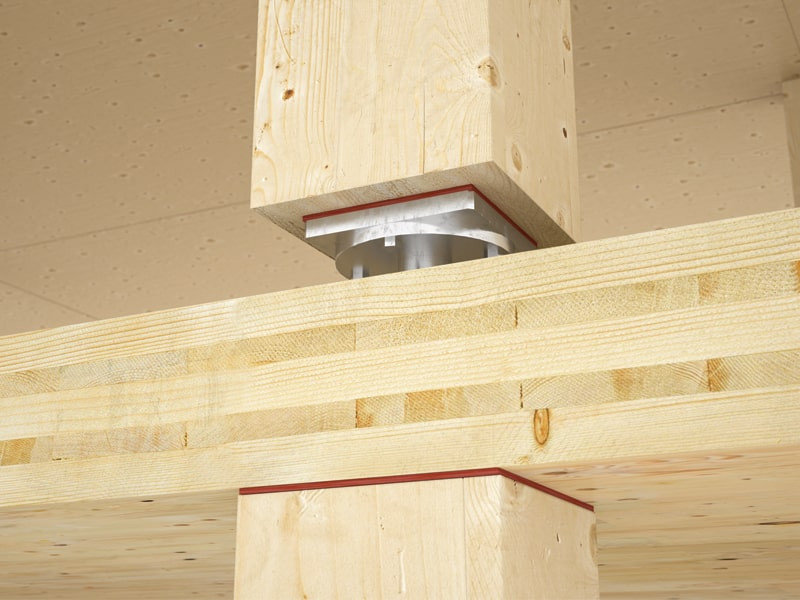

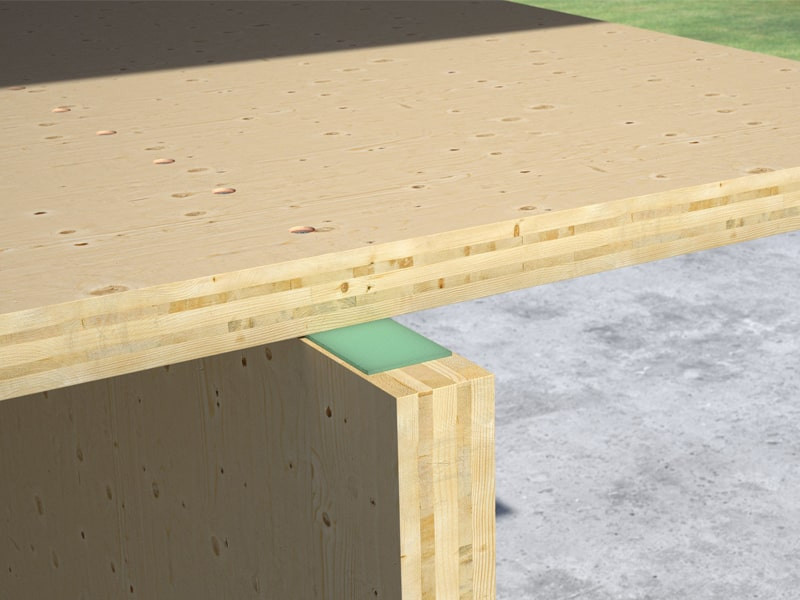

Il profilo resiliente si posiziona al giunto parete-solaio e interrompe la connessione rigida tra i due elementi, bloccando la propagazione delle vibrazioni per via strutturale. Nei test all'Università di Innsbruck, XYLOFON ha prodotto ΔR fino a 10 dB sul potere fonoisolante e ΔLn fino a 8 dB sul livello di calpestio. Per massimizzare il risultato, va applicato sia sopra che sotto il solaio.
Profili resilienti per pareti: come scegliere la durezza giusta?
La durezza va scelta in base al carico di esercizio effettivo della parete. Un profilo sottodimensionato non isola; uno sovradimensionato perde prestazioni statiche. XYLOFON 20 è indicato per strutture leggere e piani alti; le varianti 70–90 per strutture massive con carichi fino a 28,97 N/mm². Tutti i profili hanno spessore 6 mm e larghezze da 50 a 160 mm
Documentazione
-
Scheda Tecnica
-
Manuale Tecnico
-
Certificato ETA
-
Timber connections with Xylofon
-
Environmental Product Declaration (EPD) + (LCA)
-
Test report fuoco
XYLOFON
| CODICE | B
[mm]
|
L
[m]
|
s
[mm]
|
pz. |
DOP/DOC
|
|---|---|---|---|---|---|
| XYL20050 | 50 | 3.66 | 6 | 1 | - |
| XYL20080 | 80 | 3.66 | 6 | 1 | - |
| XYL20100 | 100 | 3.66 | 6 | 1 | - |
| XYL20120 | 120 | 3.66 | 6 | 1 | - |
| XYL20160 | 160 | 3.66 | 6 | 1 | - |
| XYL35080 | 80 | 3.66 | 6 | 1 | |
| XYL35090 | 90 | 3.66 | 6 | 1 | |
| XYL35100 | 100 | 3.66 | 6 | 1 | |
| XYL35120 | 120 | 3.66 | 6 | 1 | |
| XYL35140 | 140 | 3.66 | 6 | 1 | |
| XYL35160 | 160 | 3.66 | 6 | 1 | |
| XYL50080 | 80 | 3.66 | 6 | 1 | |
| XYL50090 | 90 | 3.66 | 6 | 1 | |
| XYL50100 | 100 | 3.66 | 6 | 1 | |
| XYL50120 | 120 | 3.66 | 6 | 1 | |
| XYL50140 | 140 | 3.66 | 6 | 1 | |
| XYL50160 | 160 | 3.66 | 6 | 1 | |
| XYL70080 | 80 | 3.66 | 6 | 1 | |
| XYL70090 | 90 | 3.66 | 6 | 1 | |
| XYL70100 | 100 | 3.66 | 6 | 1 | |
| XYL70120 | 120 | 3.66 | 6 | 1 | |
| XYL70140 | 140 | 3.66 | 6 | 1 | |
| XYL70160 | 160 | 3.66 | 6 | 1 | |
| XYL80080 | 80 | 3.66 | 6 | 1 | |
| XYL80090 | 90 | 3.66 | 6 | 1 | |
| XYL80100 | 100 | 3.66 | 6 | 1 | |
| XYL80120 | 120 | 3.66 | 6 | 1 | |
| XYL80140 | 140 | 3.66 | 6 | 1 | |
| XYL80160 | 160 | 3.66 | 6 | 1 | |
| XYL90080 | 80 | 3.66 | 6 | 1 | |
| XYL90090 | 90 | 3.66 | 6 | 1 | |
| XYL90100 | 100 | 3.66 | 6 | 1 | |
| XYL90120 | 120 | 3.66 | 6 | 1 | |
| XYL90140 | 140 | 3.66 | 6 | 1 | |
| XYL90160 | 160 | 3.66 | 6 | 1 |
Voci di Capitolato
XYLOFON
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, Tipo XYLOFON.
Geometria
-
B (mm) = 50 ÷ 160
-
Lunghezza L (m) = 3,66
-
s (mm) = 6
Proprietà
-
Miglioramento acustico Δl,ij [dB]: > 7
-
Compressione a 3mm di deformazione (N/mm^2): 3,61 ÷ 28,97
-
Massima temperatura di utilizzo (°C): 200
-
Reazione al fuoco: classe E
-
Assorbimento d'acqua dopo 48h: < 1%
Normativa e certificazioni
Marcata CE secondo ETA_23/0061
Descrizione
Profilo resiliente ad alte prestazioni per l’isolamento acustico, realizzato in poliuretano ad alta densità, specifico per il disaccoppiamento acustico tra elementi strutturali in legno, acciaio o calcestruzzo. Ideale per l’isolamento acustico di pareti e solai connessi tramite angolari. Grazie alla sua struttura monolitica, garantisce il miglioramento acustico, evitando la trasmissione delle vibrazioni provocate dal calpestio e migliorando il comfort abitativo. Svolge una funzione di desolidarizzazione e interruzione meccanica tra materiali edili.
Posa in opera

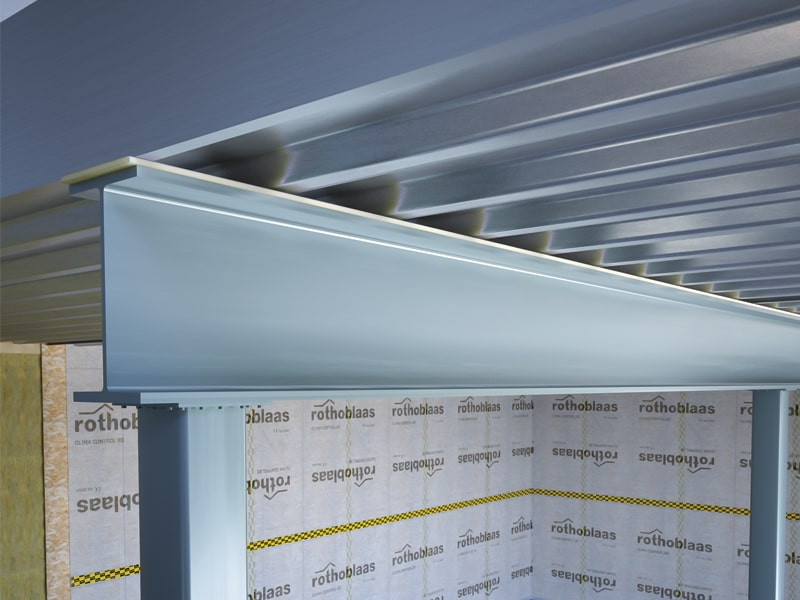

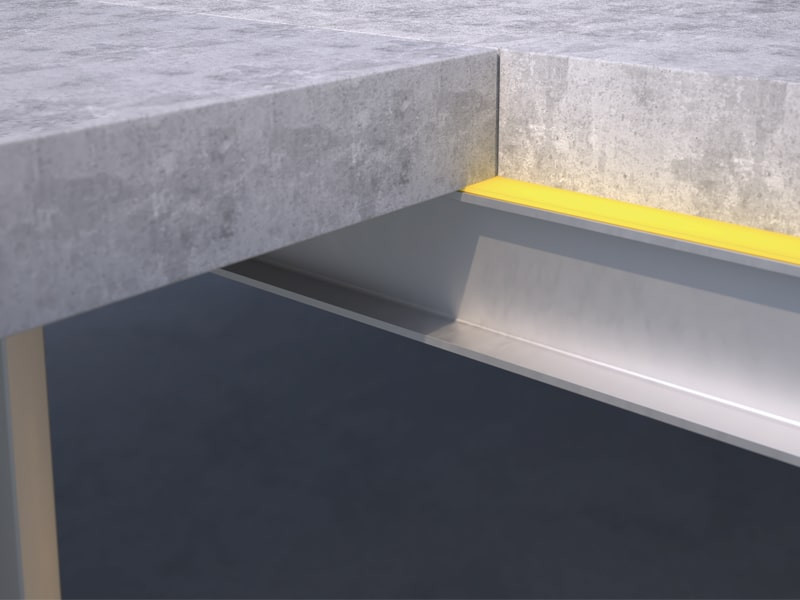

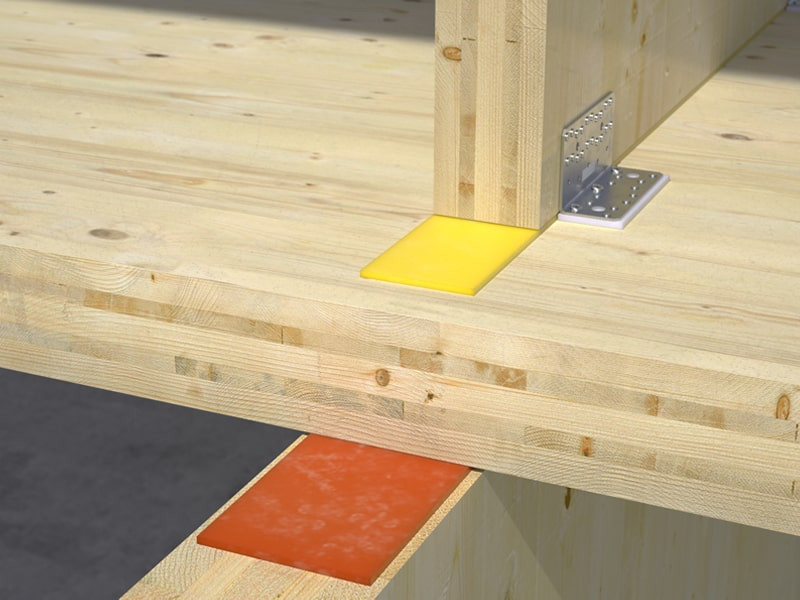

Si applica su solai leggeri, timber frame, strutture a telaio e massive come CLT, LVL. Può essere anche applicato su acciaio e calcestruzzo mediante un prodotto tipo PRIMER SPRAY o nastro biadesivo tipo DOUBLE BAND. Per minimizzare la propagazione delle vibrazioni attraverso la struttura è consigliabile applicare il profilo resiliente sia sopra che sotto il solaio.

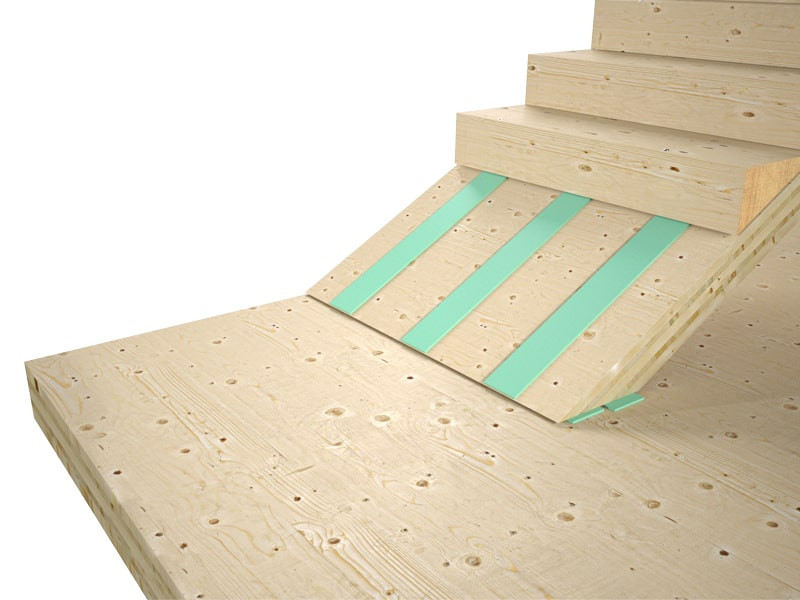

Può essere anche applicato in pacchetti di solaio a secco posandolo all'intradosso e/o estradosso dei listelli. Eventuali approfondimenti sulla posa possono essere trovati nelle istruzioni specifiche messe a disposizione dal fornitore.
