MEMBRANA IMPERMEABILE TRASPIRANTE MONOLITICA PER FACCIATE A GIUNTI APERTI TRASPIR EVO UV 210
Membrana impermeabilizzante traspirante per facciate con stabilità UV permanente
TRASPIR EVO UV 210 è la membrana impermeabile traspirante monolitica in poliacrilato per l'applicazione sul lato esterno di pareti e facciate a giunti aperti. La struttura monolitica mantiene impermeabilità e traspirabilità nel tempo, anche in presenza di inquinanti e irraggiamento UV prolungato. Su facciate a giunti aperti dove il rivestimento esterno non copre completamente la membrana, la stabilità UV è permanente con giunti fino a 50 mm e massimo 40% di superficie scoperta.
La capacità di ritardo alla fiamma è certificata in Euroclasse di reazione al fuoco B-s1,d0 secondo EN 13501-1.
Marcata CE secondo EN 13859-2.
Principali dati tecnici membrana monolitica TRASPIR EVO UV 210

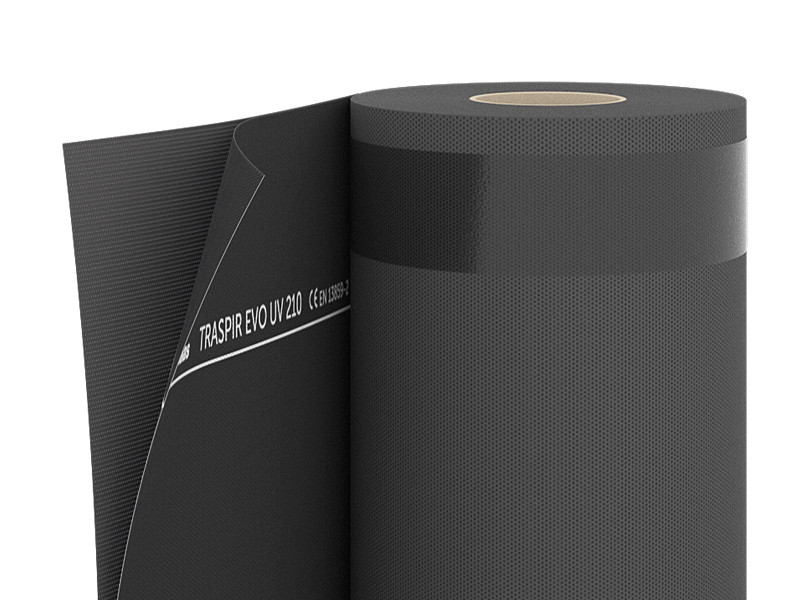

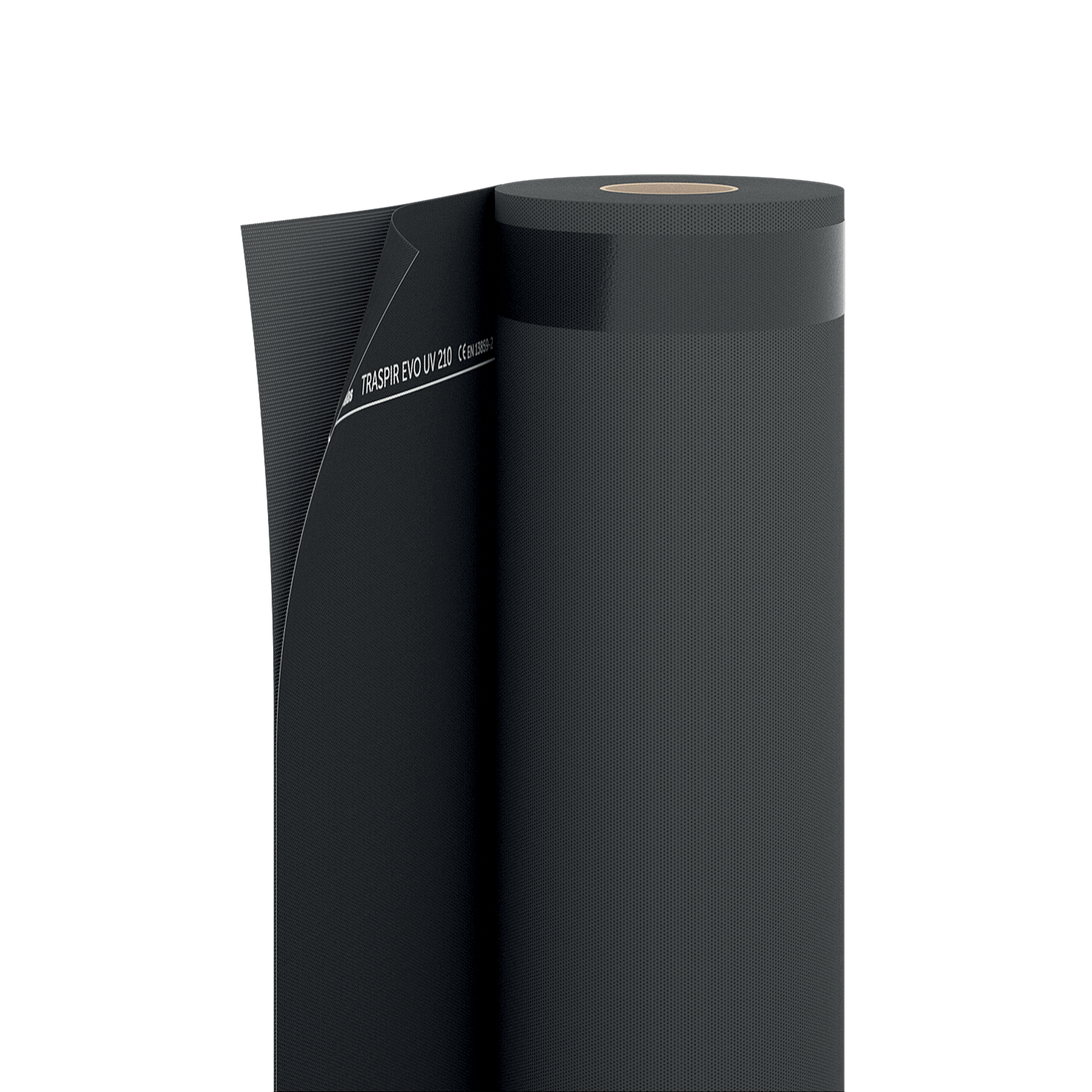

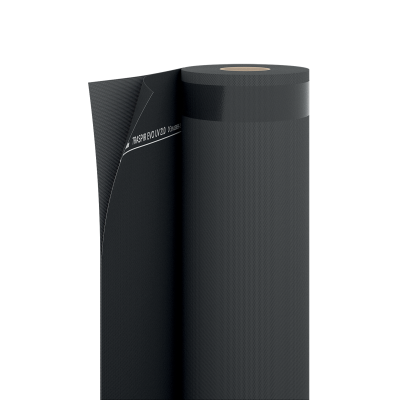

TRASPIR EVO UV 210 è una membrana monolitica in film poliacrilico su tessuto in PL, grammatura 210 g/m² e spessore 0,3 mm.
Elevata stabilità termica e dimensionale: previene rigonfiamenti in posa e mantiene inalterata la resa estetica in facciata.
Il doppio tape integrato (versione TT) sigilla rapidamente e a regola d'arte.
La membrana impermeabilizzante traspirante è abbinabile a FRONT BAND UV 210 per continuità estetica.
Dati tecnici principali (EN 13859-2):
— Trasmissione vapore Sd: 0,04 m (EN 1931) — altamente traspirante
— Resistenza a trazione MD/CD: 300/200 N/50 mm · dopo invecchiamento: 290/190 N/50 mm
— Impermeabilità all'acqua: classe W1 · conforme dopo invecchiamento a 150 °C
— Resistenza al passaggio dell'aria: < 0,02 m³/(m²h50Pa) (EN 12114)
— Reazione al fuoco: classe B-s1,d0 (EN 13501-1)
— Flessibilità a basse temperature: -40 °C · Resistenza alla temperatura: -40/150 °C
Membrana impermeabile traspirante per facciate a giunti aperti: come funziona la stabilità UV?
TRASPIR EVO UV 210 è testata per resistenza UV permanente su facciate a giunti aperti con giunti fino a 50 mm e massimo 40% di superficie scoperta. Senza rivestimento finale, supera 10.000h di invecchiamento artificiale secondo EN 13859-2. Dopo 5 anni di utilizzo reale sulla facciata Rothoblaas, impermeabilità e resistenza a trazione sono rimaste conformi ai valori di progetto.
Membrana impermeabilizzante traspirante con reazione al fuoco B-s1,d0: cosa significa?
La classe B-s1,d0 indica ritardo alla fiamma (B), produzione di fumo limitata (s1) e assenza di gocciolamento (d0) secondo EN 13501-1. Su facciate con materiale isolante a vista o con requisiti antincendio specifici, questa classificazione qualifica la membrana per l'uso senza strato aggiuntivo ignifugo. TRASPIR EVO UV 210 è testata anche ASTM E84 classe 1/classe A per i mercati nordamericani.
Membrana monolitica per facciate a giunti aperti: come funziona?
Il film monolitico in poliacrilato trasmette il vapore attraverso la catena polimerica senza micropori, mantenendo impermeabilità e traspirabilità anche in presenza di inquinanti. TRASPIR EVO UV 210 si applica sul lato esterno della parete e rimane esposta nei giunti tra le doghe del rivestimento: la struttura monolitica non subisce stress meccanici in produzione e mantiene le proprie prestazioni sotto irraggiamento UV prolungato senza degradarsi.
Documentazione
-
Scheda Tecnica
- Scheda Tecnica Croatian
- Scheda Tecnica Czech
- Scheda Tecnica English
- Scheda Tecnica French
- Scheda Tecnica German
- Scheda Tecnica Greek
- Scheda Tecnica Hungarian
- Scheda Tecnica Italian
- Scheda Tecnica Polish
- Scheda Tecnica Portuguese
- Scheda Tecnica Romanian
- Scheda Tecnica Russian
- Scheda Tecnica Slovenian
- Scheda Tecnica Spanish
-
File BIM.rfa
-
Xml-File WUFI
-
Consigli di posa
-
Environmental Product Declaration (EPD)
-
TEST REPORT USA-CA
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 210 g/m² | 0.69 oz/ft² |
| Spessore | EN 1849-2 | 0,3 mm | 12 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,04 m | 87.413 US perm |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 41.7 US perm | - |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 2380 ng/(s·m²·Pa) | - |
| Resistenza a trazione MD/CD | EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lbf/in |
| Allungamento MD/CD | EN 12311-1 | 25 / 25 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza alla temperatura | - | -40 / 120 °C | -40 / 248 °F |
| Reazione al fuoco | EN 13501-1 | classe B-s1,d0 | - |
| Resistenza al passaggio dell'aria | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 700 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 130 | - |
| Stabilità UV senza rivestimento finale | EN 13859-2 | 10.000h (>12 mesi) | - |
| Stabilità UV con giunti fino a 50 mm di larghezza e che scoprono massimo 40% della superficie | EN 13859-2 | permanente | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 290 / 190 N/50mm | 33 / 22 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 20 / 20 % | - |
| Flessibilità alle basse temperature | EN 1109 | -40 °C | -40 °F |
| VOC | - | non rilevante | - |
| Impermeabilità all'acqua a 150°C dopo invecchiamento artificiale | EN 1297 / EN 1928 | classe W1 | - |
| Surface burning characteristics | ASTM E84 | class 1 or class A | - |
| Flame spread index (FSI) | ASTM E84 | 5 | - |
| Flamability index (1 ) | AS 1530.2 | < 5 | - |
| Smoke developed index (SDI) | ASTM E84 | 300 | - |
Composizione
| STRATO SUPERIORE | film traspirante monolitico |
|---|---|
| ARMATURA | tessuto in PL |
Voci di Capitolato
TRASPIR EVO UV 210
Fornitura e posa in opera di membrana altamente traspirante monolitica resistente ai raggi UV, Tipo TRASPIR EVO UV 210.
Composizione
Dallo strato superiore allo strato inferiore:
- film traspirante monolitico in poliacrilico;
- tessuto in PL.
Proprietà
- Grammatura [g/m²]: 210
- Spessore [mm]: 0,3
- Trasmissione del vapore d'acqua (Sd)[m]: 0,04
- Resistenza a trazione MD/CD [N/50 mm]: 300/200
- Allungamento MD/CD [%]: 25/25
- Resistenza a lacerazione del chiodo MD/CD [N]: 120/120
- Impermeabilità all'acqua: classe W1 (EN 1928)
- Reazione al fuoco: classe B-s1, d0 (EN 13501-1)
- Resistenza alla temperatura [C°]: -40/150
- Stabilità UV: 10.000h (>12 mesi)
- VOC [%]: non rilevante
Normativa e certificazioni
- Marcata CE secondo la norma EN 13859-2
- LCA
- EPD
- ASTM E84 Class 1 - Class A
Descrizione
La superficie di applicazione deve essere asciutta, priva di polvere e grassi. Vanno eliminati elementi in superficie in modo che la membrana non si danneggi durante la posa.
La resa estetica è eccellente: grazie alla grammatura e alla mescola in poliacrilato, la membrana gode di elevata stabilità termica e dimensionale, caratteristica che previene la formazione di rigonfiamenti in fase di posa.
Impiego consigliato:
E’ prevista l’applicazione della membrana esclusivamente su parete.
La resistenza ai raggi UV è permanente anche in caso di esposizione in facciate a giunti aperti fino a 50 mm di larghezza e che scoprono al massimo il 40% della superficie per l’applicazione in facciata.
È quindi prevista l’installazione sia sul lato interno sia sul lato esterno dell’involucro.
**Posa in opera:**Srotolare la membrana sulla superficie in questione, rimuovere progressivamente il film protettivo dall'adesivo ed esercitare una pressione sulla membrana per assicurare la corretta adesione.
Assicurarsi che la sovrapposizione tra le membrane sia di almeno 15 cm per ottenere una tenuta ottimale.
Affinché il lavoro risulti eseguito a regola d’arte, deve essere previsto l’utilizzo del punto chiodo.
Eventuali approfondimenti sulla posa possono essere trovati nelle istruzioni specifiche messe a disposizione dal fornitore
