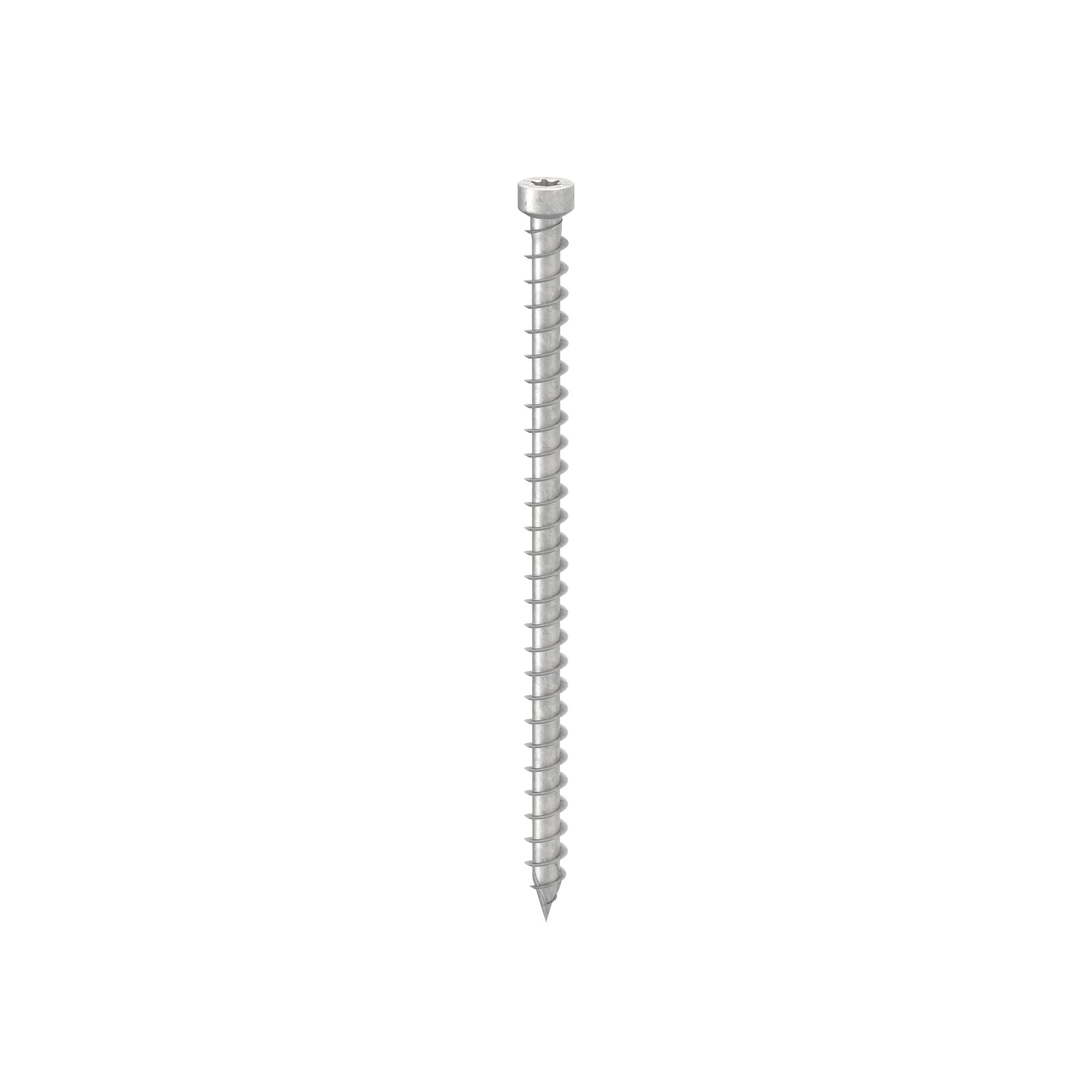

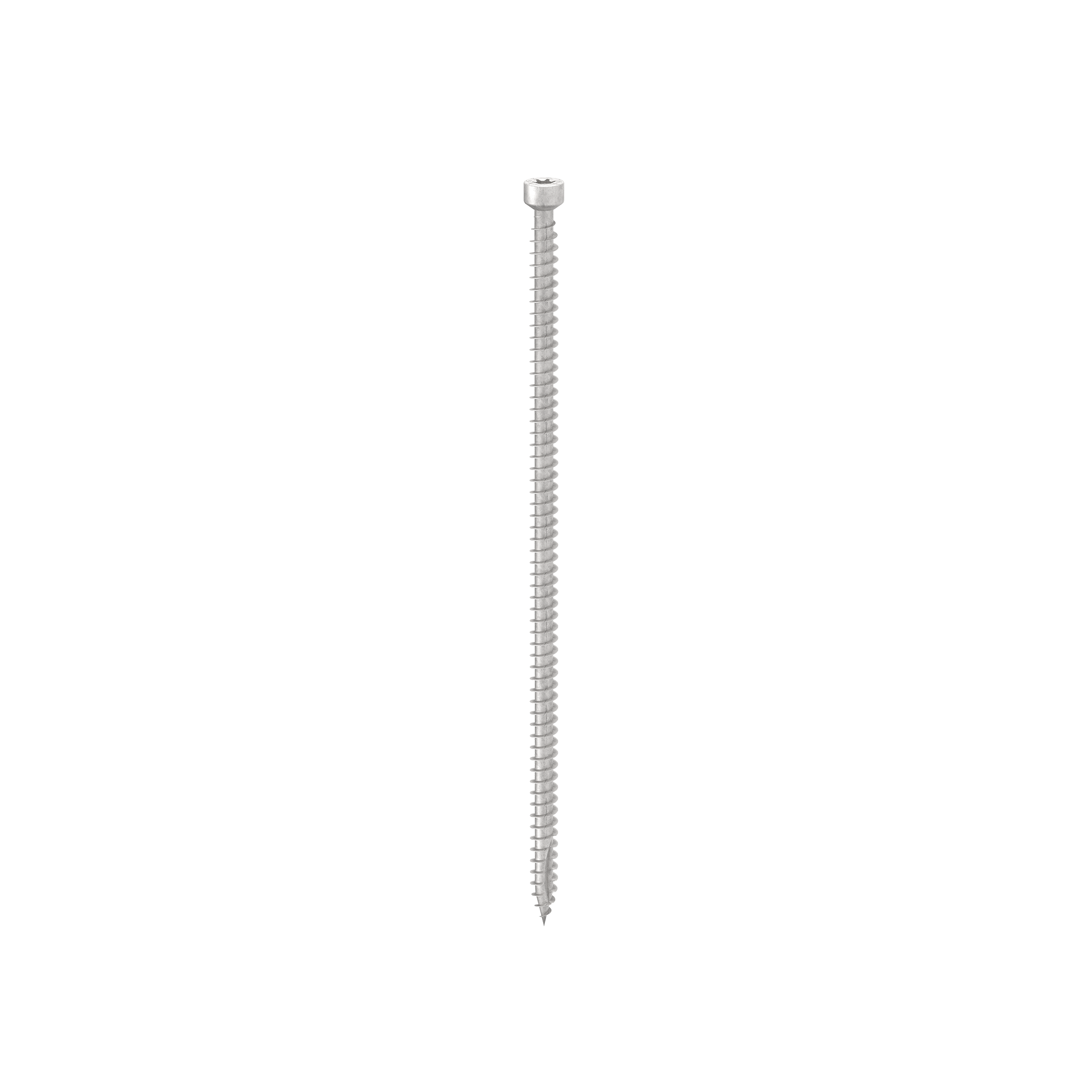

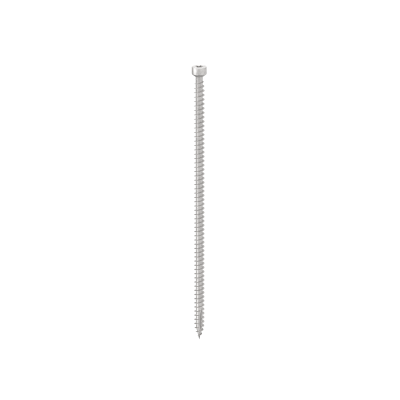

VGZ EVO FRAME

MINI CONNETTORE TUTTO FILETTO A TESTA CILINDRICA

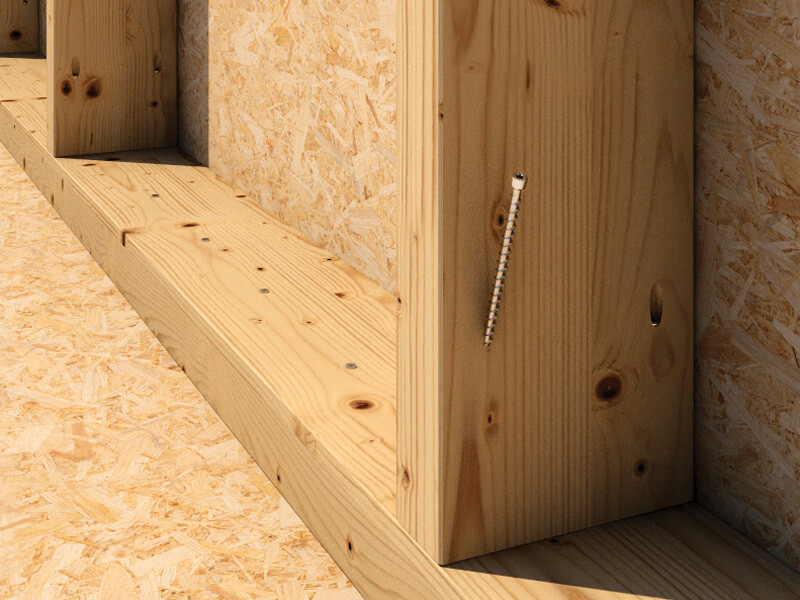

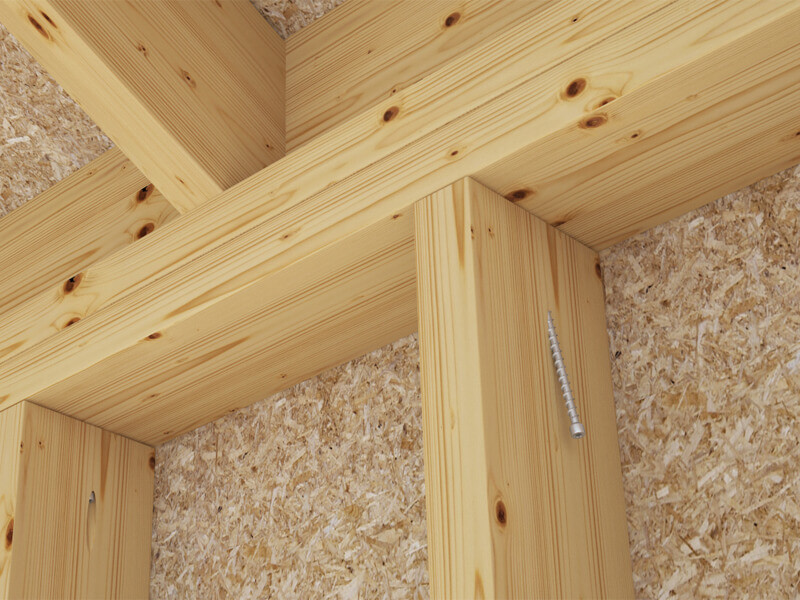

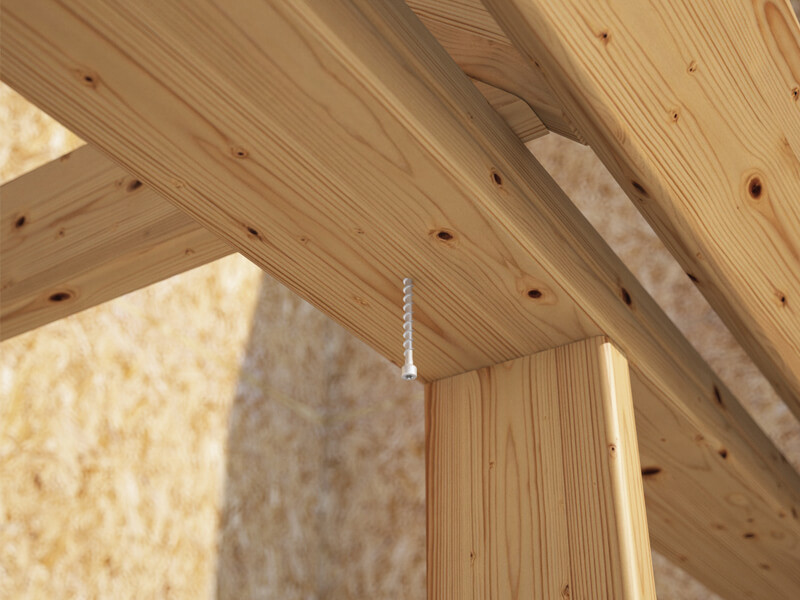

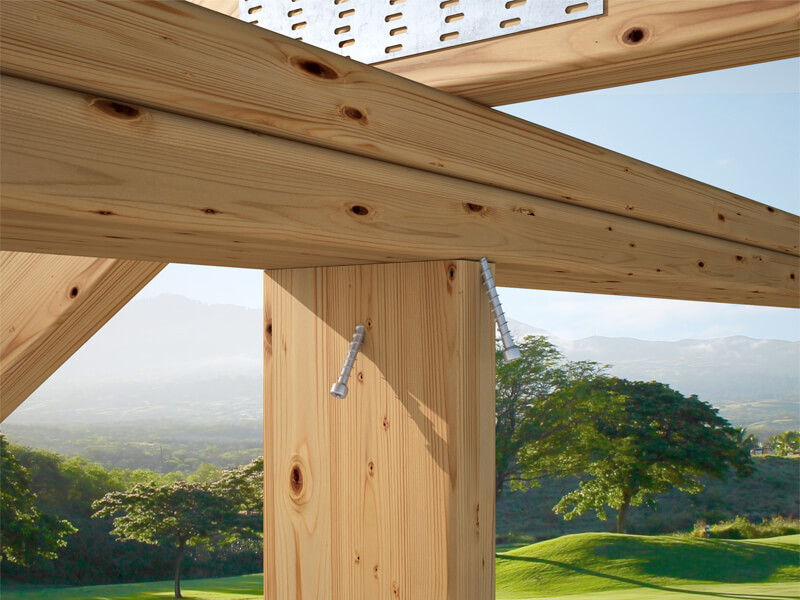

La vite per legno VGZ EVO FRAME è il connettore strutturale ideale nelle giunzioni tra elementi lignei di piccola sezione, come i traversi e i montanti delle strutture a telaio leggero.

La testa cilindrica assicura un effetto “a scomparsa” per una resa estetica superiore.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 2
SC3
CC4
T3

Descrizione

Scegli la vite per legno VGZ EVO FRAME per le tue giunzioni più piccole: resistenza alla corrosione, durabilità ed estetica.

VGZ EVO FRAME è la vite da legno certificata per applicazioni in direzione parallela alla fibra e con distanze minime ridotte.

I valori sono testati, certificati e calcolati anche per applicazione su X-Lam e legni ad alta densità come il microlamellare LVL.

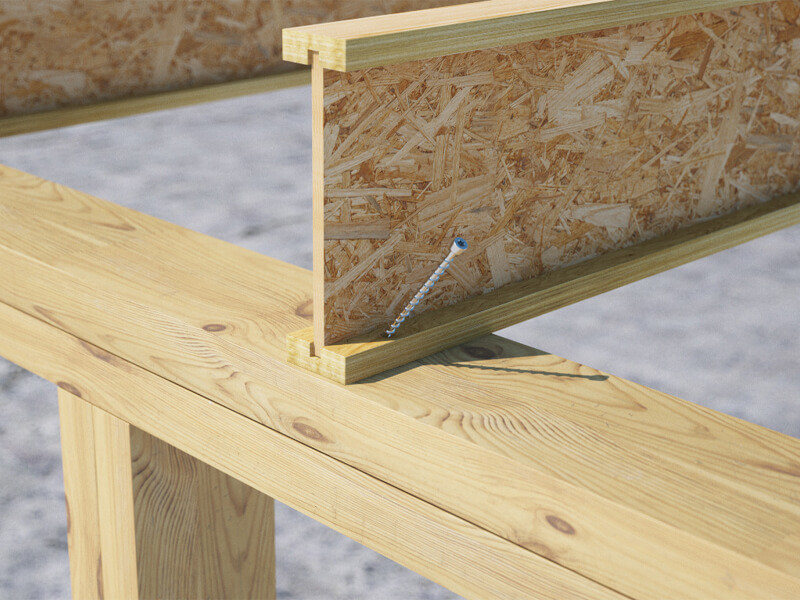

VGZ EVO FRAME è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°) ed è ideale per il fissaggio di travi I-Joist.

La sicurezza è certificata da numerosi test effettuati per qualsiasi direzione di inserimento. La filettatura profonda e l’acciaio ad alta resistenza (fy,k = 1000 N/mm2) assicurano eccellenti performance a trazione.

Il rivestimento multistrato C4 EVO da 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio ha mostrato assenza di ruggine dopo test di 1440 ore di esposizione in nebbia salina secondo ISO 9227.

In acciaio al carbonio con rivestimento ad elevata resistenza alla corrosione, VGZ EVO FRAME è certificata per utilizzo all’esterno in classe di servizio 3 e in classe di corrosività atmosferica C4.

Ideale per utilizzo su pannelli a base di legno, legno massiccio e lamellare, X-Lam, LVL, legni ad alta densità, legni aggressivi contenenti tannino e legni trattati chimicamente. Classi di servizio 1, 2, e 3.

Caratteristiche

  • FOCUS
    connettore per sezioni strette
  • TESTA
    cilindrica a scomparsa
  • DIAMETRO
    5,3 | 5,6 mm
  • LUNGHEZZA
    da 80 a 160 mm

Documentazione

  • Scheda Tecnica
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certificato ETA
  • Dichiarazione di prestazione (DOP)
  • File CAD

VGZ EVO FRAME

CODICE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pz.
VGZEVO580 - 5.3 80 70 0.21 3 1/8'' 2 3/4'' TX25 50
VGZEVO5100 - 5.3 100 90 0.21 4'' 3 1/2'' TX25 50
VGZEVO5120 - 5.3 120 110 0.21 4 3/4'' 4 3/8'' TX25 50
VGZEVO5140 - 5.6 140 130 0.23 5 1/2'' 5 1/8'' TX25 50
VGZEVO5150 - 5.6 150 140 0.23 6'' 5 1/2'' TX25 50
VGZEVO5160 - 5.6 160 150 0.23 6 1/4'' 6'' TX25 50
