CONNETTORE DOPPIO FILETTO PER ISOLANTE
DGZ
La vite per legno con doppio filetto DGZ consente il fissaggio continuo e senza interruzioni del pacchetto di coibentazione del tetto, evitando i ponti termici in conformità con i regolamenti del risparmio energetico.
DGZ, la vite per legno che aiuta a prevenire i ponti termici e favorisce l’efficienza energetica.
DGZ è il connettore per isolante duro, morbido e in facciata certificato CE secondo ETA 11/0030. Disponibile in due diametri (7 e 9 mm), permette di ottimizzare il numero dei fissaggi.

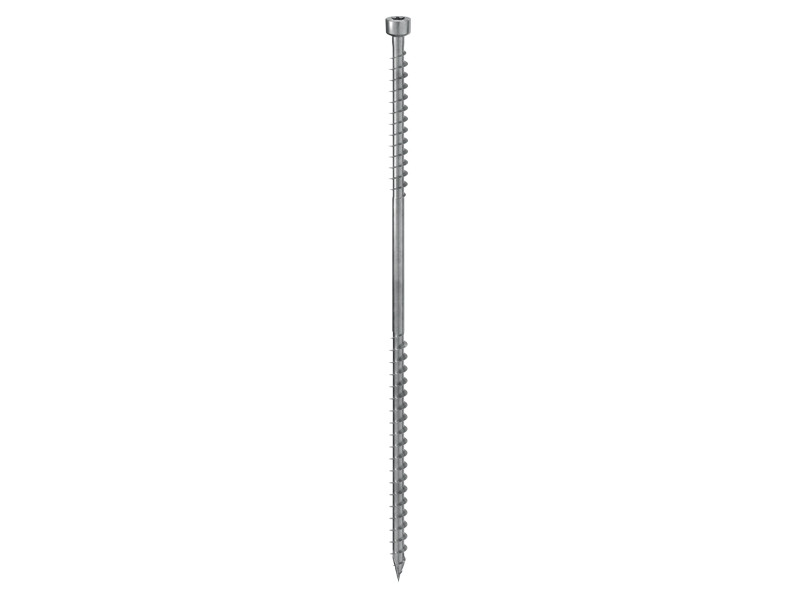

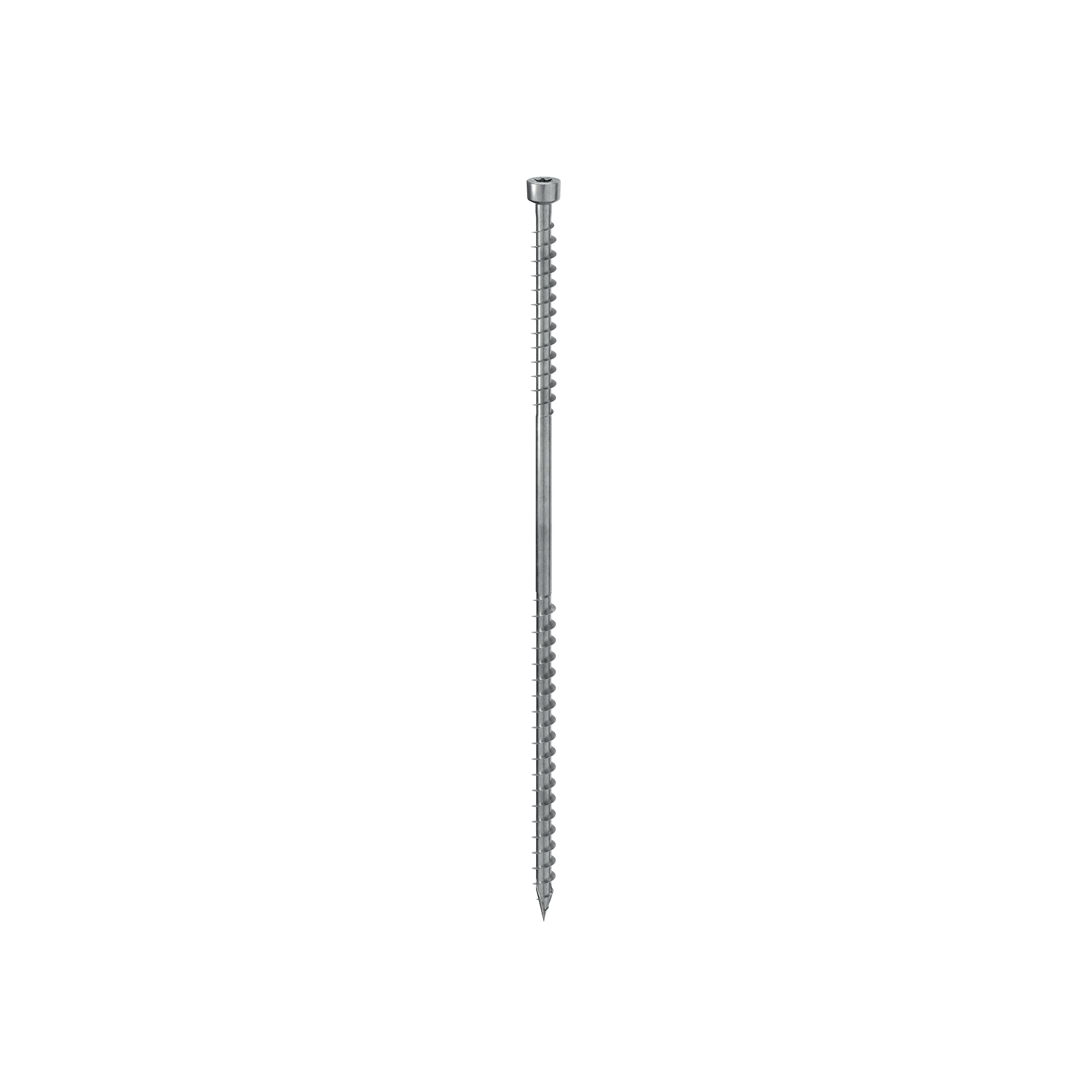

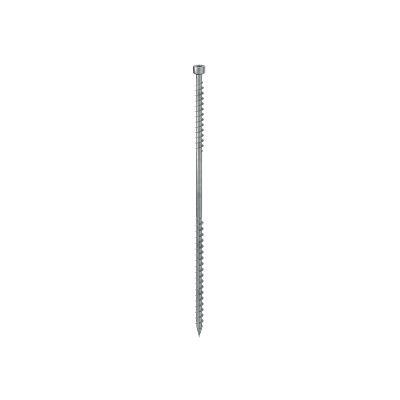

La testa cilindrica è ideale per l’inserimento a scomparsa nel listello. DGZ è certificata anche nelle versioni con testa larga (DGT) e testa svasata (DGS).

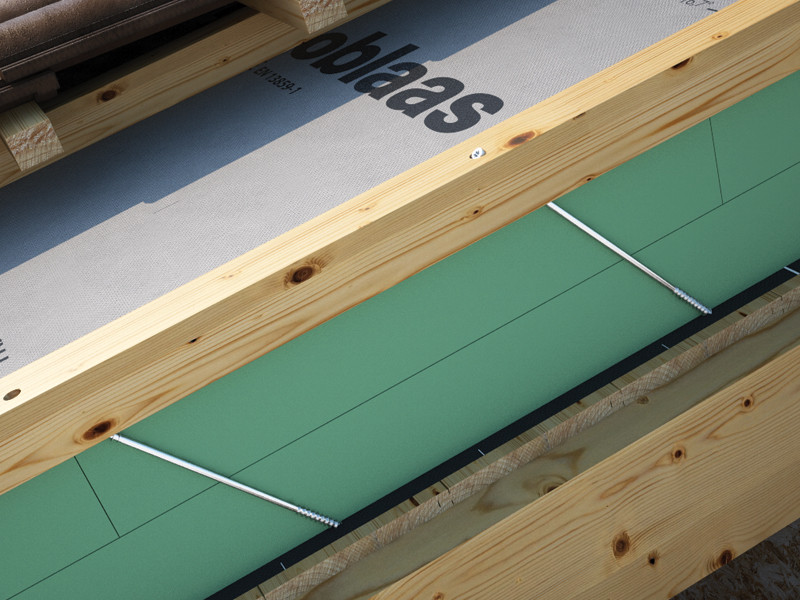

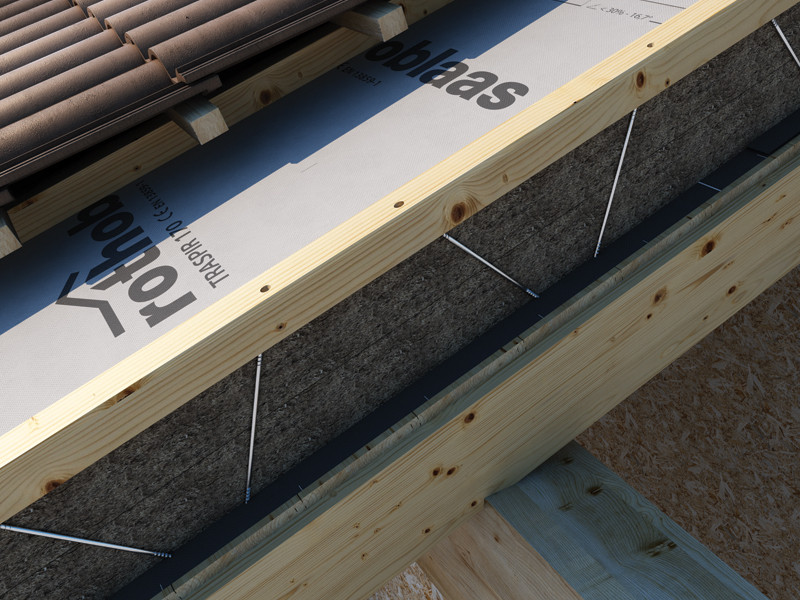

Grazie al doppio filetto, la vite da legno DGZ permette di fissare senza interruzioni il pacchetto isolante del tetto alla struttura portante, evitando i ponti termici e favorendo l’efficienza energetica.

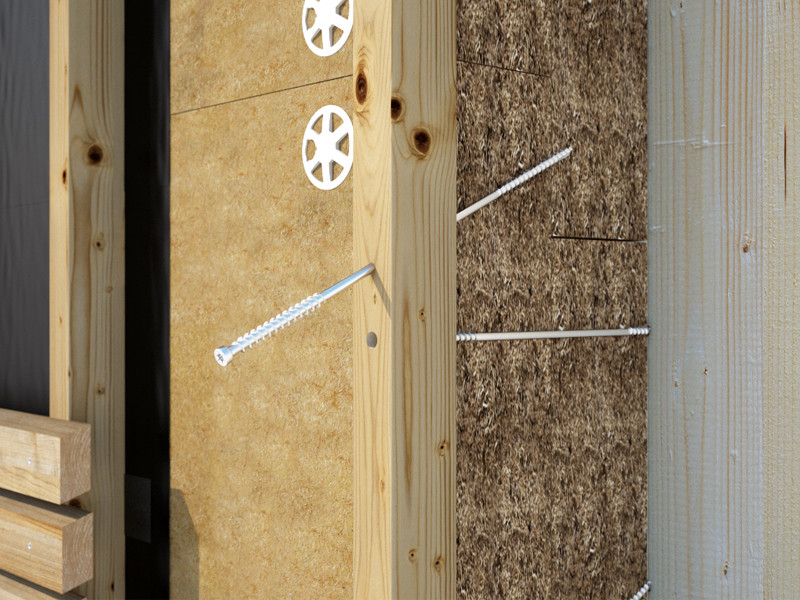

Certificazione specifica per fissaggio su isolanti sia duri che morbidi. DGZ è certificata, testata e calcolata anche su listelli in facciata e con legni ad alta densità come il microlamellare LVL.
Per il calcolo del progetto è disponibile gratuitamente il software MyProject, scaricabile dal nostro sito web, che in pochi passi porta alla relazione di calcolo personalizzata.
DGZ è realizzata in acciaio al carbonio con zincatura galvanica, ed è ideale per utilizzo su pannelli a base di legno,legno massiccio, legno lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.
Caratteristiche
FOCUS | fissaggio pacchetti isolanti |
---|---|
TESTA | cilindrica a scomparsa |
DIAMETRO | 7,0 | 9,0 mm |
LUNGHEZZA | da 220 a 520 mm |
Documentazione
Scheda Tecnica | |
---|---|
Scheda Tecnica USA | |
ICC-ES Evaluation report | |
Certificato ETA | |
Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato | |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
DGZ
CODICE | d₁
[mm]
|
L
[mm]
|
TX | pz. |
---|---|---|---|---|
DGZ7220 | 7 | 220 | TX30 | 50 |
DGZ7260 | 7 | 260 | TX30 | 50 |
DGZ7300 | 7 | 300 | TX30 | 50 |
DGZ7340 | 7 | 340 | TX30 | 50 |
DGZ7380 | 7 | 380 | TX30 | 50 |
DGZ9240 | 9 | 240 | TX40 | 50 |
DGZ9280 | 9 | 280 | TX40 | 50 |
DGZ9320 | 9 | 320 | TX40 | 50 |
DGZ9360 | 9 | 360 | TX40 | 50 |
DGZ9400 | 9 | 400 | TX40 | 50 |
DGZ9440 | 9 | 440 | TX40 | 50 |
DGZ9480 | 9 | 480 | TX40 | 50 |
DGZ9520 | 9 | 520 | TX40 | 50 |
