HBS PLATE

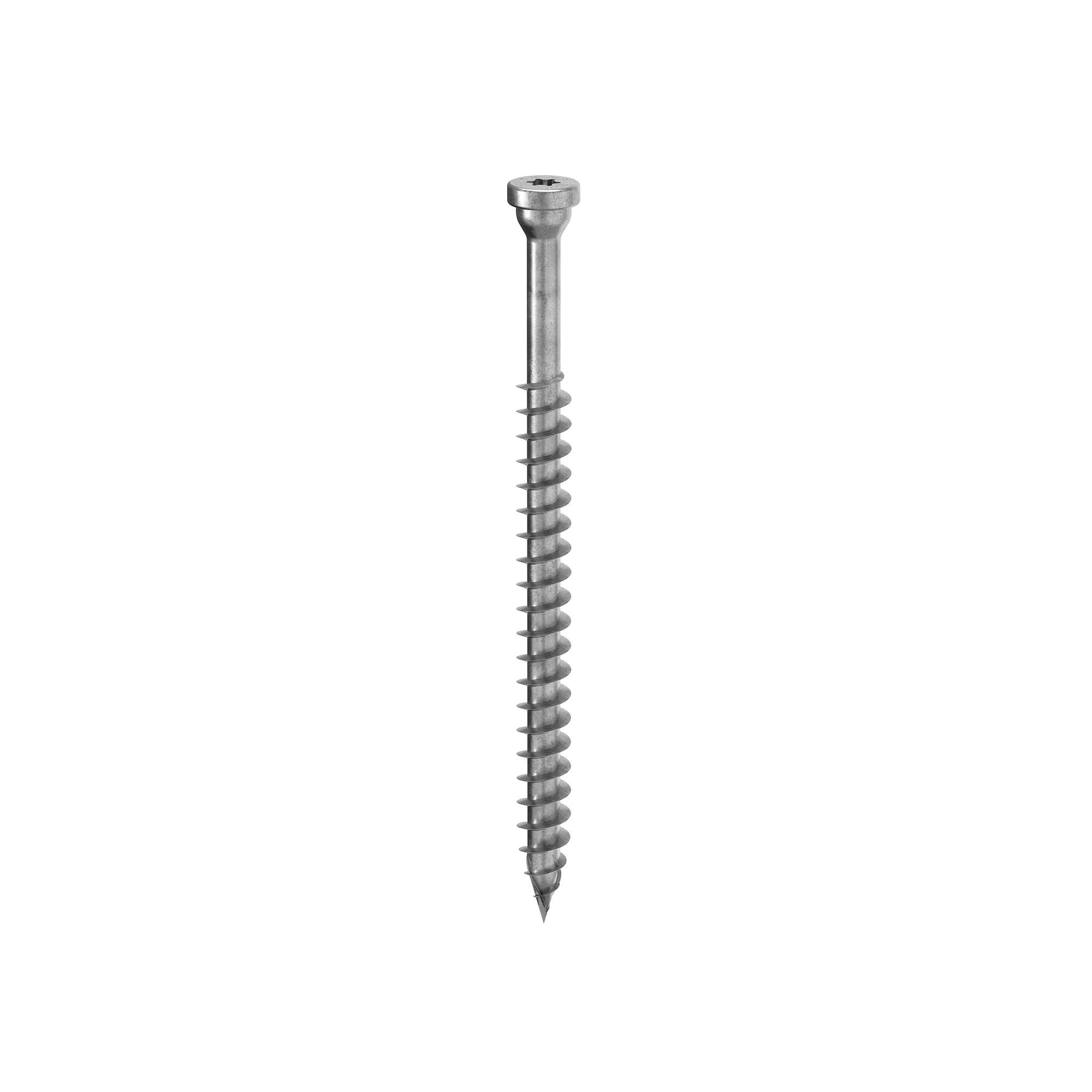

VITE A TESTA TRONCOCONICA PER PIASTRE
HBS PLATE è la vite per legno concepita per giunzioni acciaio-legno. La forma troncoconica e lo spessore maggiorato della testa permettono il fissaggio sicuro delle piastre metalliche al legno. Grazie alla maggior lunghezza del filetto assicura eccellenti valori di resistenza a taglio e trazione.
Descrizione
Affidati alle viti per legno HBS PLATE per il fissaggio delle piastre metalliche su legno.
Il sottotesta troncoconico delle viti HBS PLATE genera un incastro con il foro circolare della piastra e garantisce eccellenti performance statiche. La lunghezza maggiorata del filetto permette di ottenere un’eccellente resistenza a taglio e a trazione nelle giunzioni acciaio-legno, con valori superiori alla norma.
La vite da legno HBS PLATE è ideale nelle giunzioni acciaio-legno in combinazione con piastre di grosse dimensioni realizzate su misura per edifici multipiano in legno. I valori sono testati, certificati e calcolati anche per il fissaggio di piastre standard Rothoblaas.
In acciaio al carbonio con zincatura galvanica, è ideale per utilizzo con pannelli a base di legno, legno massiccio, legno lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.
Documentazione
-
Scheda Tecnica
-
Guida Distanze Minime
-
HBS P Scheda Tecnica 2022
-
ICC-ES Listing report CANADA
-
Certificato ETA
-
File CAD
-
File CAD HBS P 2022
-
File BIM.ifc
-
File BIM.rfa
-
Istruzioni Di Posa
-
Istruzioni Di Posa HBS P 2022
HBS PL
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| HBSPL860 | 3 THORNS TIP | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 | |
| HBSPL880 | 3 THORNS TIP | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 | |
| HBSPL8100 | 3 THORNS TIP | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 | |
| HBSPL8120 | 3 THORNS TIP | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 | |
| HBSPL8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 | |
| HBSPL8160 | 3 THORNS TIP | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 | |
| HBSPL1080 | 3 THORNS TIP | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 | |
| HBSPL10100 | 3 THORNS TIP | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 | |
| HBSPL10120 | 3 THORNS TIP | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 | |
| HBSPL10140 | 3 THORNS TIP | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 | |
| HBSPL10160 | 3 THORNS TIP | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 | |
| HBSPL10180 | 3 THORNS TIP | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 | |
| HBSPL12100 | 3 THORNS TIP | 12 | 100 | 75 | 0.48 | 4'' | 2 15/16'' | TX50 | 25 | |
| HBSPL12120 | 3 THORNS TIP | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 | |
| HBSPL12140 | 3 THORNS TIP | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 | |
| HBSPL12160 | 3 THORNS TIP | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 | |
| HBSPL12180 | 3 THORNS TIP | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 | |
| HBSPL12200 | 3 THORNS TIP | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
HBS P
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| HBSP8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 | |
| HBSP10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 | |
| HBSP10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 | |
| HBSP10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 | |
| HBSP12140 | 3 THORNS TIP | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 | |
| HBSP12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 | |
| HBSP12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 | |
| HBSP12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
