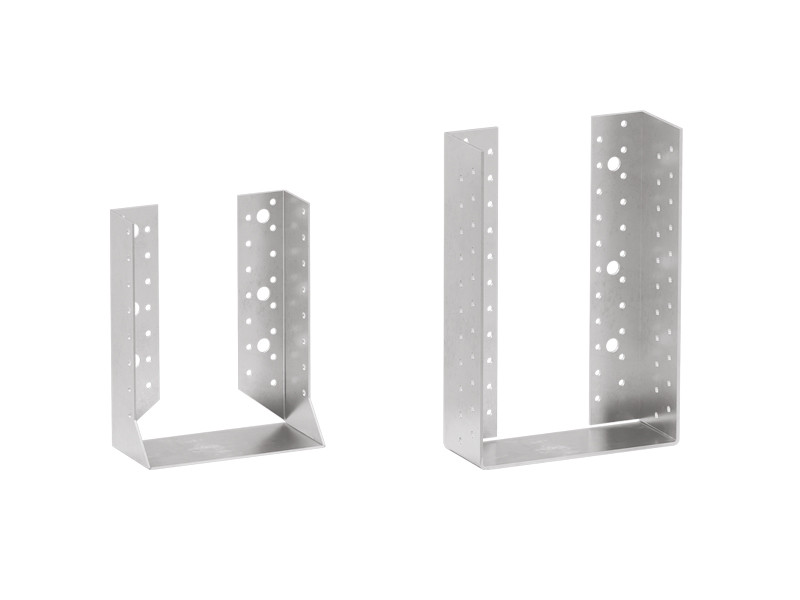

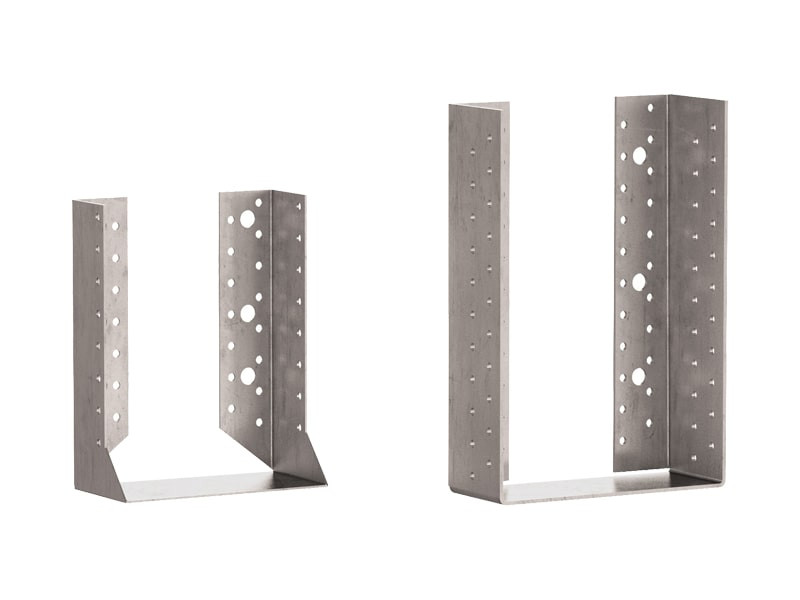

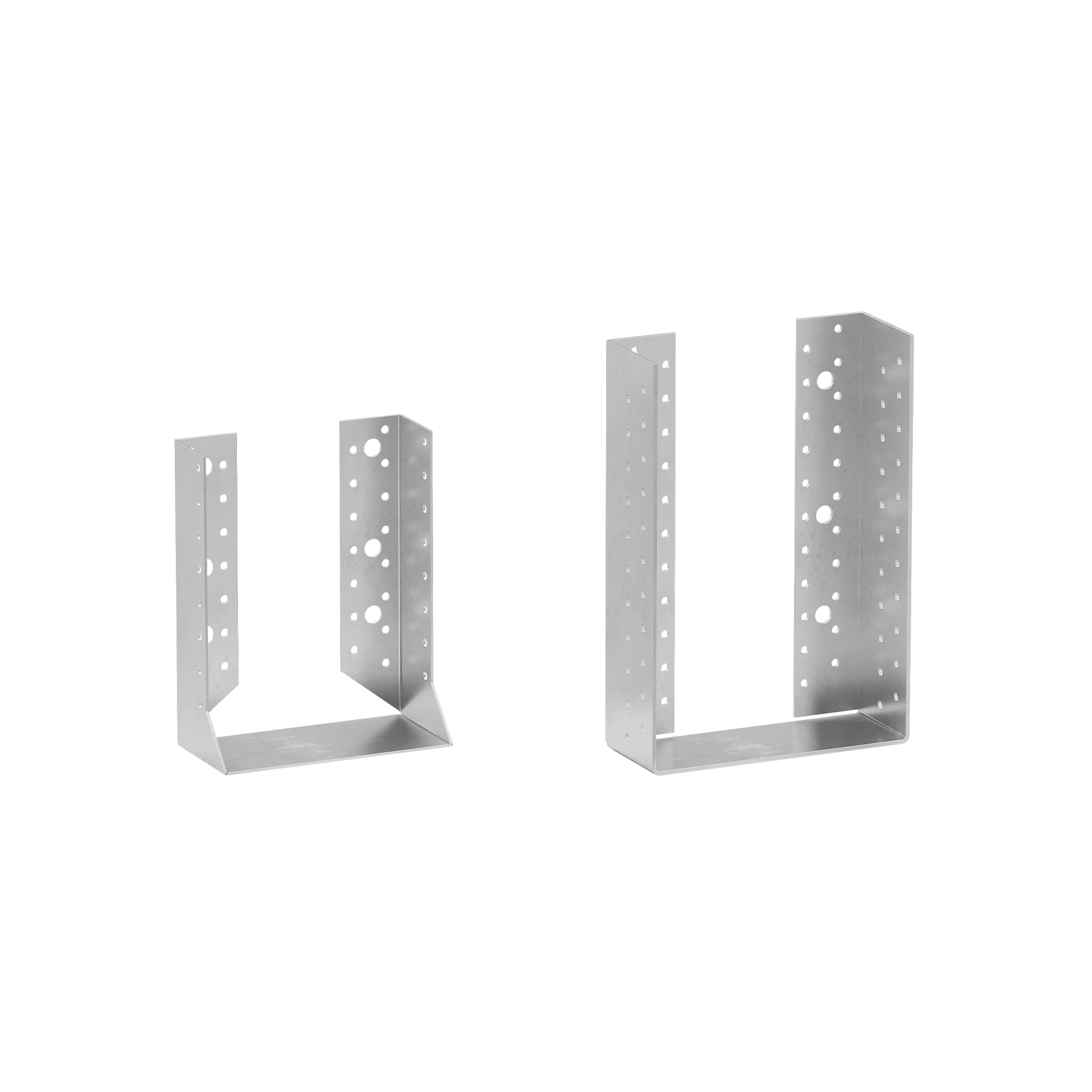

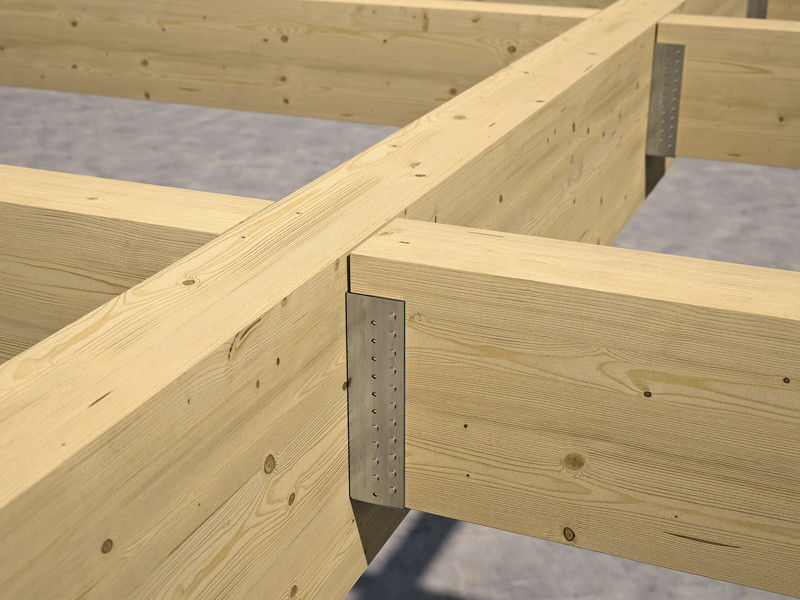

SCARPE METALLICHE AD ALI INTERNE
BSI
Sistema standardizzato, certificato, veloce ed economico. Possibilità di fissaggio della trave in flessione deviata, ovvero ruotata rispetto al proprio asse.

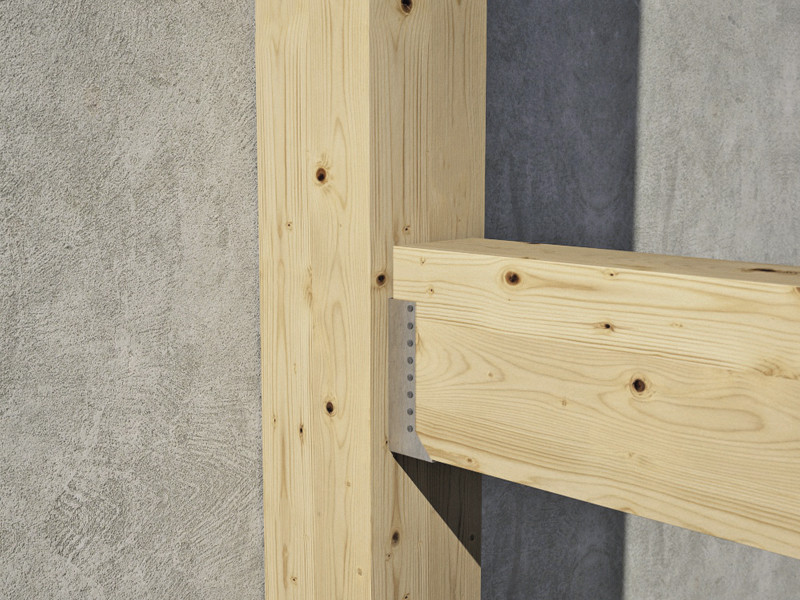

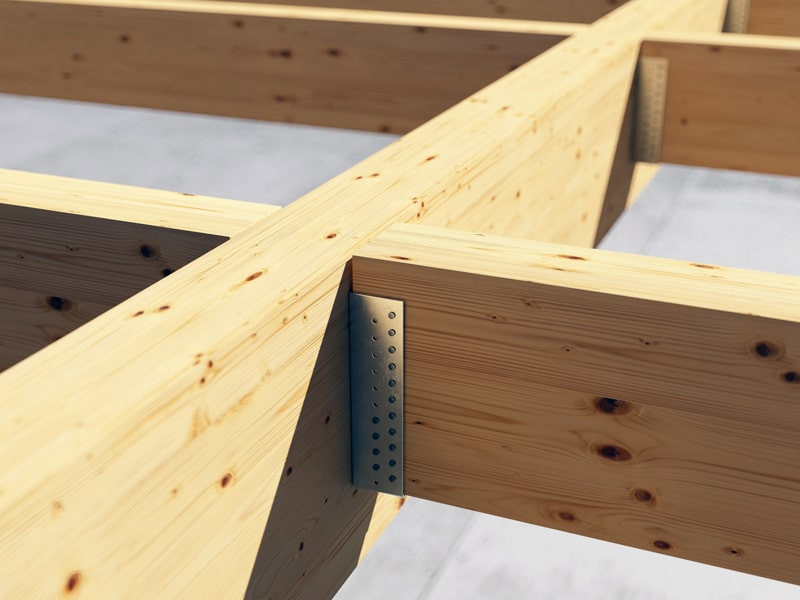

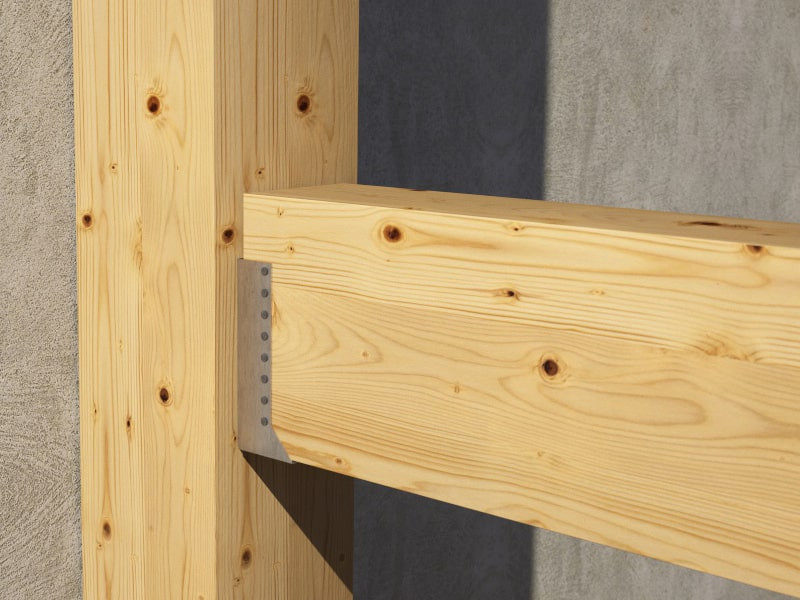

Grazie alle ali interne, la giunzione si realizza quasi "a scomparsa".
Documentazione
| Scheda Tecnica | |
|---|---|
| Certificato ETA | |
| Dichiarazione di prestazione (DOP) | Scarica |
| Voce di capitolato | |
| File CAD |
BSIS - LISCIA
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| BSIS40110 | 40 | 110 | 2 | 50 |
| BSIS60100 | 60 | 100 | 2 | 50 |
| BSIS60160 | 60 | 160 | 2 | 50 |
| BSIS70125 | 70 | 125 | 2 | 50 |
| BSIS80120 | 80 | 120 | 2 | 50 |
| BSIS80150 | 80 | 150 | 2 | 50 |
| BSIS80180 | 80 | 180 | 2 | 25 |
| BSIS90145 | 90 | 145 | 2 | 50 |
| BSIS10090 | 100 | 90 | 2 | 50 |
| BSIS100120 | 100 | 120 | 2 | 50 |
| BSIS100140 | 100 | 140 | 2 | 50 |
| BSIS100170 | 100 | 170 | 2 | 50 |
| BSIS100200 | 100 | 200 | 2 | 25 |
| BSIS120120 | 120 | 120 | 2 | 25 |
| BSIS120160 | 120 | 160 | 2 | 25 |
| BSIS120190 | 120 | 190 | 2 | 25 |
| BSIS140140 | 140 | 140 | 2 | 25 |
| BSIS140180 | 140 | 180 | 2 | 25 |
BSIG - GRANDE MISURA
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| BSIG120240 | 120 | 240 | 2.5 | 20 |
| BSIG140240 | 140 | 240 | 2.5 | 20 |
| BSIG160160 | 160 | 160 | 2.5 | 15 |
| BSIG160200 | 160 | 200 | 2.5 | 15 |
| BSIG180220 | 180 | 220 | 2.5 | 10 |
| BSIG200200 | 200 | 200 | 2.5 | 10 |
| BSIG200240 | 200 | 240 | 2.5 | 10 |
Voci di Capitolato
Fornitura e posa in opera di scarpa metallica ad ali interne per strutture in legno, tipo BSI.
Marcatura CE in accordo a ETA
Campi d'impiego:

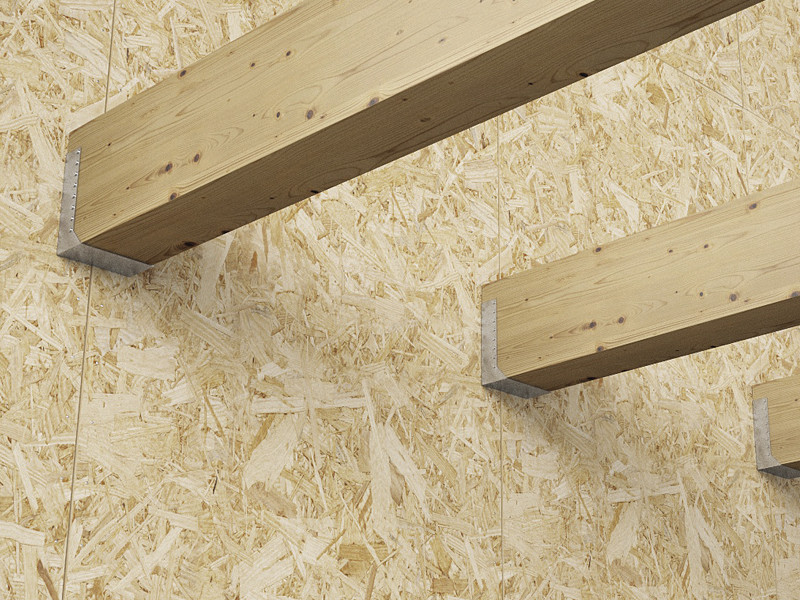

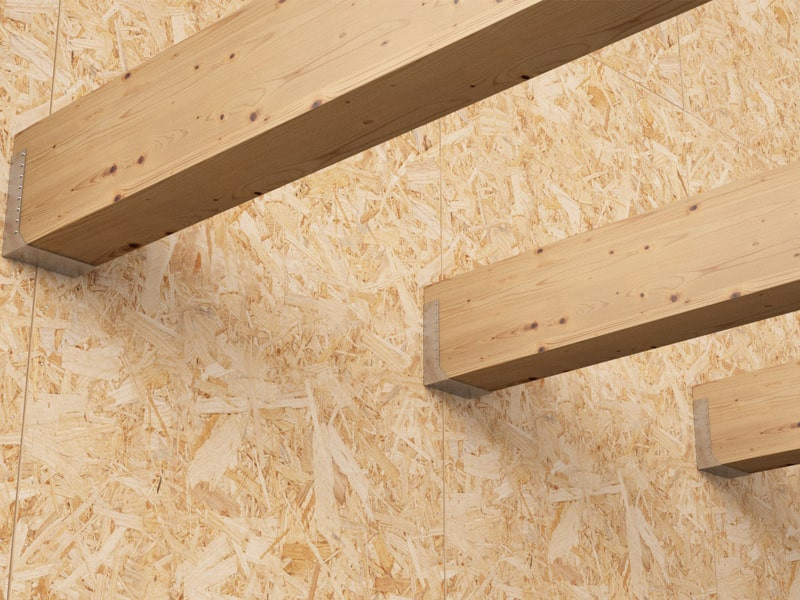

– Giunzioni legno-legno, legno-OSB
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
– B (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
