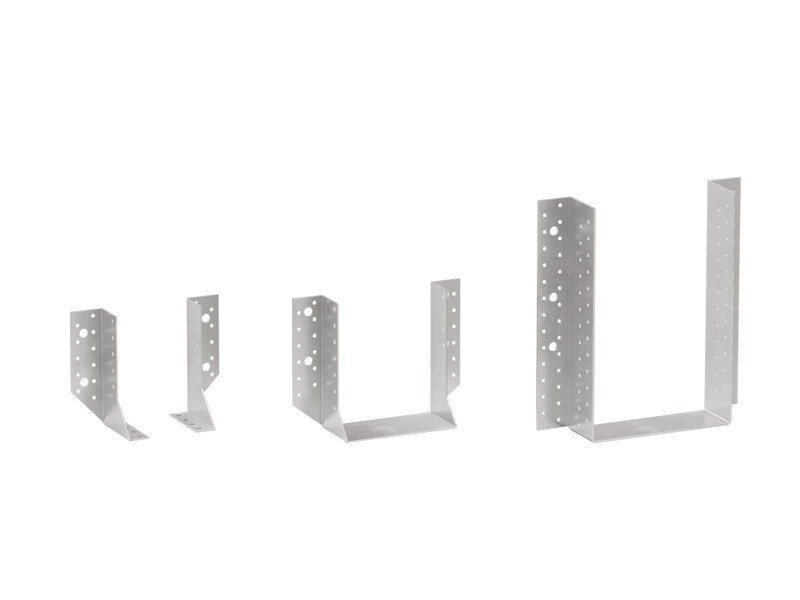

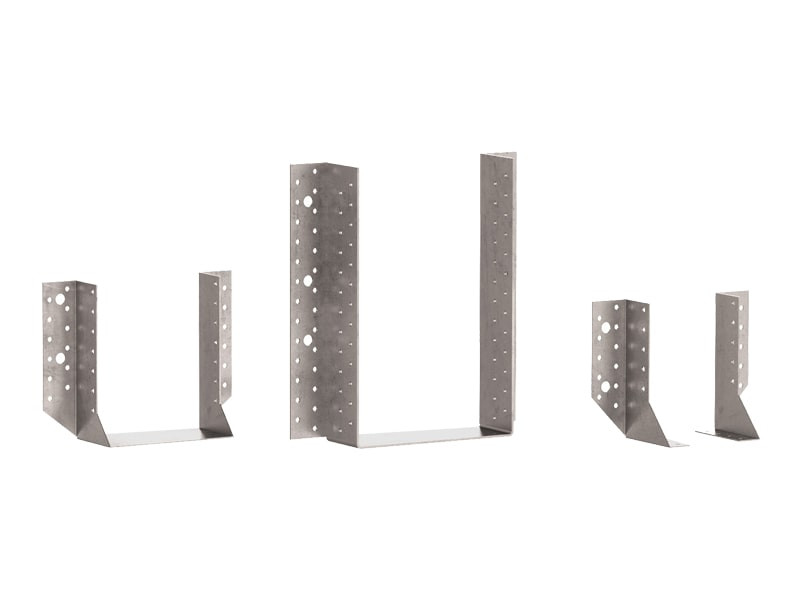

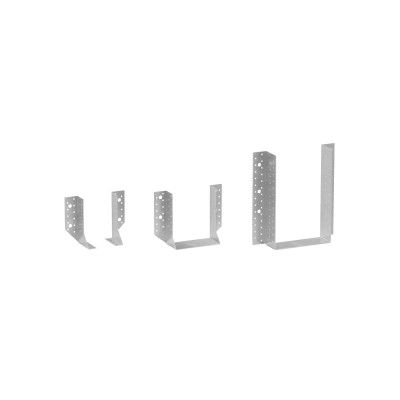

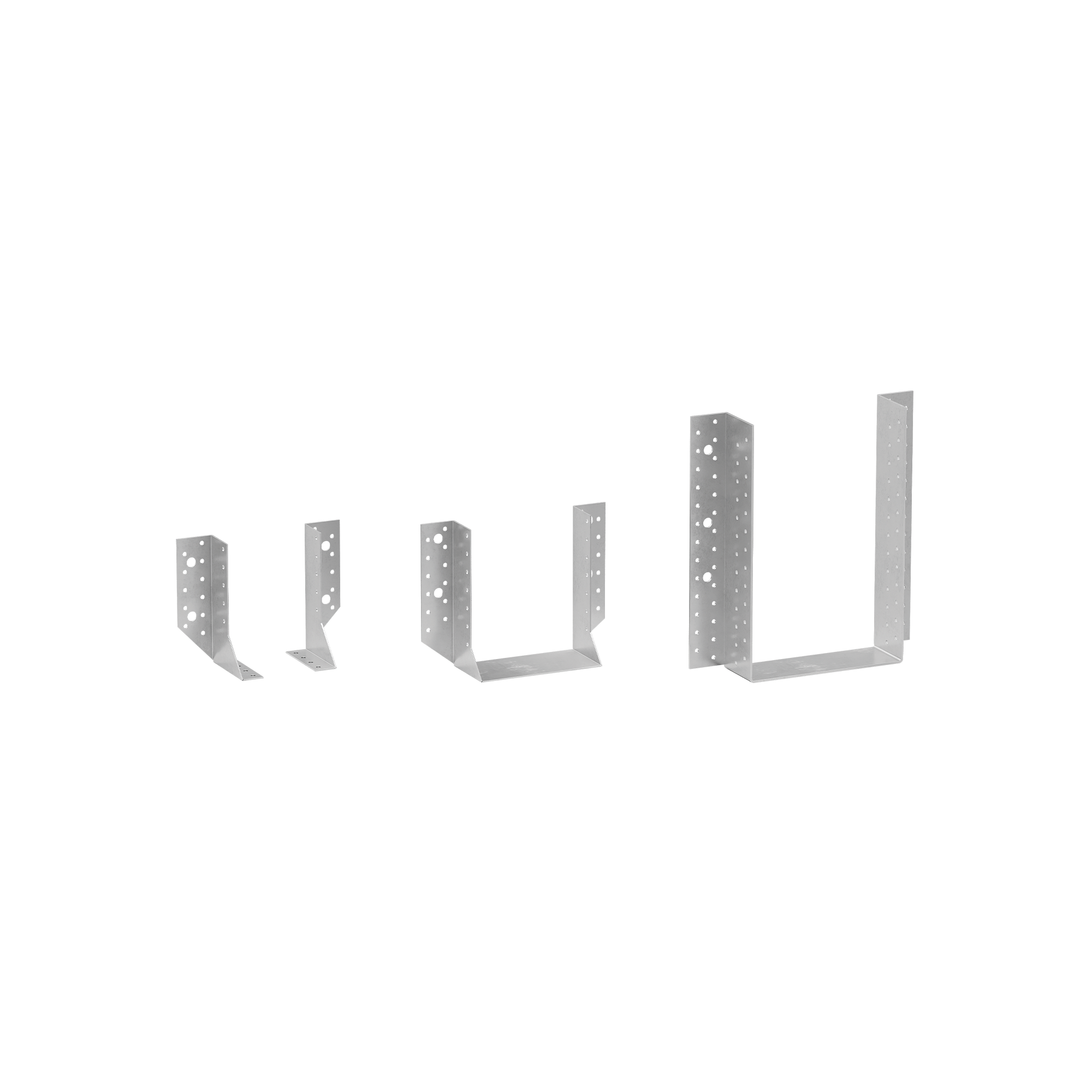

SCARPE METALLICHE AD ALI ESTERNE
BSA

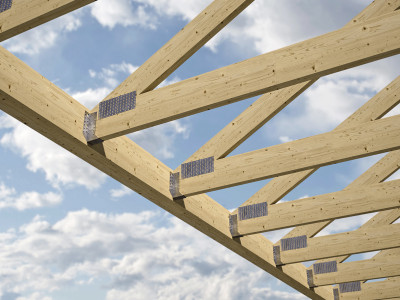

Sistema standardizzato, certificato, veloce ed economico. Possibilità di fissaggio della trave in flessione deviata, ovvero ruotata rispetto al proprio asse. Adatta all'utilizzo sia su legno che su calcestruzzo.
Documentazione
| Scheda Tecnica | |
|---|---|
| Certificato ETA | |
| Dichiarazione di prestazione (DOP) | Scarica |
| Voce di capitolato | |
| File CAD |
BSAS - LISCIA
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| BSAS40110 | 40 | 110 | 2 | 50 |
| BSAS46117 | 46 | 117 | 2 | 50 |
| BSAS46137 | 46 | 137 | 2 | 50 |
| BSAS46207 | 46 | 207 | 2 | 25 |
| BSAS5070 | 50 | 70 | 2 | 50 |
| BSAS51105 | 51 | 105 | 2 | 50 |
| BSAS51135 | 51 | 135 | 2 | 50 |
| BSAS60100 | 60 | 100 | 2 | 50 |
| BSAS64128 | 64 | 128 | 2 | 50 |
| BSAS64158 | 64 | 158 | 2 | 50 |
| BSAS70125 | 70 | 125 | 2 | 50 |
| BSAS70155 | 70 | 155 | 2 | 50 |
| BSAS7690 | 76 | 90 | 2 | 50 |
| BSAS76152 | 76 | 152 | 2 | 50 |
| BSAS80120 | 80 | 120 | 2 | 50 |
| BSAS80140 | 80 | 140 | 2 | 50 |
| BSAS80150 | 80 | 150 | 2 | 50 |
| BSAS80180 | 80 | 180 | 2 | 25 |
| BSAS80210 | 80 | 210 | 2 | 25 |
| BSAS90145 | 90 | 145 | 2 | 50 |
| BSAS92184 | 92 | 184 | 2 | 25 |
| BSAS10090 | 100 | 90 | 2 | 50 |
| BSAS100120 | 100 | 120 | 2 | 50 |
| BSAS100140 | 100 | 140 | 2 | 50 |
| BSAS100160 | 100 | 160 | 2 | 50 |
| BSAS100170 | 100 | 170 | 2 | 25 |
| BSAS100200 | 100 | 200 | 2 | 25 |
| BSAS120120 | 120 | 120 | 2 | 25 |
| BSAS120160 | 120 | 160 | 2 | 25 |
| BSAS120190 | 120 | 190 | 2 | 25 |
| BSAS140140 | 140 | 139 | 2 | 25 |
| BSAS140160 | 140 | 160 | 2 | 25 |
| BSAS140180 | 140 | 180 | 2 | 25 |
BSAD - 2 PEZZI
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| BSAD25100 | 25 | 100 | 2 | 25 |
| BSAD25140 | 25 | 140 | 2 | 25 |
| BSAD25180 | 25 | 180 | 2 | 25 |
BSAG - GRANDE MISURA
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| BSAG100240 | 100 | 240 | 2.5 | 20 |
| BSAG100280 | 100 | 280 | 2.5 | 20 |
| BSAG120240 | 120 | 240 | 2.5 | 20 |
| BSAG120280 | 120 | 280 | 2.5 | 20 |
| BSAG140240 | 140 | 240 | 2.5 | 20 |
| BSAG140280 | 140 | 280 | 2.5 | 20 |
| BSAG160160 | 160 | 160 | 2.5 | 15 |
| BSAG160200 | 160 | 200 | 2.5 | 15 |
| BSAG160240 | 160 | 240 | 2.5 | 15 |
| BSAG160280 | 160 | 280 | 2.5 | 15 |
| BSAG160320 | 160 | 320 | 2.5 | 15 |
| BSAG180220 | 180 | 220 | 2.5 | 10 |
| BSAG180280 | 180 | 280 | 2.5 | 10 |
| BSAG200200 | 200 | 200 | 2.5 | 10 |
| BSAG200240 | 200 | 240 | 2.5 | 10 |
Voci di Capitolato
Fornitura e posa in opera di scarpa metallica ad ali esterne per strutture in legno, tipo BSA.
Marcatura CE in accordo a ETA
Campi d'impiego:

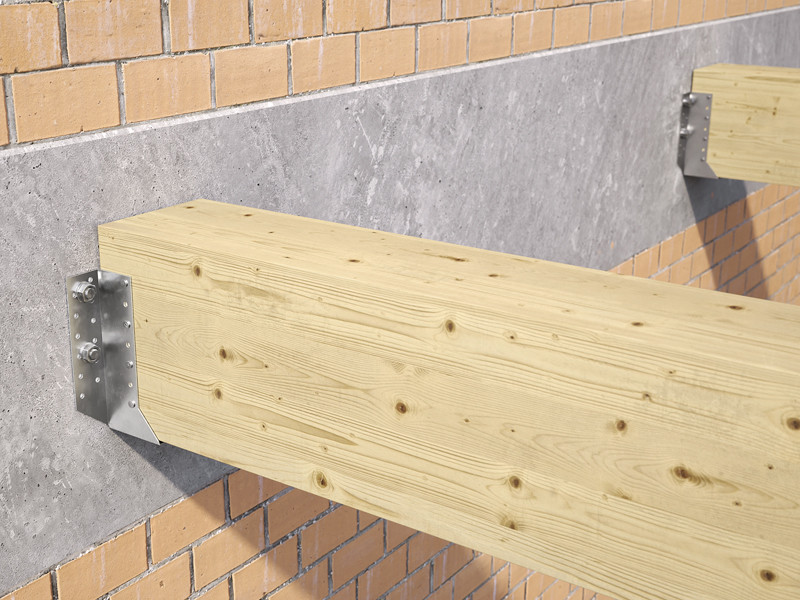

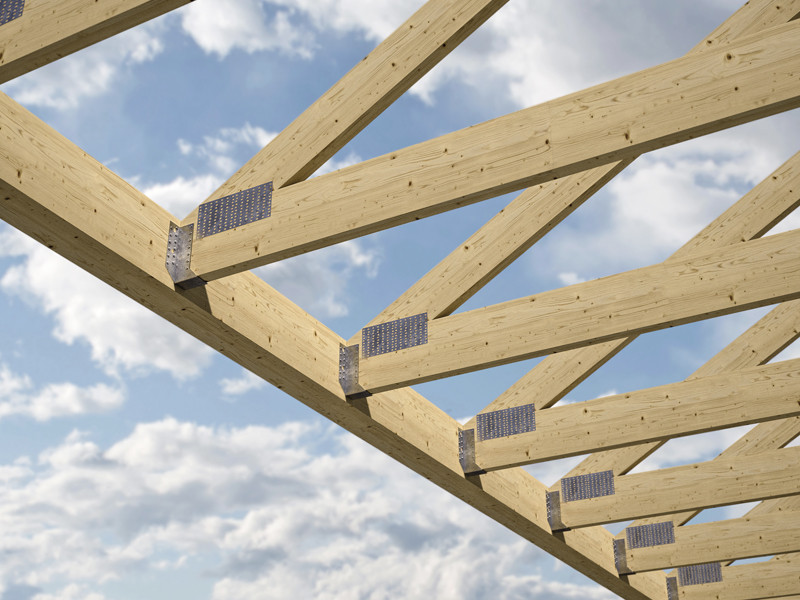

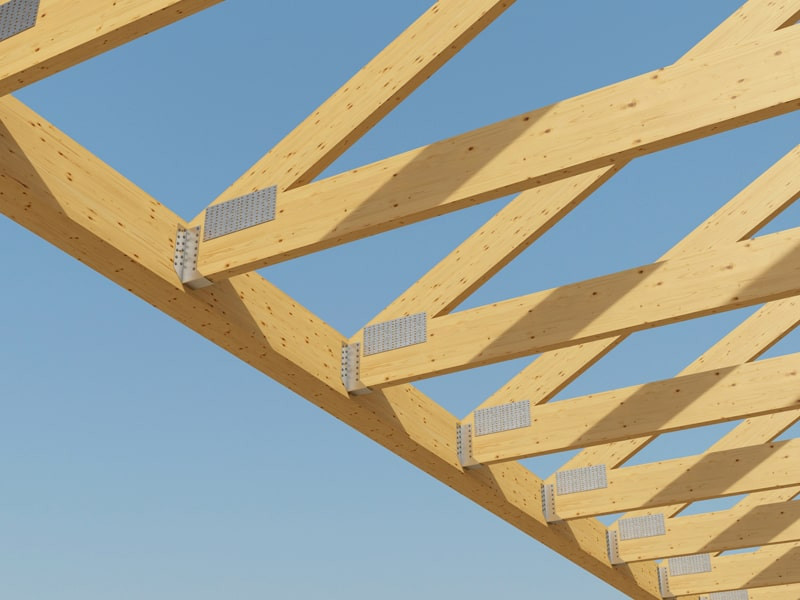

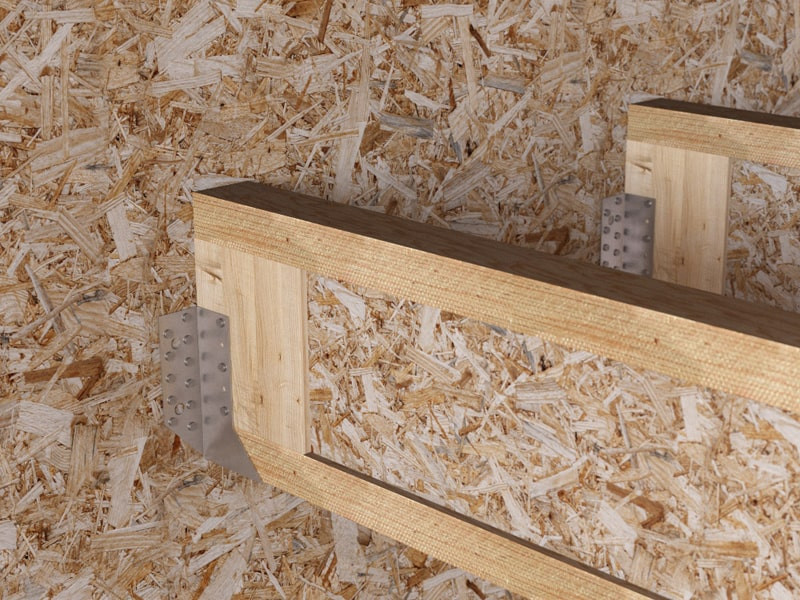

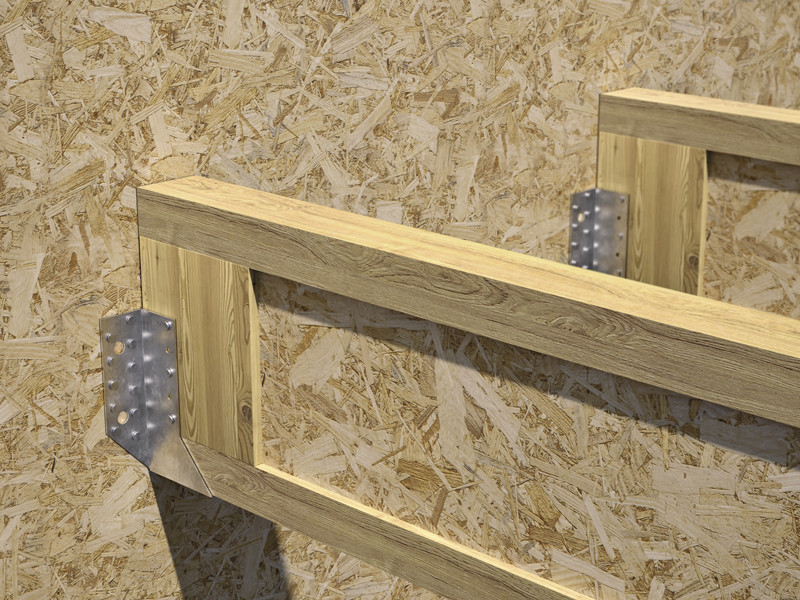

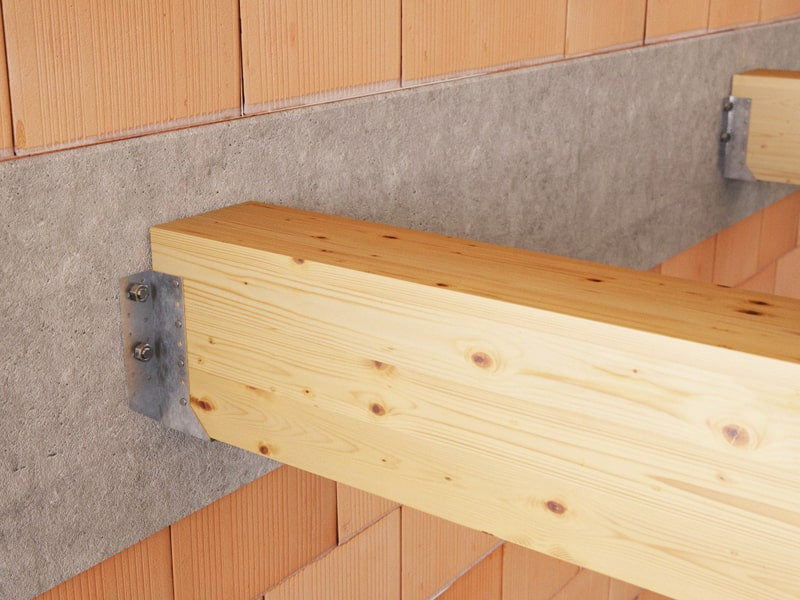

–Giunzioni legno-legno, legno-OSB, legno-calcestruzzo, legno-acciaio
Materiale:
–Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
– B (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
