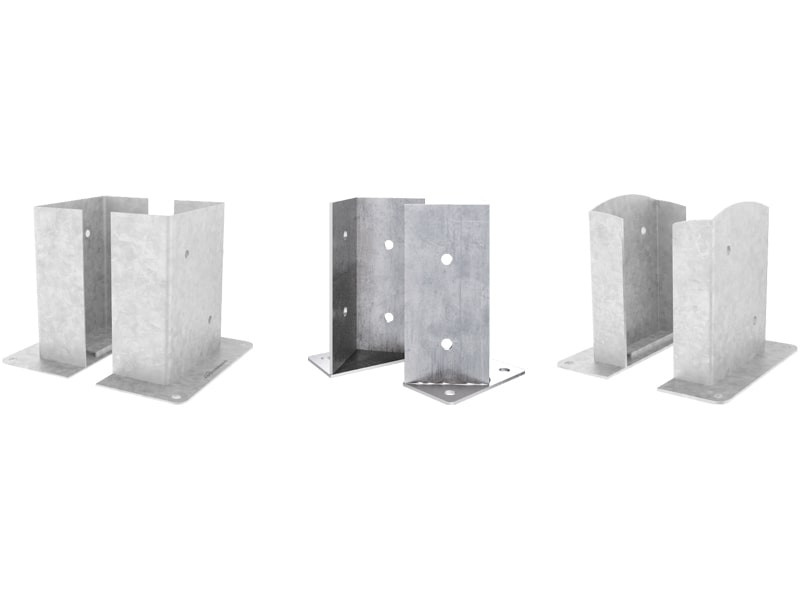

PORTAPILASTRI FISSI DOPPI
TYP FD

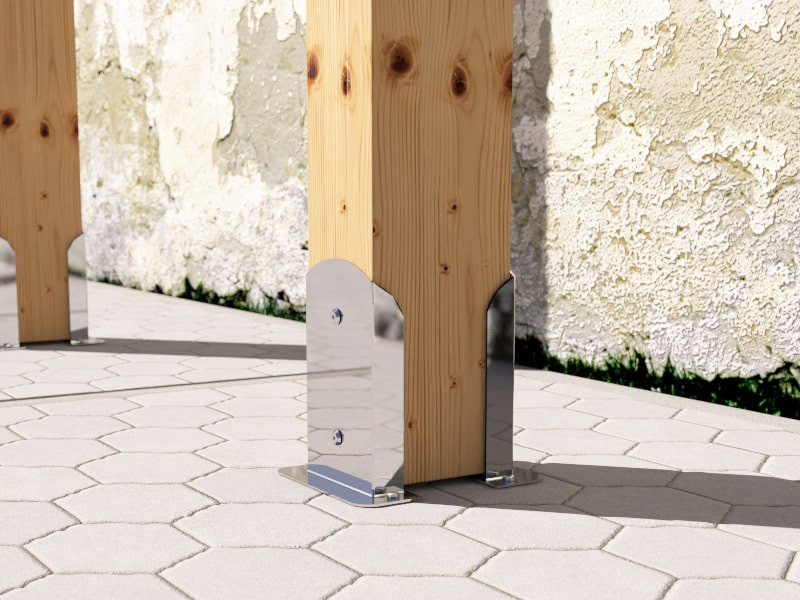

Zincatura a caldo per utilizzo in classi di servizio 1, 2 e 3. Versioni in acciaio inossidabile A2 | AISI304 per una durabilità eccellente. Ideali per utilizzo con pilastri di sezione rettangolare o di dimensioni fuori standard.
Documentazione
Certificato ETA | |
---|---|
Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato | |
File CAD |
FD10
CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|
FD10120 | 121 | 56 | 200 | 2.5 | 1 |
FD10140 | 141 | 66 | 200 | 2.5 | 1 |
FD10160 | 161 | 76 | 200 | 2.5 | 1 |
FD10180 | 181 | 86 | 200 | 2.5 | 1 |
FD10200 | 201 | 96 | 200 | 2.5 | 1 |
FD70
CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|
FD7080 | 81 | 81 | 180 | 3 | 1 |
FD70100 | 101 | 101 | 220 | 3 | 1 |
FD20
CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|
FD20120 | 121 | 38 | 200 | 4 | 1 |
FD20140 | 141 | 46 | 200 | 4 | 1 |
FD20160 | 161 | 54 | 200 | 4 | 1 |
FD20200 | 201 | 66 | 200 | 4 | 1 |
FD30
CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|
FD3060 | 60 | 180 | 4 | 1 |
FD3080 | 80 | 240 | 4 | 1 |
FD50
CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|
FD5050 | 46 | 185 | 4 | 1 |
FD5080 | 76 | 220 | 4 | 1 |
FD60
CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|
FD6050 | 46 | 185 | 4 | 1 |
FD6080 | 76 | 220 | 4 | 1 |
