PIASTRA PER FORZE DI TRAZIONE
VGU PLATE T
VGU PLATE T è la piastra per forze di trazione che ti permette di realizzare con semplicità piccoli portali, pergole e gazebo. In combinazione con la rondella VGU e le viti VGS, consente di trasferire le sollecitazioni di momento nei giunti trave-pilastro.
VGU PLATE T, la piastra forata bidimensionale per forze di trazione.

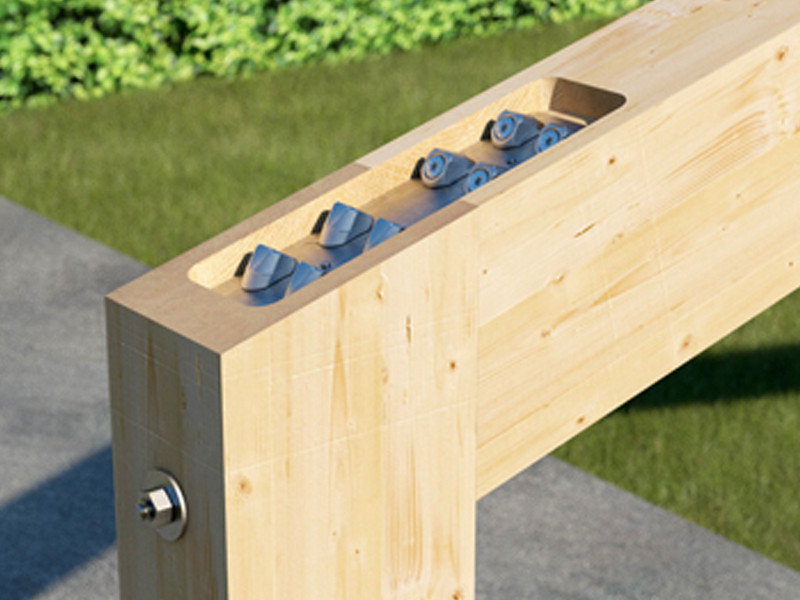

Il giunto a momento è scomposto in un’azione di trazione assorbita dalla piastra VGU PLATE T e da un’azione di compressione assorbita dal legno o, in alternativa, dal connettore a scomparsa DISC FLAT.

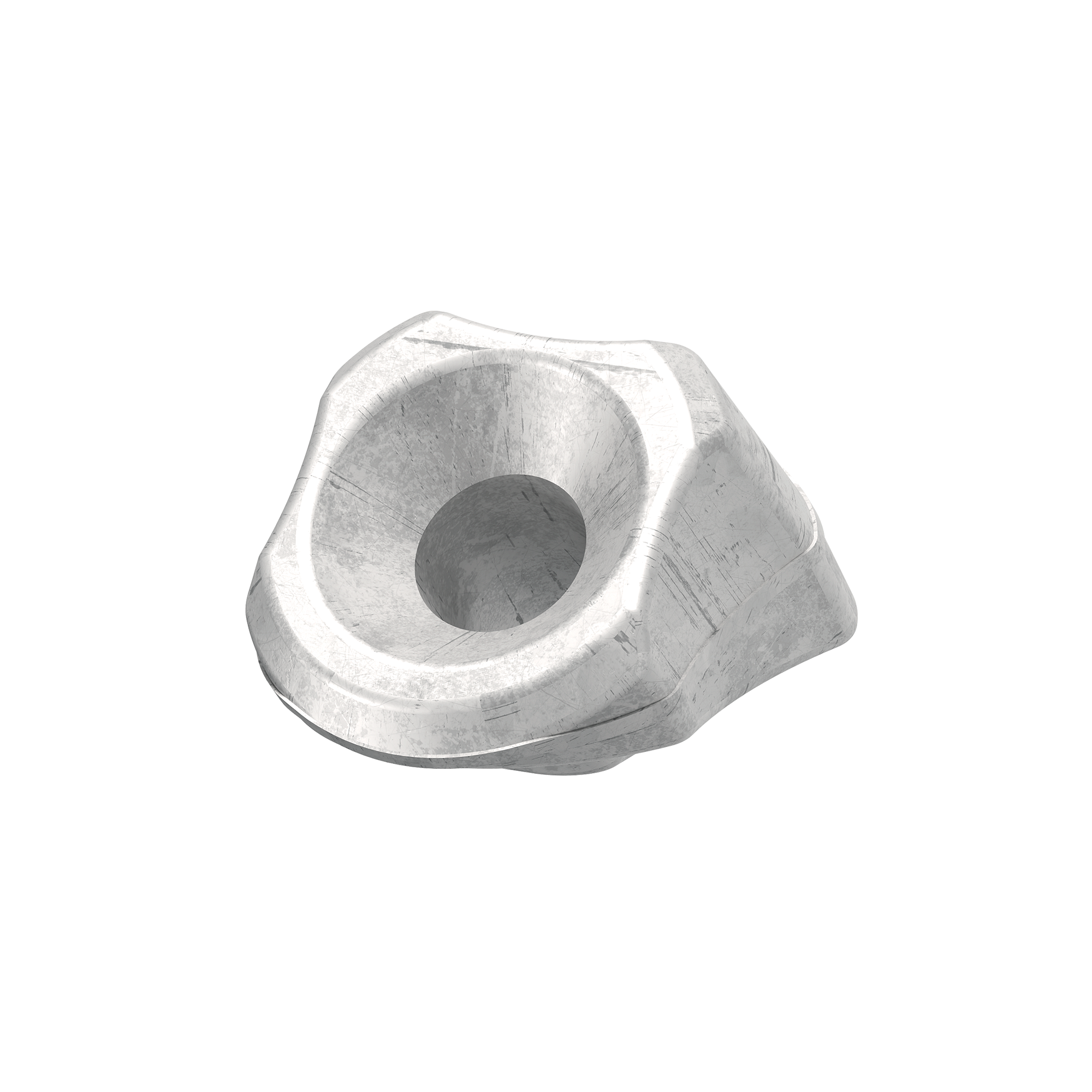

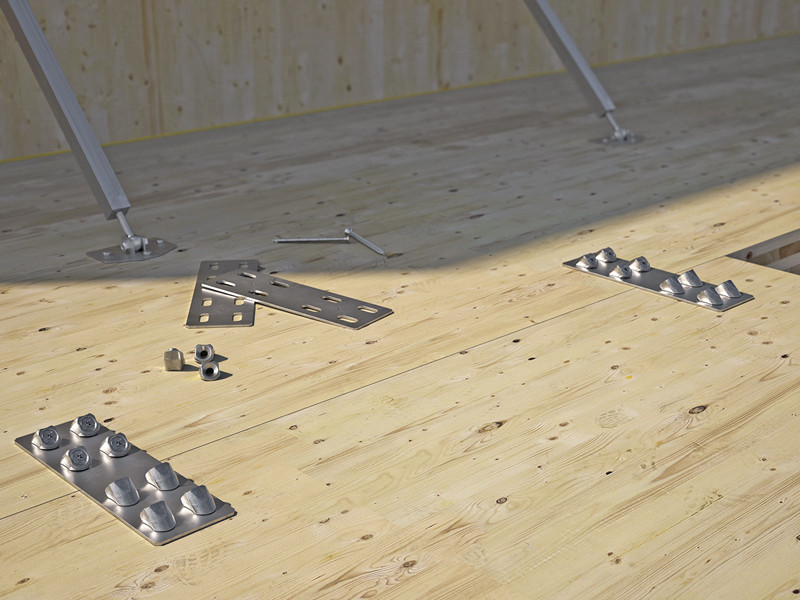

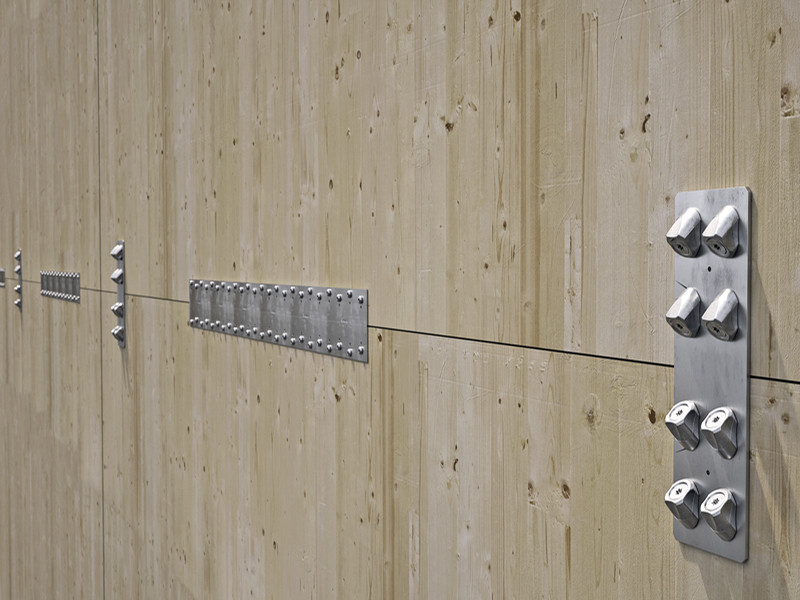

Grazie all’utilizzo delle viti VGS disposte a 45°, VGU PLATE T consente di trasferire elevati sforzi di trazione. La piastra forata bidimensionale in acciaio al carbonio con zincatura galvanica è provvista di asole per l’alloggiamento delle rondelle VGU che consentono l’inserimento a 45° delle viti VGS.
Ideale per impiego con legno massiccio e lamellare, X-LAM ed LVL, è idonea all’utilizzo in classe di servizio 1 e 2.
Documentazione
| Scheda Tecnica | |
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
VGU PLATE T
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|

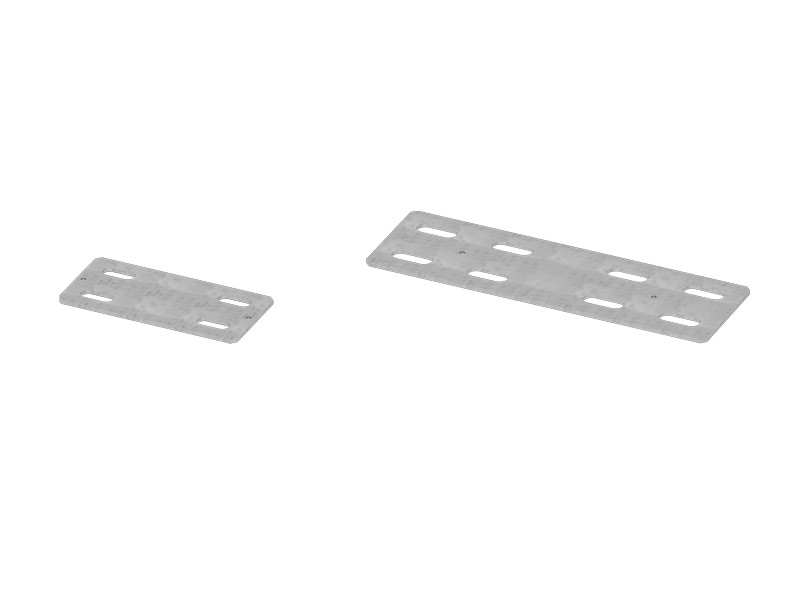

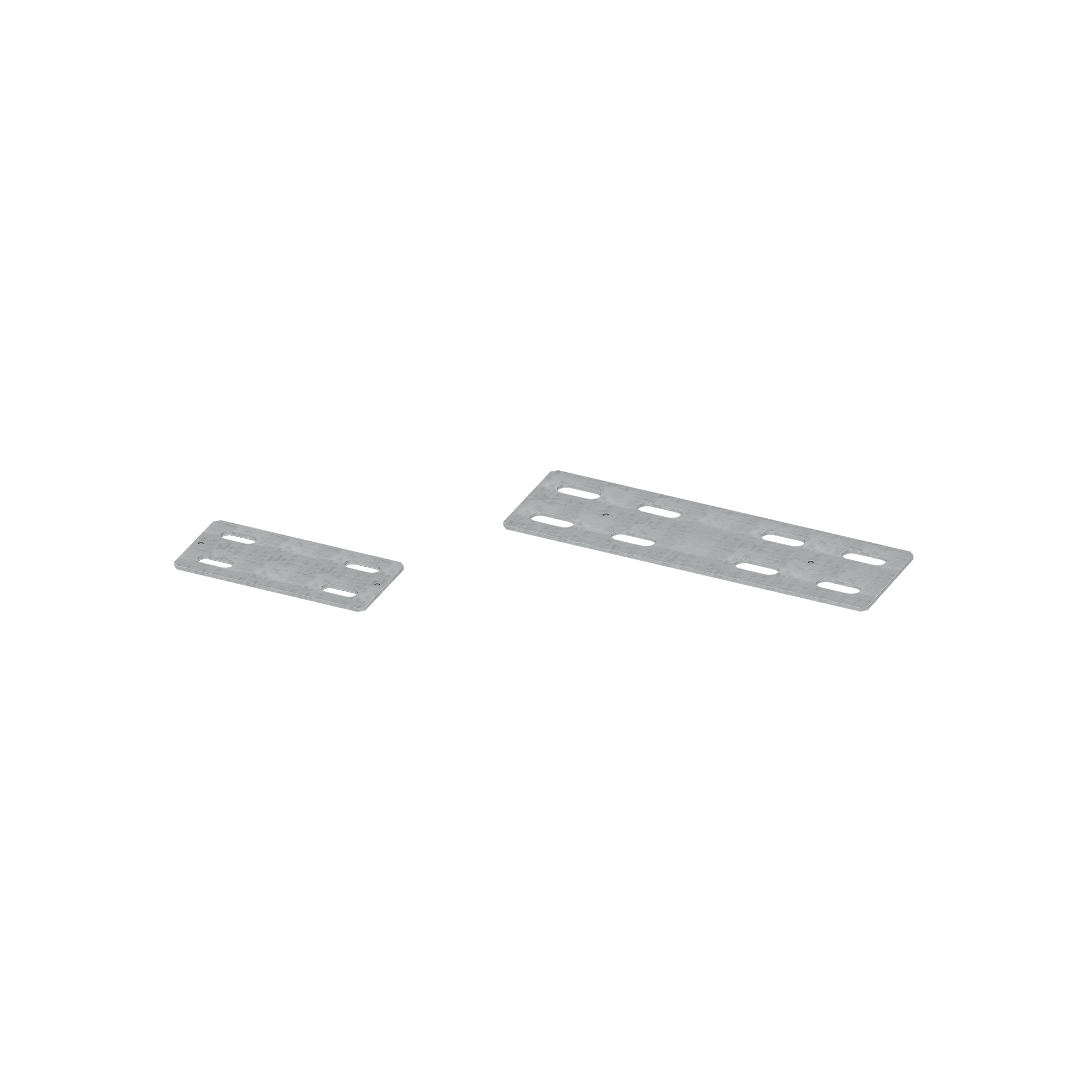

| VGUPLATET185 | 88 | 185 | 3 | 1 |
| VGUPLATET350 | 108 | 350 | 4 | 1 |
Voci di Capitolato
Fornitura e posa in opera di piastra per forze di trazione per strutture in legno, tipo VGU PLATE.
Campi d'impiego:
– Giunzione legno-legno
Materiale:
– Piastra forata bidimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
