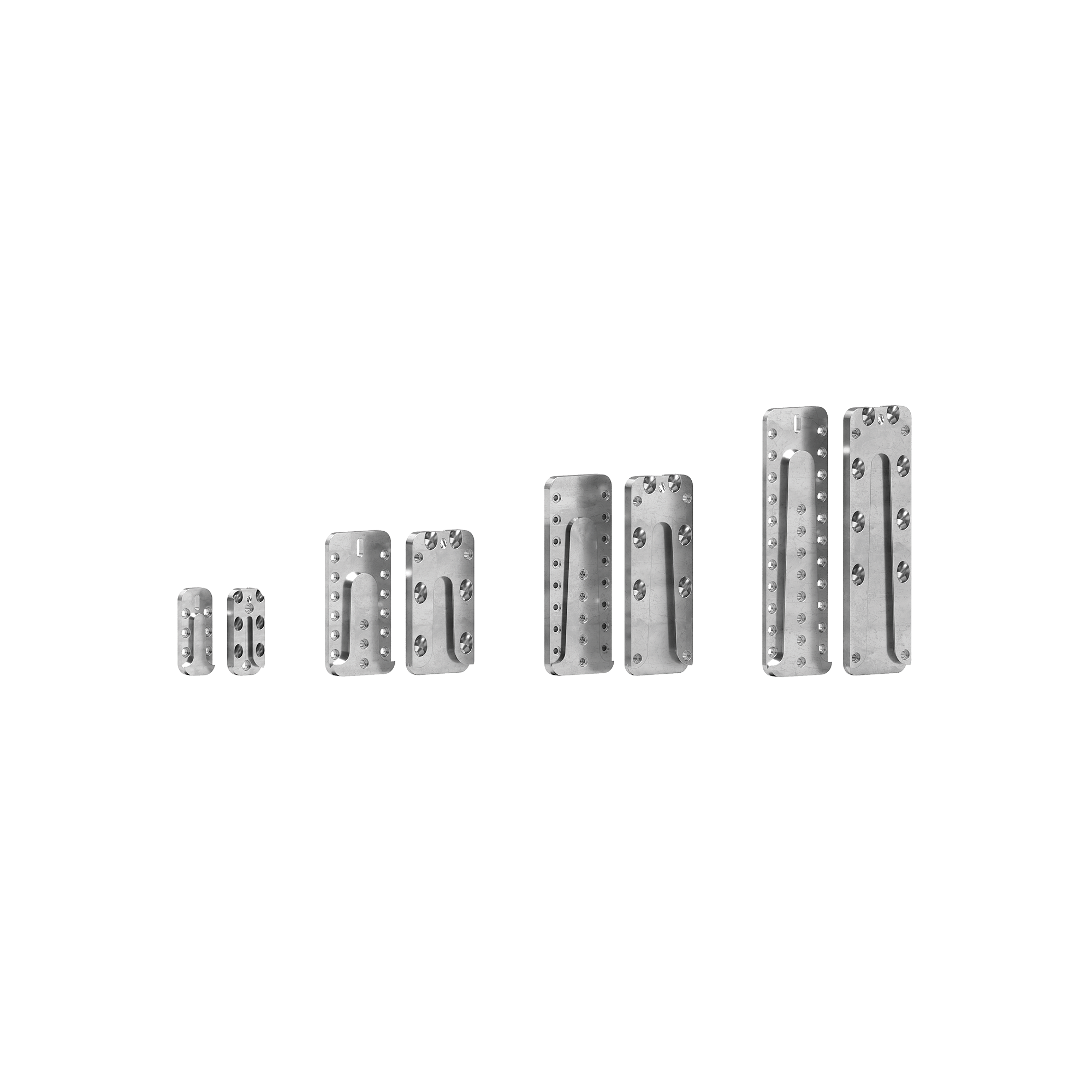

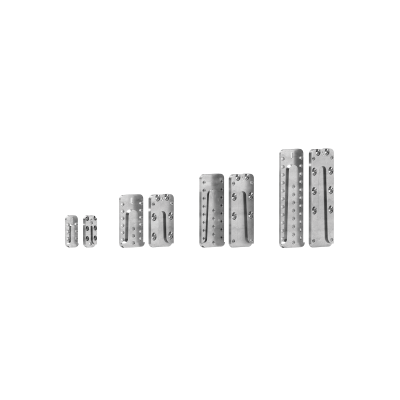

CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO

UV-T

Sistema di giunzione ad aggancio, rapido da installare e da smontare, ideale per la realizzazione di strutture temporanee.

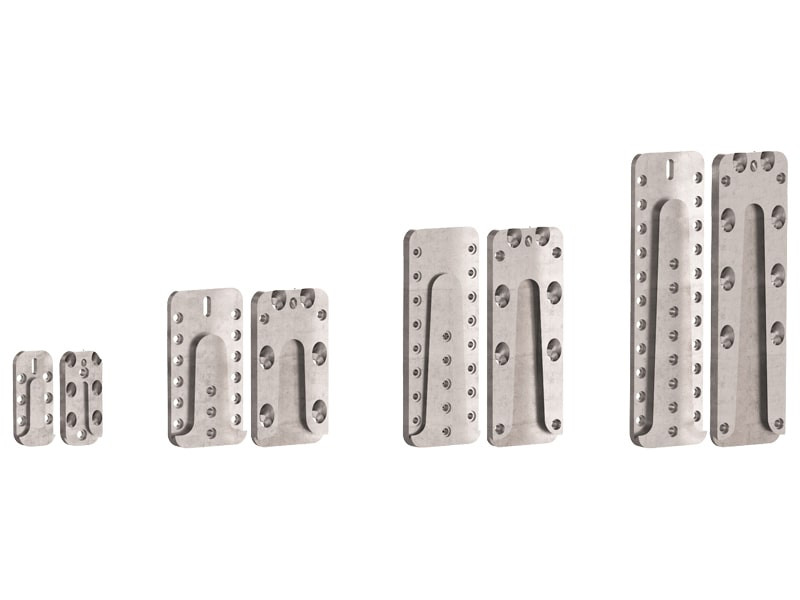

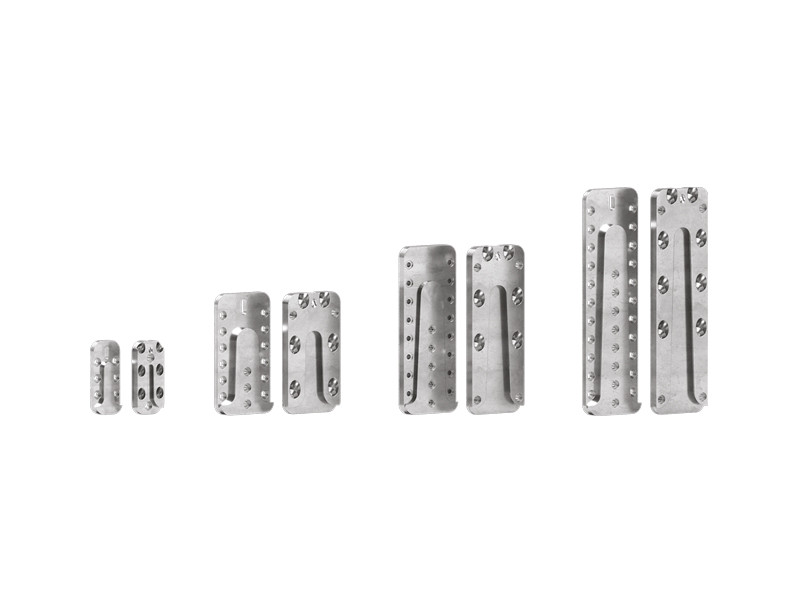

È disponibile in cinque versioni, per adattarsi alla trave secondaria e al carico applicato. Resistenze superiori a 60 kN.

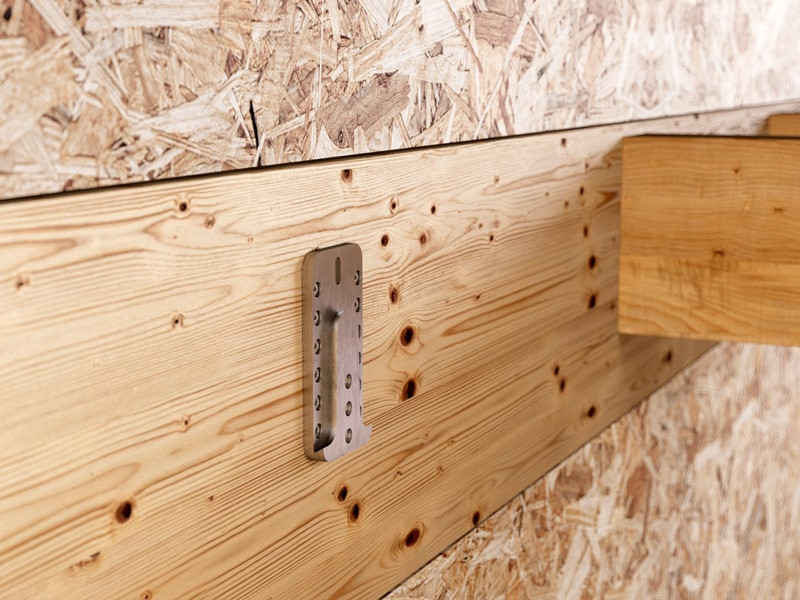

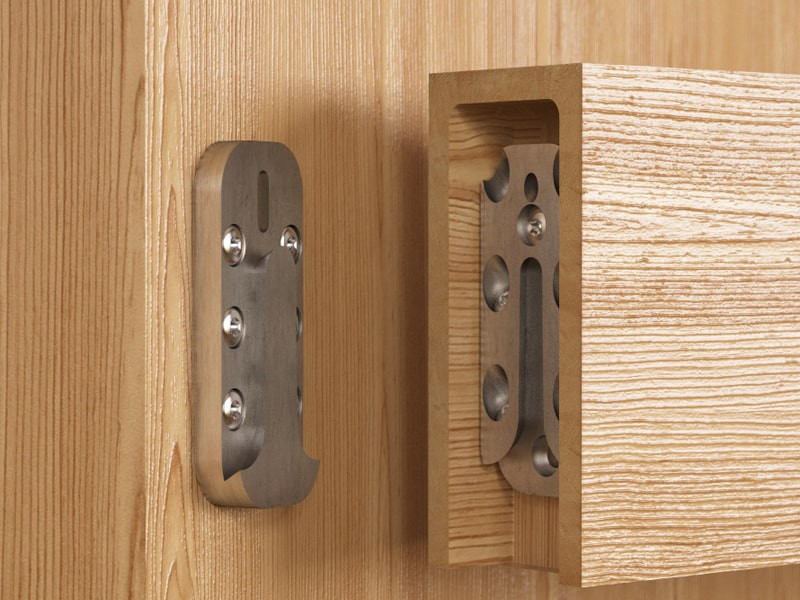

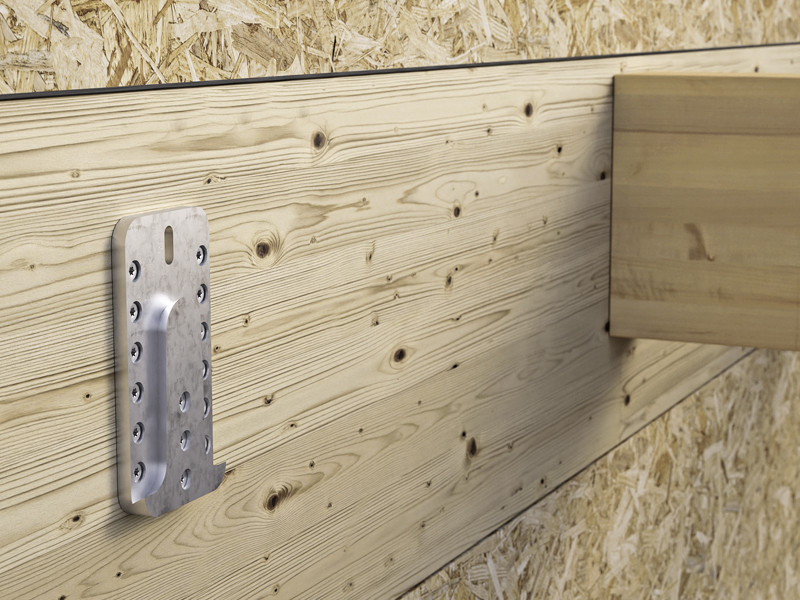

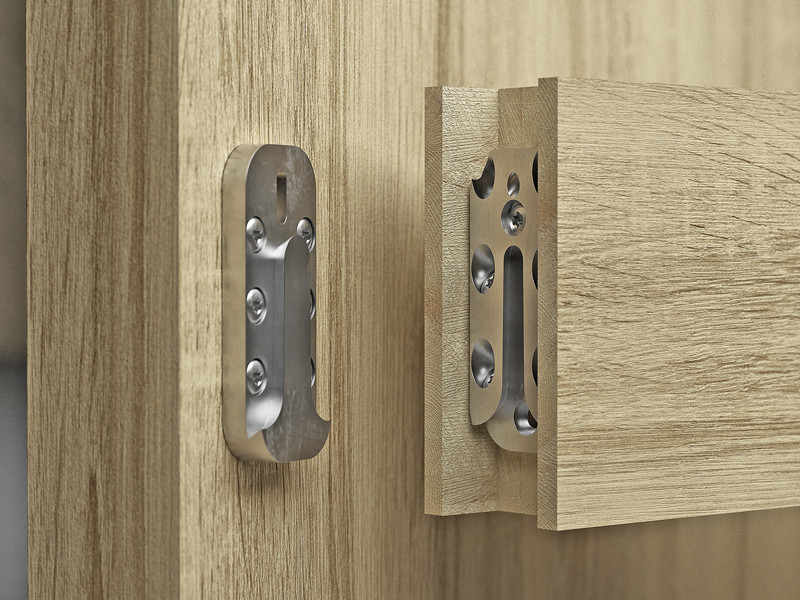

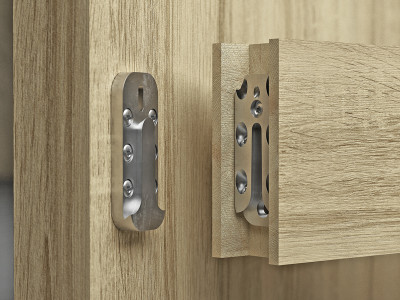

UV-T, il connettore a scomparsa per connessioni rimovibili legno-legno .

Video

Resistenze certificate in tutte le direzioni di carico , per un fissaggio sicuro anche in presenze di forze laterali, assiali e di sollevamento, quali sisma o vento.

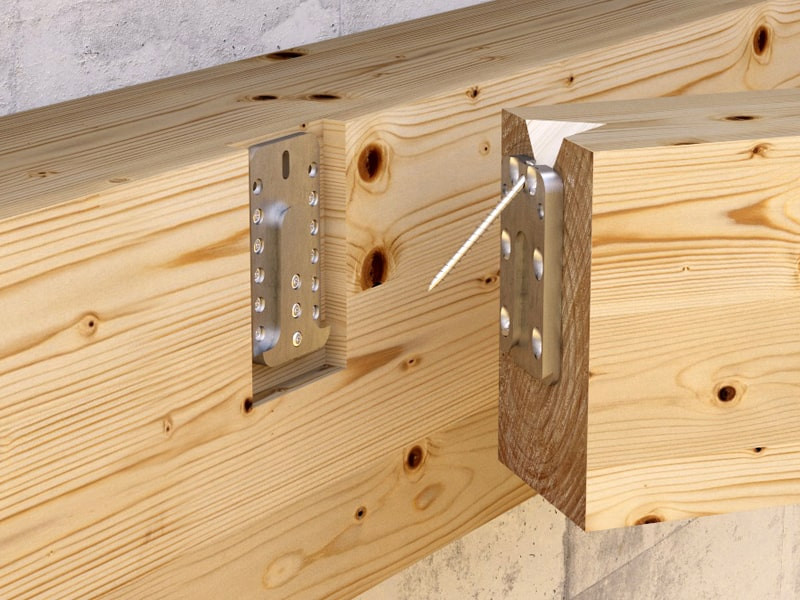

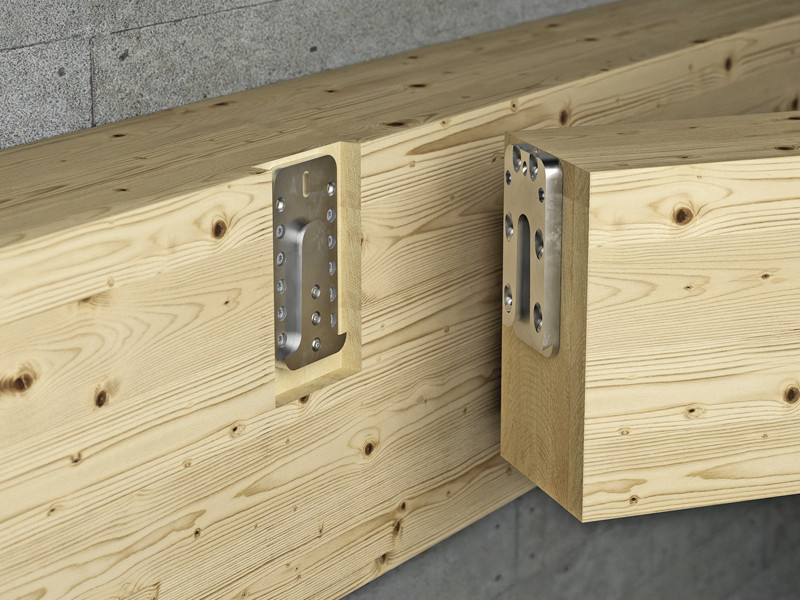

La piastra forata tridimensionale in lega di alluminio è ideale per la realizzazione di giunzioni a taglio legno-legno e applicazioni che esigono resistenza in tutte le direzioni; è altresì adatta all’impiego su legno massiccio e lamellare, X-LAM e LVL.

Documentazione

Scheda Tecnica
Scheda Tecnica USA
Dichiarazione di prestazione (DOP) Scarica
File CAD

UV-T

CODICE B
[mm]
H
[mm]
s
[mm]
pz.
UVT3070 30 70 16 25
UVT4085 40 85 16 25
UVT60115 60 115 16 25
UVT60160 60 160 16 10
UVT60215 60 215 16 10

Voci di Capitolato

Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-legno, tipo UV-T.
Marcatura CE in accordo a ETA

Campi d'impiego:

– Giunzione legno-legno

Materiale:

– Piastra forata tridimensionale in lega di alluminio

Geometria:
Angolare: :

– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
