PROFILO AD AGGANCIO PER PANNELLI X-LAM
LOCK FLOOR
LOCK FLOOR è l’innovativo profilo in alluminio ad aggancio per giunzioni legno-legno e legno-calcestruzzo che assicura resistenze eccezionali.

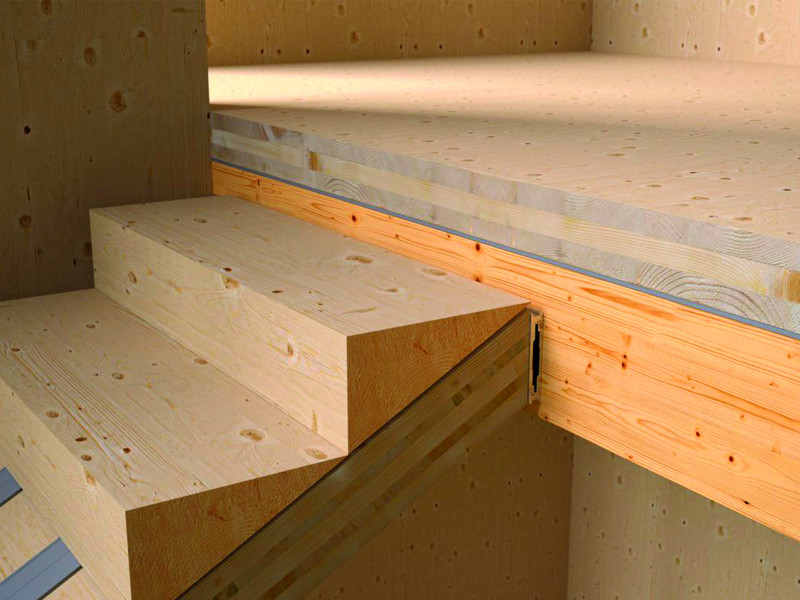

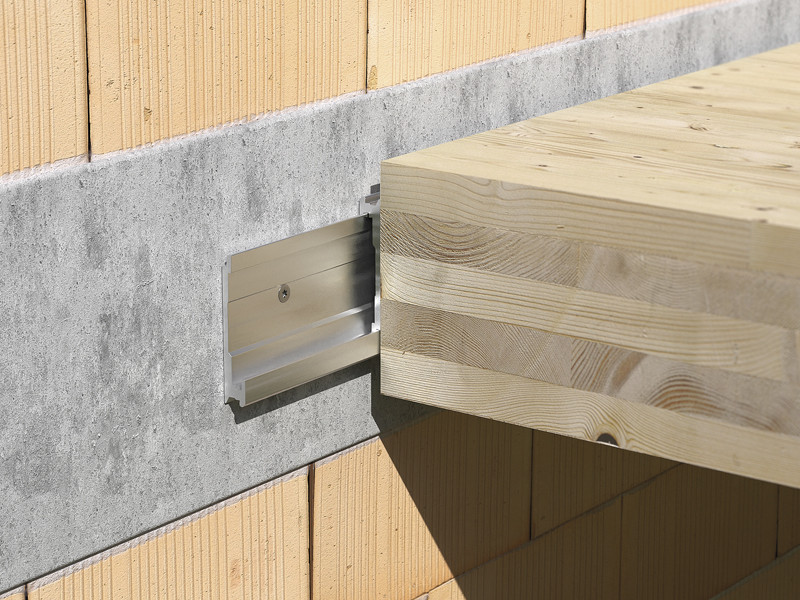

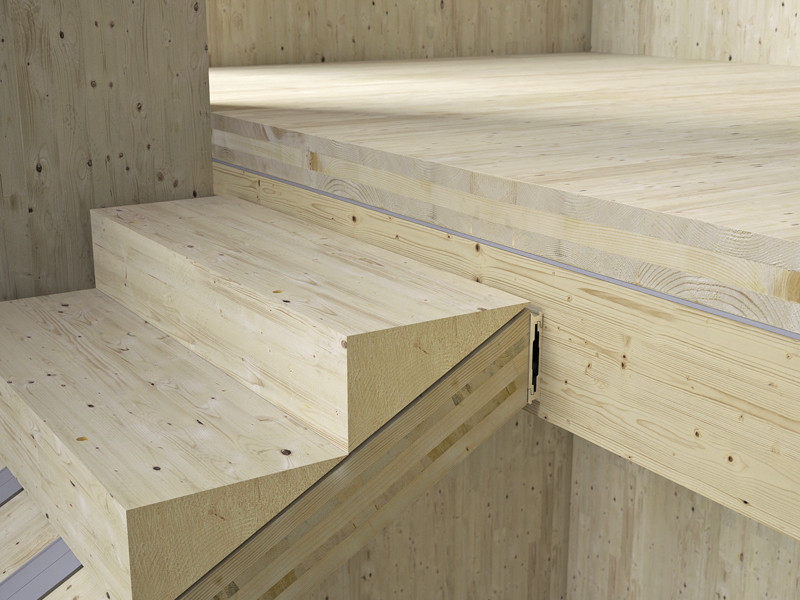

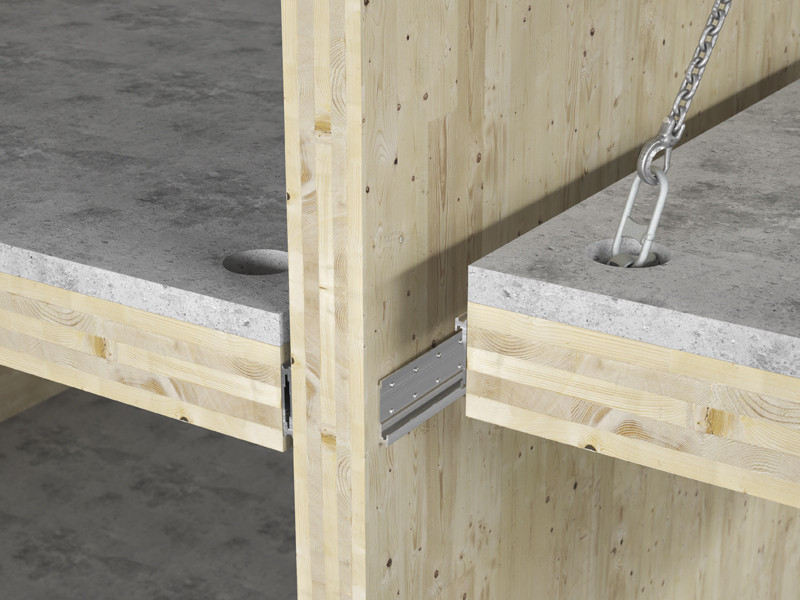

Rimovibile rapidamente, è ideale per la realizzazione di solai in X-LAM con appoggio su parete in calcestruzzo o in X-LAM. Adatto anche per l'aggancio alla struttura in legno di pareti di tamponamento prefabbricate, rampe scala o pensiline.
L’INNOVATIVO PROFILO AD AGGANCIO LOCK FLOOR: MASSICCIO, GARANTITO, DISASSEMBLABILE.

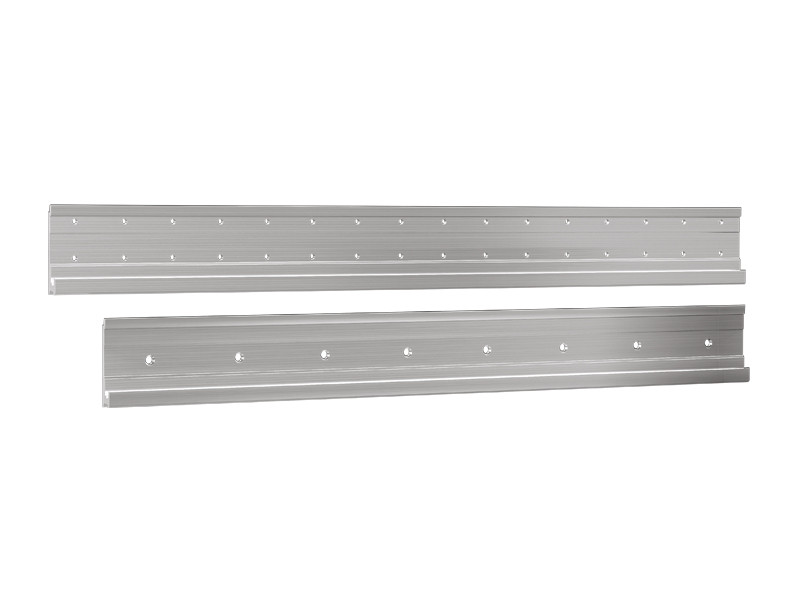

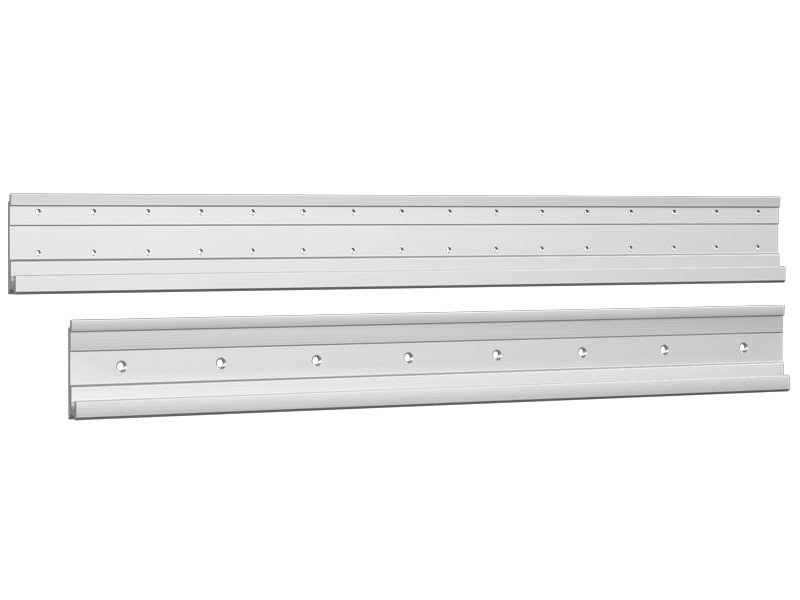

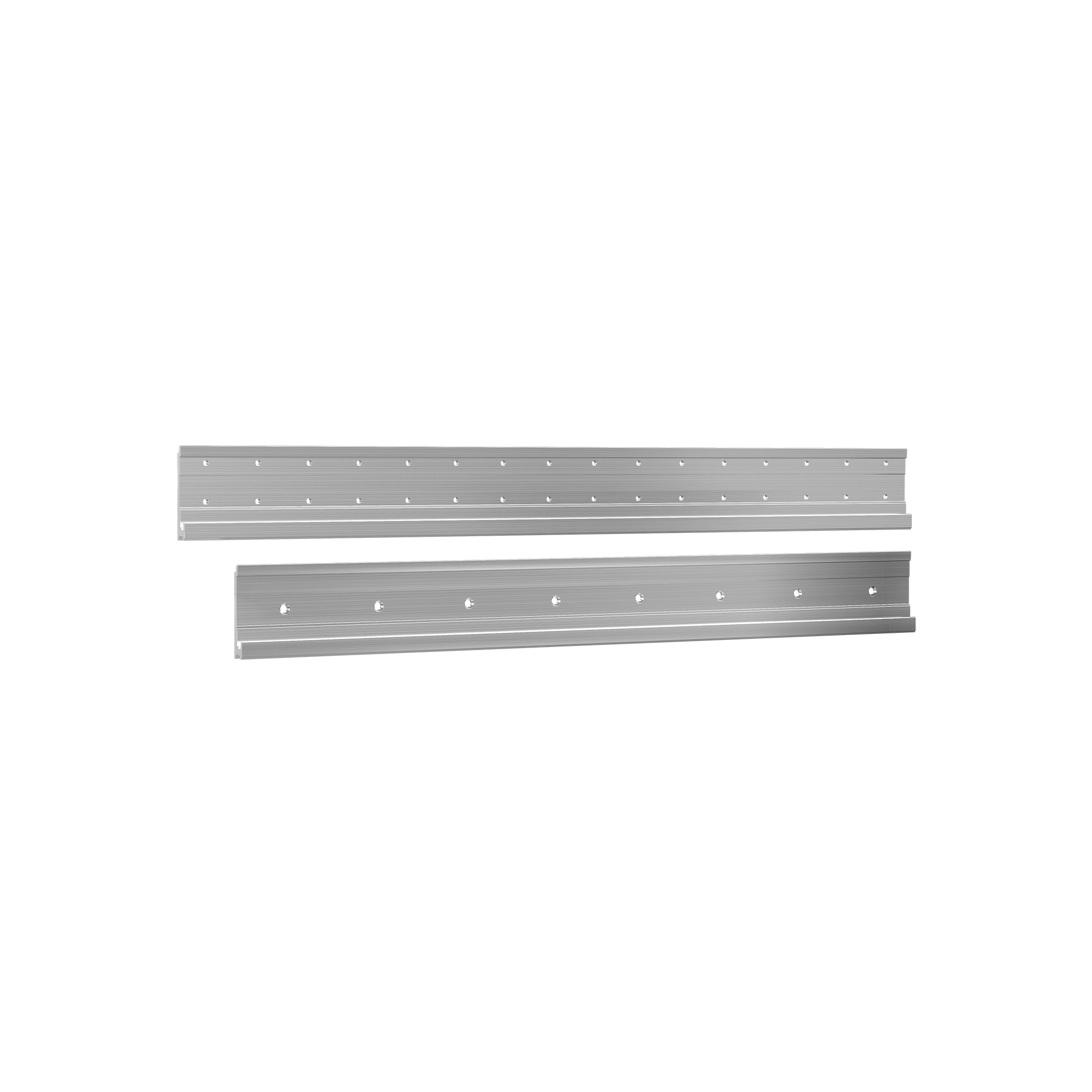

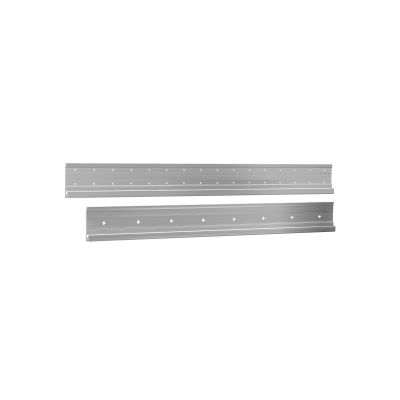

LOCK FLOOR consiste in un profilo in lega di alluminio. Disponibile in due versioni: per connessioni su parete in X-LAM o su parete in calcestruzzo. Grazie al montaggio con un'unica tipologia di vite, l'installazione di LOCK FLOOR è comoda e veloce. Le due parti del connettore possono essere preinstallate sul pannello X-LAM e sulla parete, senza la necessità di eseguire fissaggi durante la posa.
Documentazione
| Scheda Tecnica | |
|---|---|
| Scheda Tecnica USA | |
| Certificato ETA | |
| Dichiarazione di prestazione (DOP) | Scarica |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
LOCK T FLOOR
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| LOCKTFLOOR135 | 1200 | 135 | 22 | 1 |
LOCK C FLOOR
| CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| LOCKCFLOOR135 | 1200 | 135 | 22 | 1 |
Voci di Capitolato
Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-legno, tipo LOCK T FLOOR, e legno-calcestruzzo tipo LOCK C FLOOR.
Marcatura CE in accordo a ETA 19/0831
Campi d'impiego:
– Giunzione legno-legno
– Giunzione legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in lega di alluminio
Geometria:
Angolare:
– H (mm):
– Piastra base (mm):
– Spessore s (mm):
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
