CONNETTORE A SCOMPARSA RIMOVIBILE

DISC FLAT

DISC FLAT è il connettore rimovibile a scomparsa ideale per la realizzazione di giunzioni a taglio e collegamenti a trazione tra elementi lignei.

È resistente a forze sia di taglio che di trazione, grazie al serraggio degli elementi tramite barra passante.

Video

DISC FLAT, IL CONNETTORE RIMOVIBILE UNIVERSALE PER GIUNZIONI NASCOSTE.

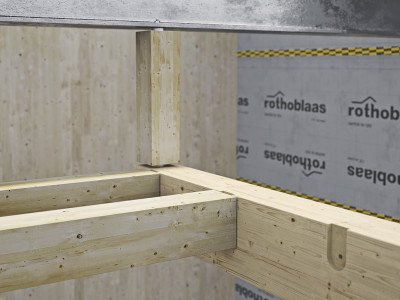

La posa in opera di DISC FLAT è semplice e veloce, grazie alla possibilità di serraggio successivo al montaggio. Utilizzabile anche per strutture temporanee, può essere rimosso con semplicità grazie al sistema a barra passante.

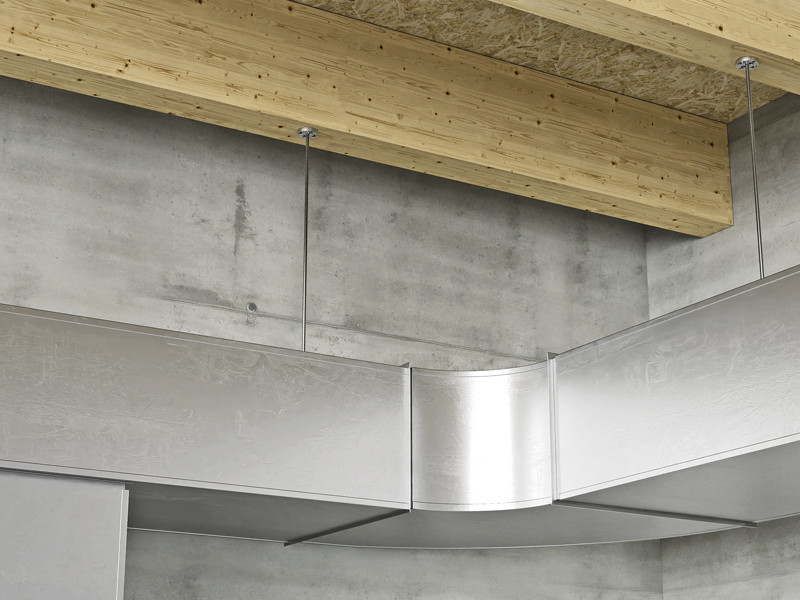

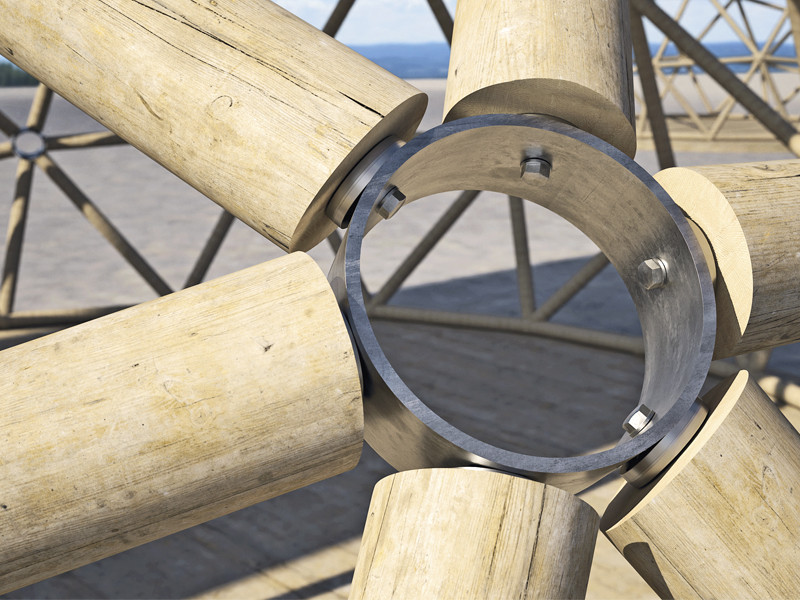

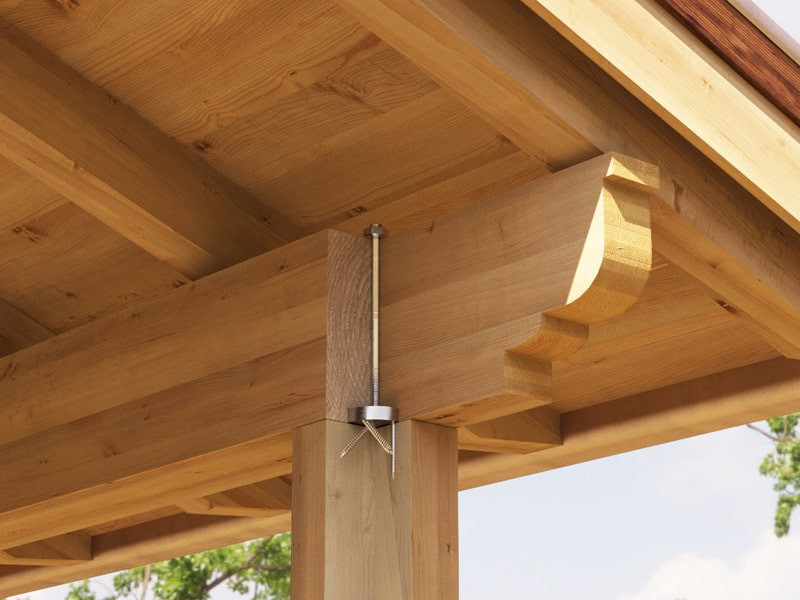

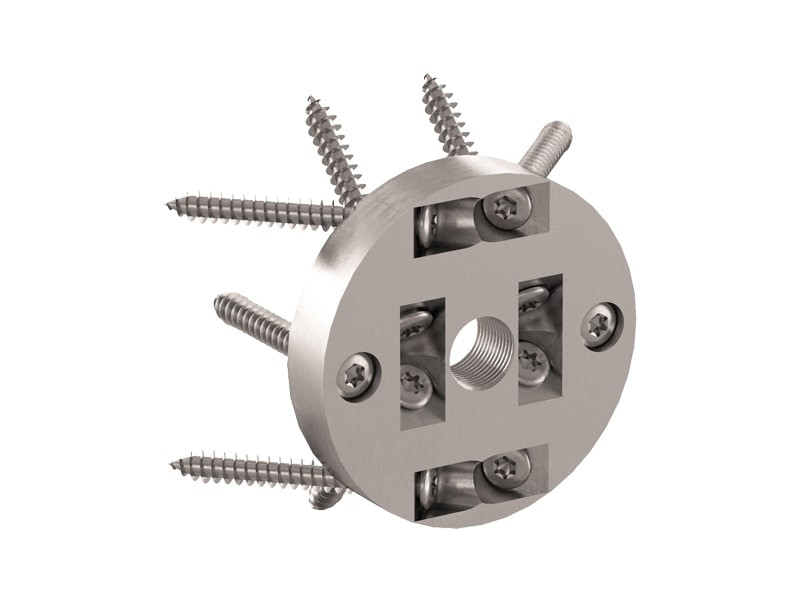

È un connettore “jolly”, da fissare con apposite viti su qualsiasi punto di un elemento strutturale in legno e dispone di un foro filettato, adatto per bulloni, barre filettate o ancoranti filettati per calcestruzzo. Rende possibile il fissaggio di un elemento strutturale in legno a qualsiasi altro elemento strutturale, tramite un semplice connettore filettato.

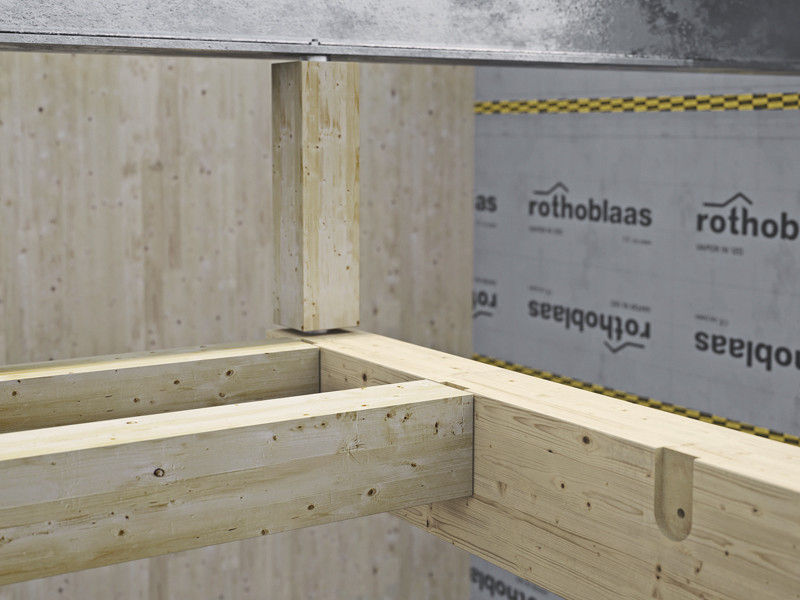

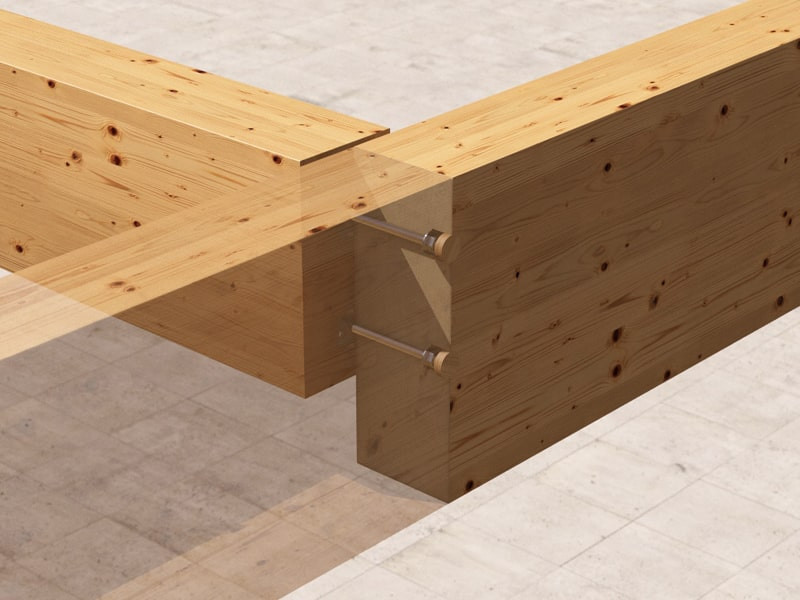

Con DISC FLAT realizzi giunzioni completamente a scomparsa, assicurando una resa estetica gradevole. È concepito per giunzioni a taglio e trazione legno-legno in tutte le direzioni della trave secondaria. In acciaio al carbonio con zincatura galvanica, è ideale per applicazione su legno massiccio e lamellare, X-LAM, LVL e pannelli a base di legno. Marcatura CE secondo ETA.

Documentazione

Scheda Tecnica
Certificato ETA
File BIM.ifc
File BIM.rfa

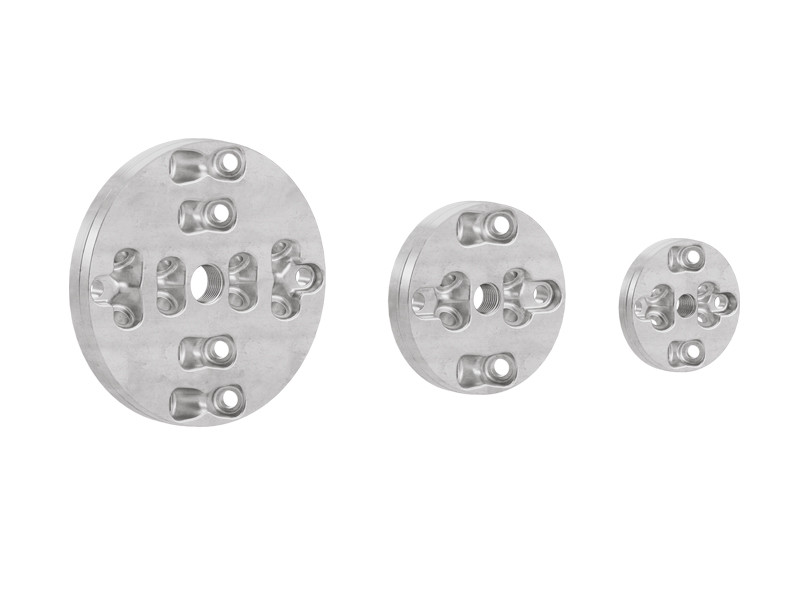

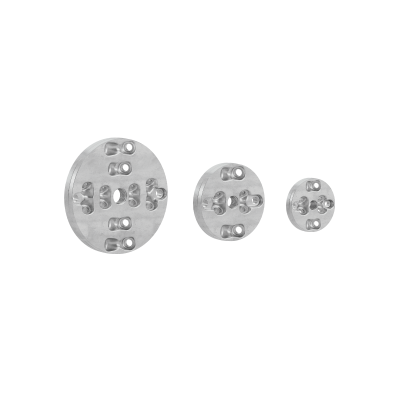

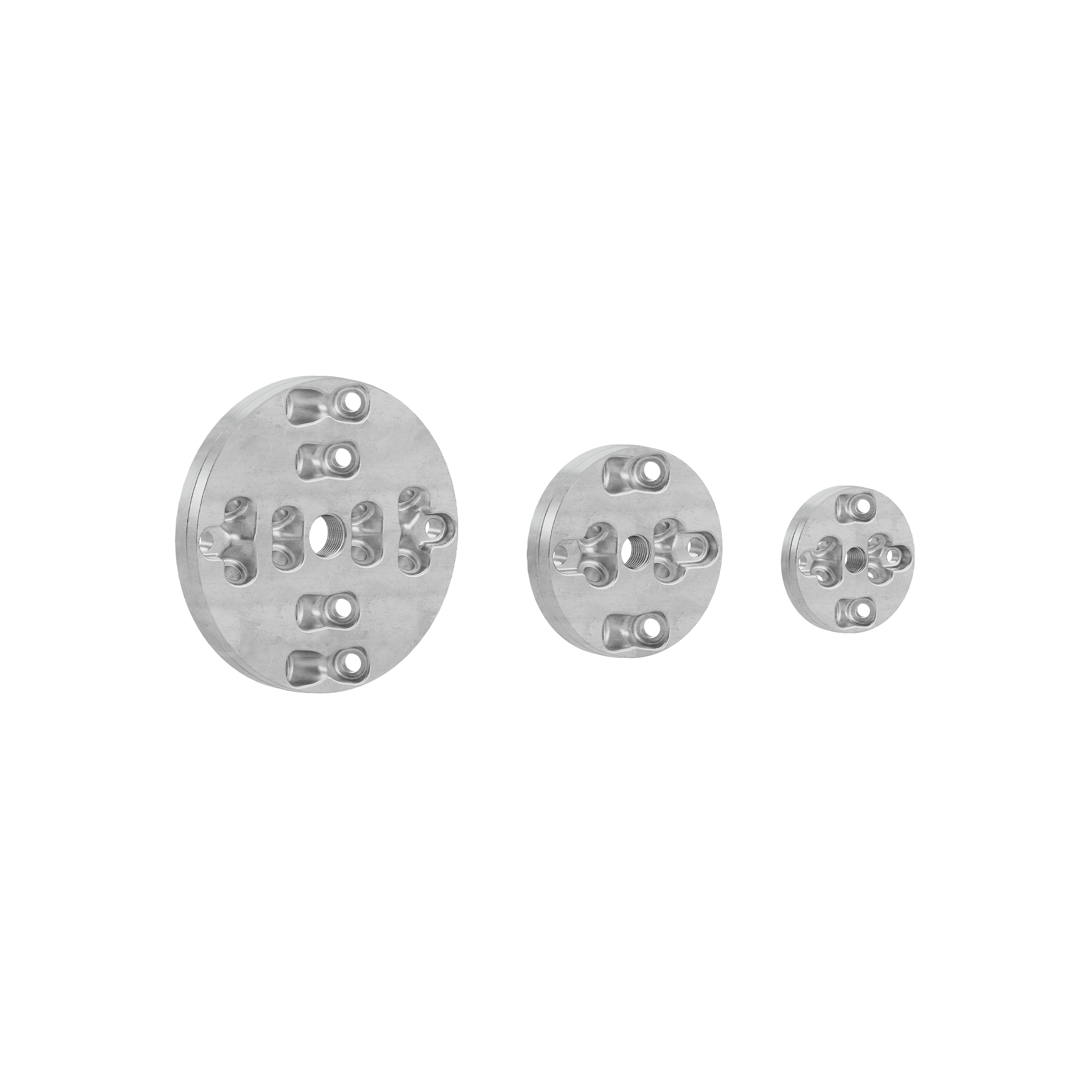

DISC FLAT

CODICE d
[mm]
pz.
DISCF55 Ø55 20
DISCF80 Ø80 10
DISCF120 Ø120 5

Voci di Capitolato

Fornitura e posa in opera di connettore a scomparsa rimovibile, tipo DISC FLAT.
Marcatura CE in accordo a ETA 19/0706

Campi d'impiego:

– Giunzione legno-legno

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:
Angolare: :

– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
