STAFFE PER TRAVI IN LEGNO A SCOMPARSA IN ALLUMINIO ALUMIDI

Staffe per travi in legno: giunzioni a scomparsa per solai e coperture

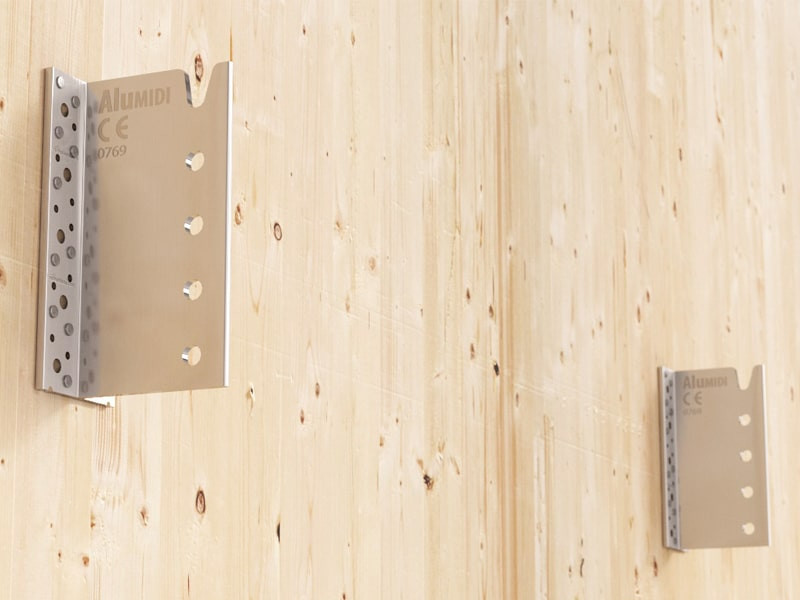

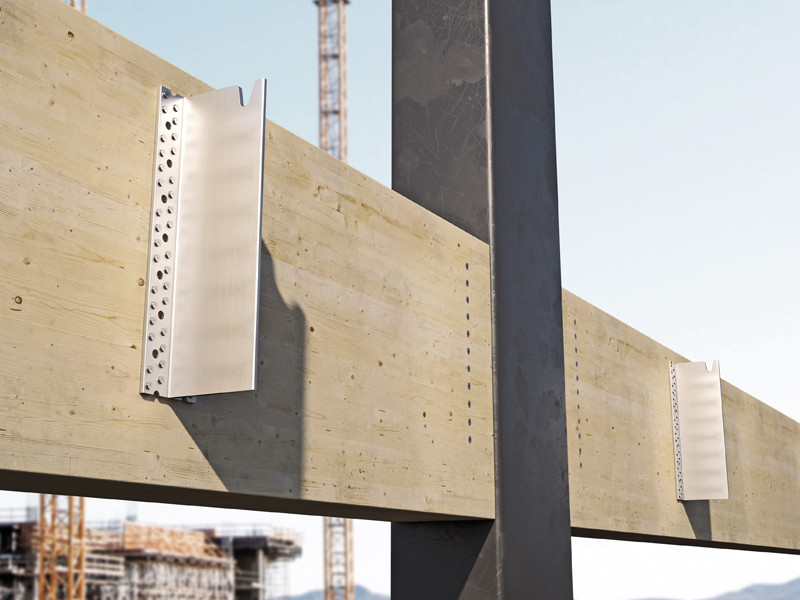

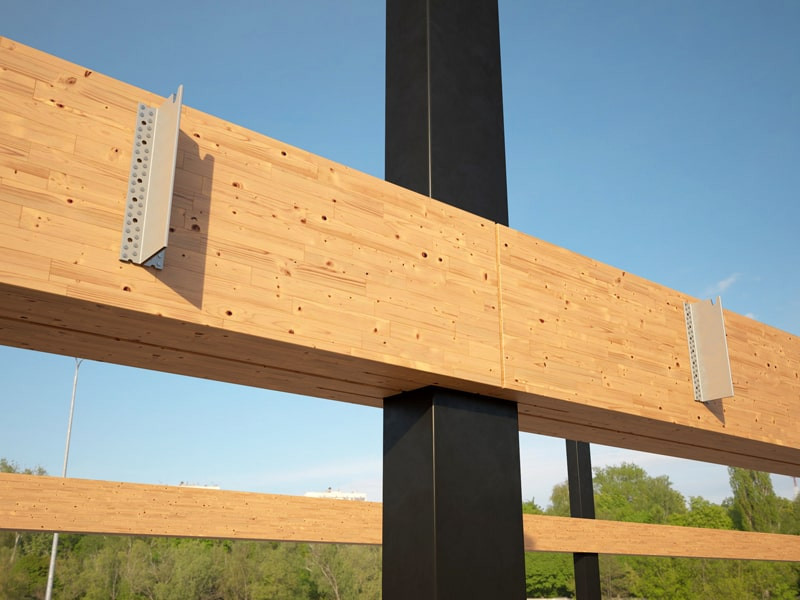

ALUMIDI è la staffa per travi in legno prodotta per estrusione in lega di alluminio EN AW-6005A, priva di saldature. Progettata per giunzioni a scomparsa legno-legno e legno-calcestruzzo, si applica su legno massiccio softwood e hardwood, legno lamellare, LVL e X-LAM. Adatta a solai e coperture di medie dimensioni, trova impiego anche in strutture post and beam e in ambienti esterni non aggressivi. La giunzione a scomparsa garantisce continuità estetica e soddisfa i requisiti di resistenza al fuoco.

Contatta l'agente

Descrizione
Documentazione
Codici e dimensioni
Prodotti correlati

Descrizione

Staffe a scomparsa certificate: resistenze, versioni e sistemi di fissaggio

Le staffe per travi in legno a scomparsa ALUMIDI sono certificate ETA-09/0361 con resistenze verificate in tutte le direzioni (verticale, orizzontale e assiale), anche per travi inclinate e in zona sismica.

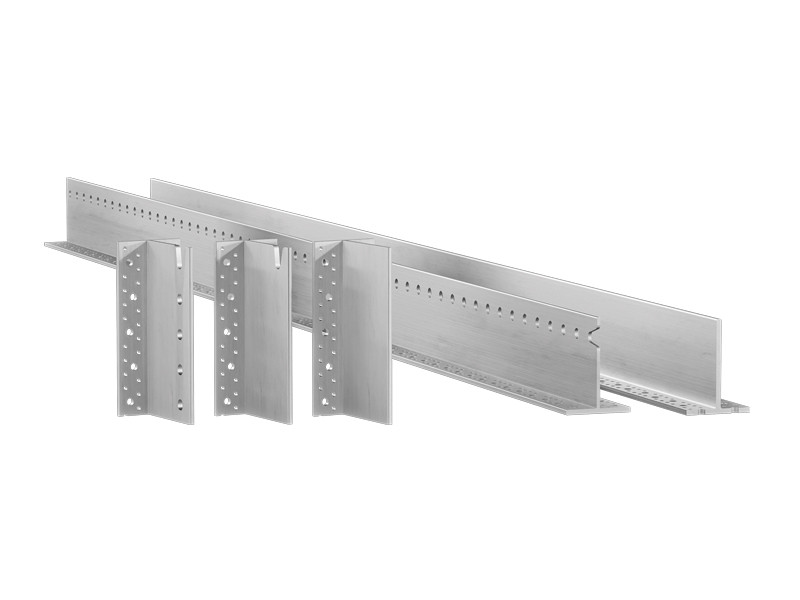

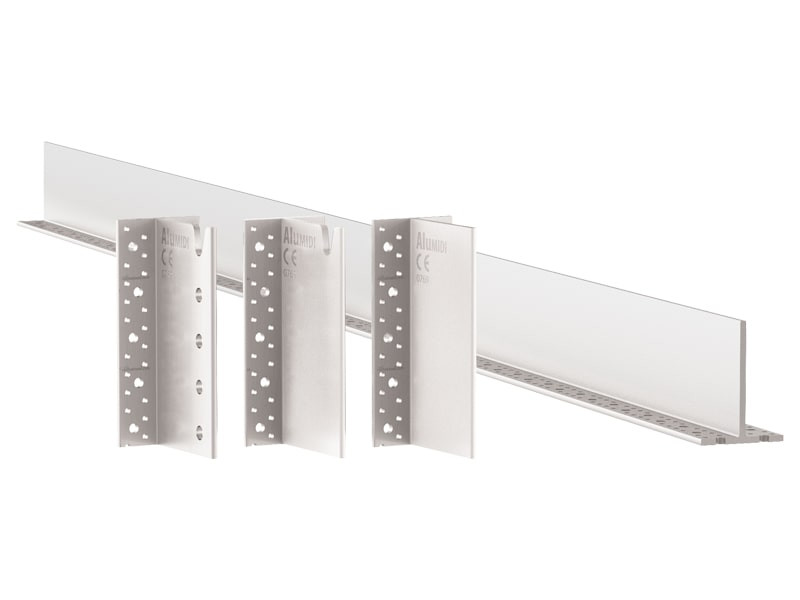

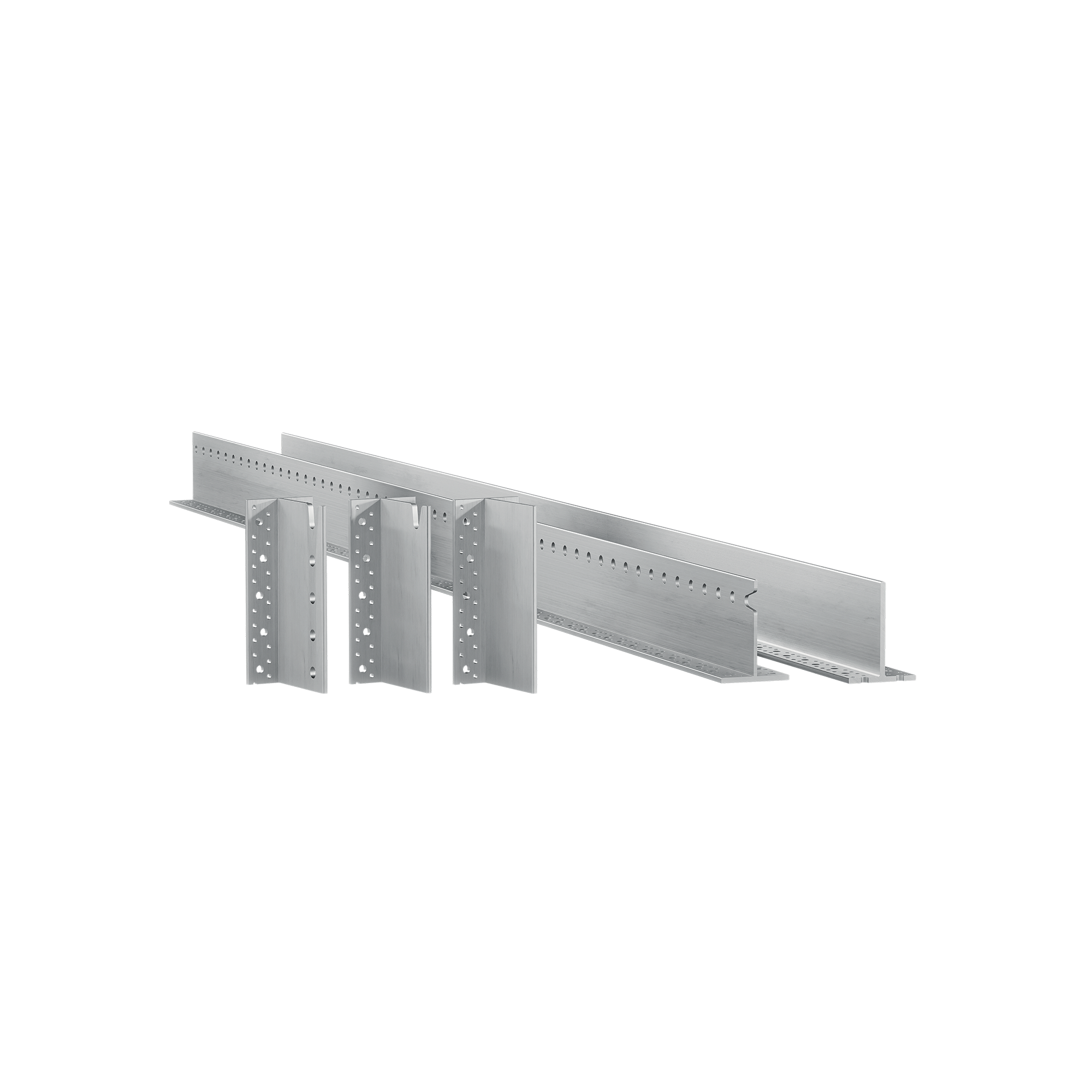

Tre versioni disponibili: senza fori, con fori e con svasatura superiore per installazione top-down
• Versione lunga 2200 mm, adattabile in lunghezza con passo 40 mm
• Fori ottimizzati per fissaggi su diversi supporti: legno con chiodi LBA o viti LBS, calcestruzzo armato con ancoranti chimici VIN-FIX, acciaio con bulloni
• Compatibilità con spinotti autoforanti SBD, per maggiore tolleranza su superfici irregolari

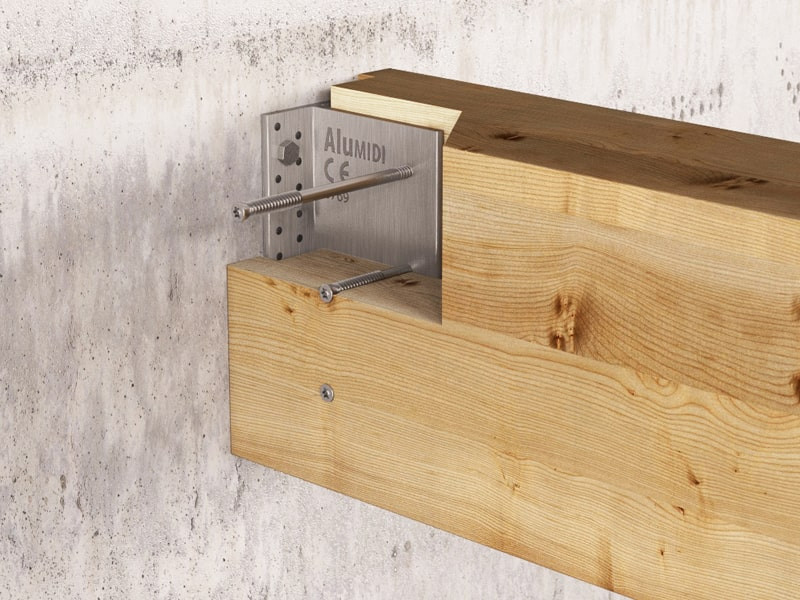

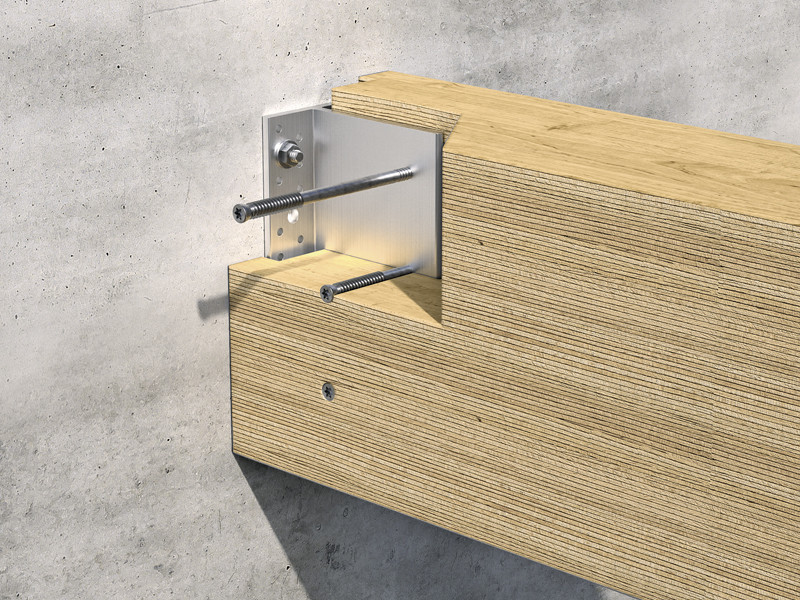

Staffe a scomparsa per travi in legno: funzionano anche su calcestruzzo?

Sì. ALUMIDI è certificata per giunzioni sia legno-legno che legno-calcestruzzo, con valori statici testati per entrambe le configurazioni.
Per il fissaggio su calcestruzzo si usano ancoranti chimici VIN-FIX Ø8 in accordo a ETA-20/0363, con barre filettate INA installate a file alternate.
Possono essere utilizzati ancoraggi alternativi calcolati tramite software MyProject.

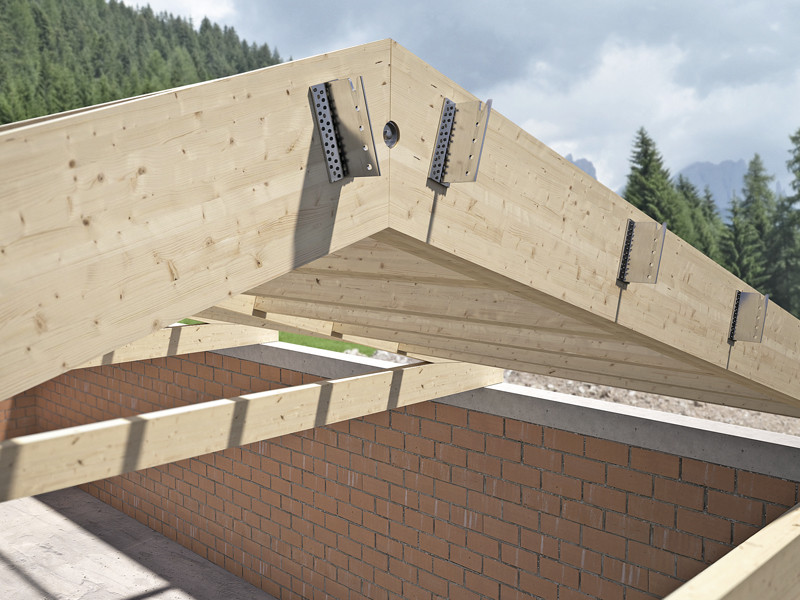

È possibile utilizzare staffe a scomparsa con travi inclinate?

Sì. ALUMIDI può essere utilizzata anche con travi inclinate, dove i carichi non agiscono in una sola direzione ma si combinano tra loro.
Le resistenze sono verificate anche per configurazioni non ortogonali, quindi il sistema è adatto a coperture inclinate, telai tridimensionali e strutture prefabbricate.
La progettazione del nodo va verificata in funzione dell’angolo di inclinazione e dei vincoli.

Come installare staffe a scomparsa per travi in legno in prefabbricazione?

L’installazione avviene generalmente in fase di prefabbricazione, con lavorazioni precise sugli elementi lignei che consentono un accoppiamento corretto in cantiere.
La posa segue sequenze definite e richiede il rispetto delle quote e delle profondità di inserimento previste, per garantire il corretto trasferimento delle azioni.

Documentazione

Scheda Tecnica
Scegli una lingua
Certificato ETA

Scegli una lingua
File CAD
Scegli una lingua
File per Concrete Anchor
Scegli una lingua
File BIM.ifc

Scegli una lingua
File BIM.rfa
Scegli una lingua
- File BIM.rfa English
- File BIM.rfa Italian

ALUMIDI SENZA FORI

CODICE	H [mm]	H [in]	pz.
ALUMIDI80	80	3 1/8''	25
ALUMIDI120	120	4 3/4''	25
ALUMIDI160	160	6 1/4''	25
ALUMIDI200	200	8''	15
ALUMIDI240	240	9 1/2''	15
ALUMIDI2200	2200	86 5/8''	1

ALUMIDI SENZA FORI CON SVASATURA SUPERIORE

CODICE	H [mm]	H [in]	pz.
ALUMIDI280N	280	11''	15
ALUMIDI320N	320	12 5/8''	8
ALUMIDI360N	360	14 1/4''	8
ALUMIDI400N	400	15 3/4''	8
ALUMIDI440N	440	17 1/4''	8

ALUMIDI CON FORI

CODICE	H [mm]	H [in]	pz.
ALUMIDI120L	120	4 3/4''	25
ALUMIDI160L	160	6 1/4''	25
ALUMIDI200L	200	8''	15
ALUMIDI240L	240	9 1/2''	15
ALUMIDI280L	280	11''	15
ALUMIDI320L	320	12 5/8''	8
ALUMIDI360L	360	14 1/4''	8
ALUMIDI2200L	2200	86 5/8''	1
