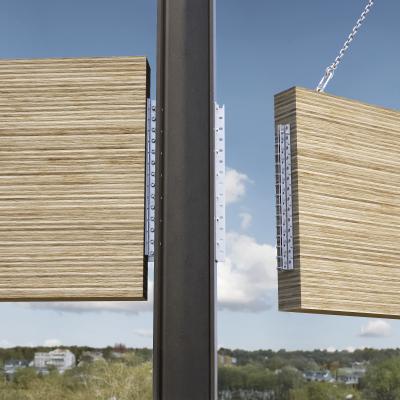

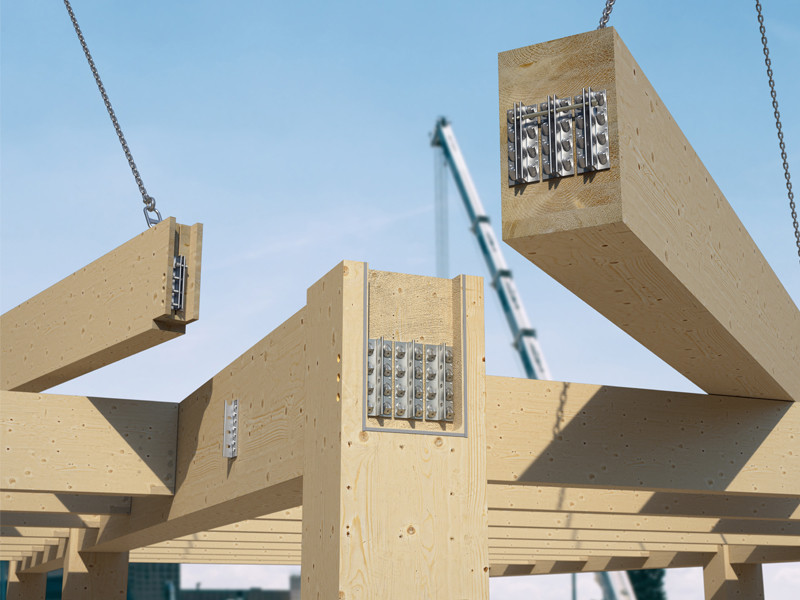

giunzione-a-scomparsa-travi-in-legno-lamellare-alumega

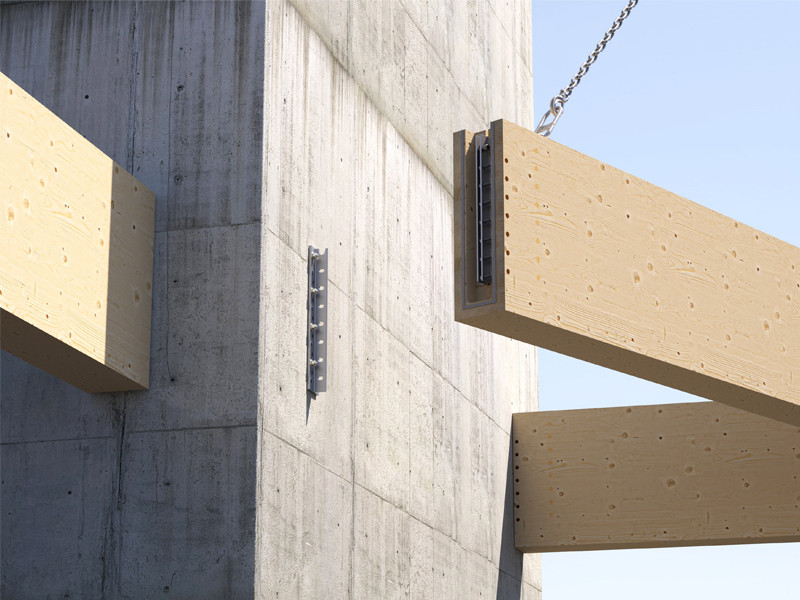

applicazione-giunzione-a-scomparsa-legno-calcestruzzo-edifici-ibridi-alumega

applicazione-installazione-con-jig-vgs-tolleranza-±4-mm-alumega

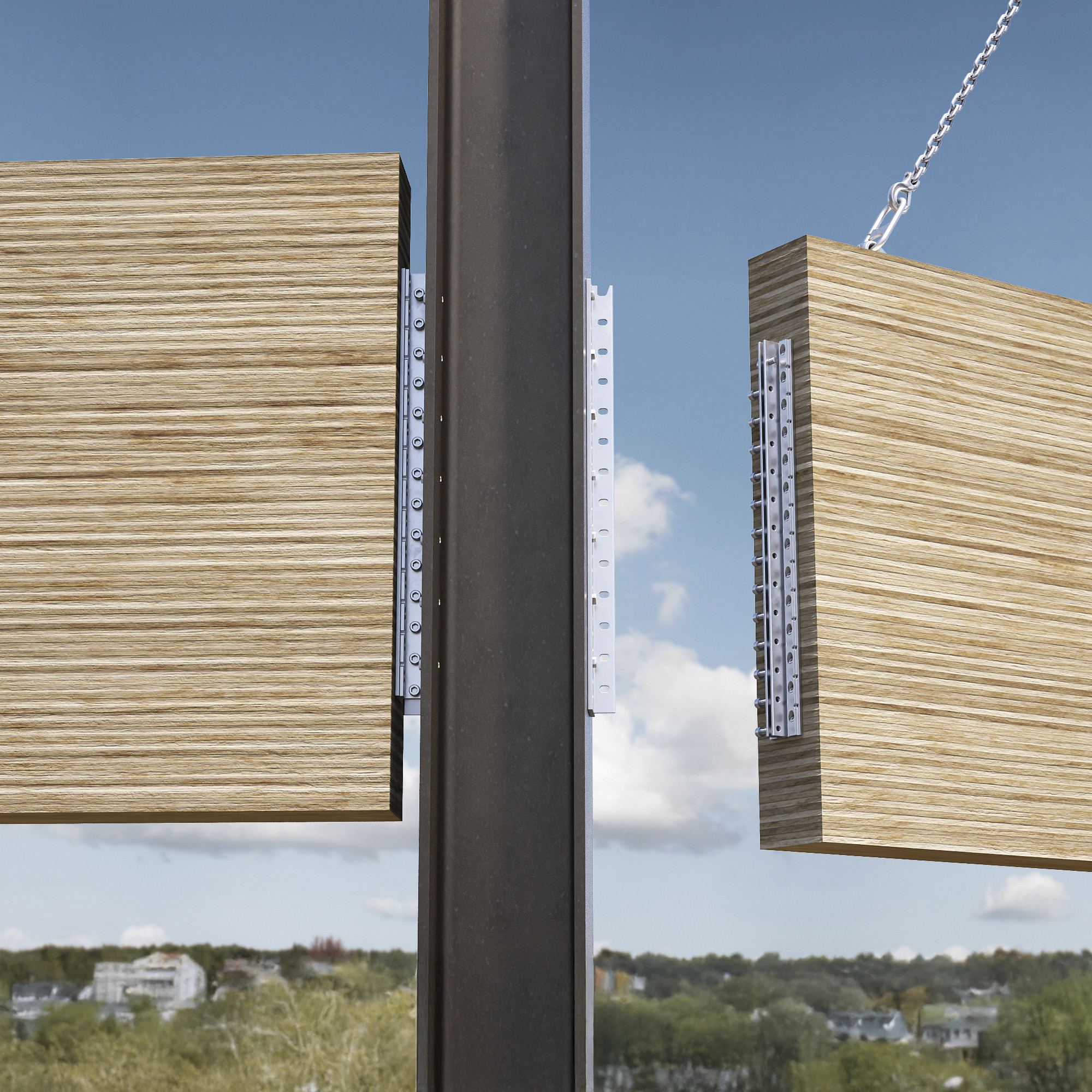

applicazione-connettore-a-scomparsa-per-strutture-post-and-beam-rothoblaas-alumega

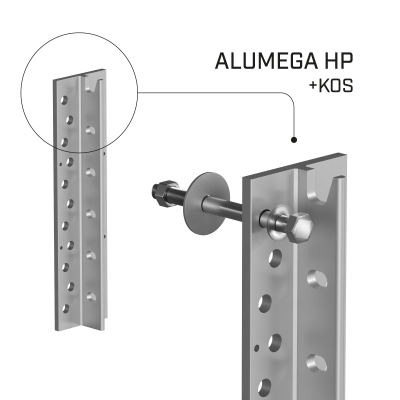

applicazione-connettore-a-cerniera-per-costruzioni-post-and-beam-alumega

New

ALUMEGA

GIUNZIONI A SCOMPARSA PER LEGNO ALUMEGA

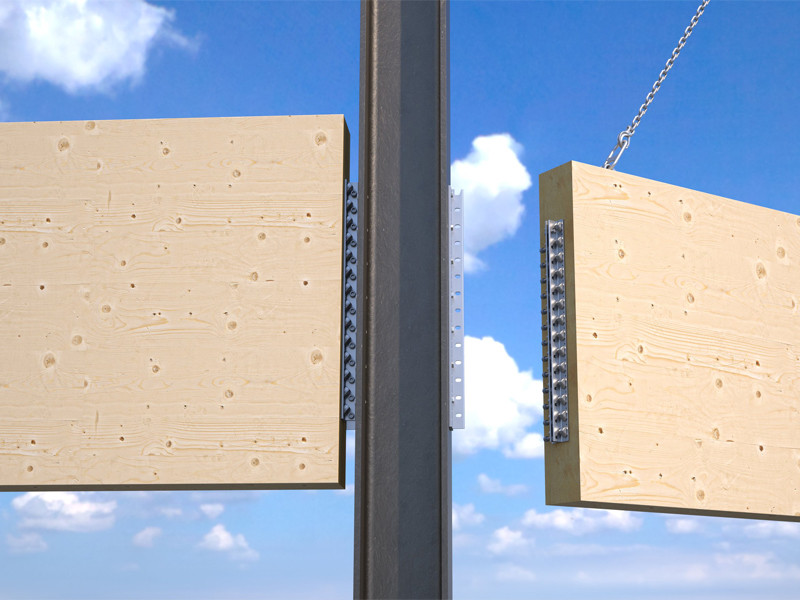

Il connettore a cerniera per Post and Beam

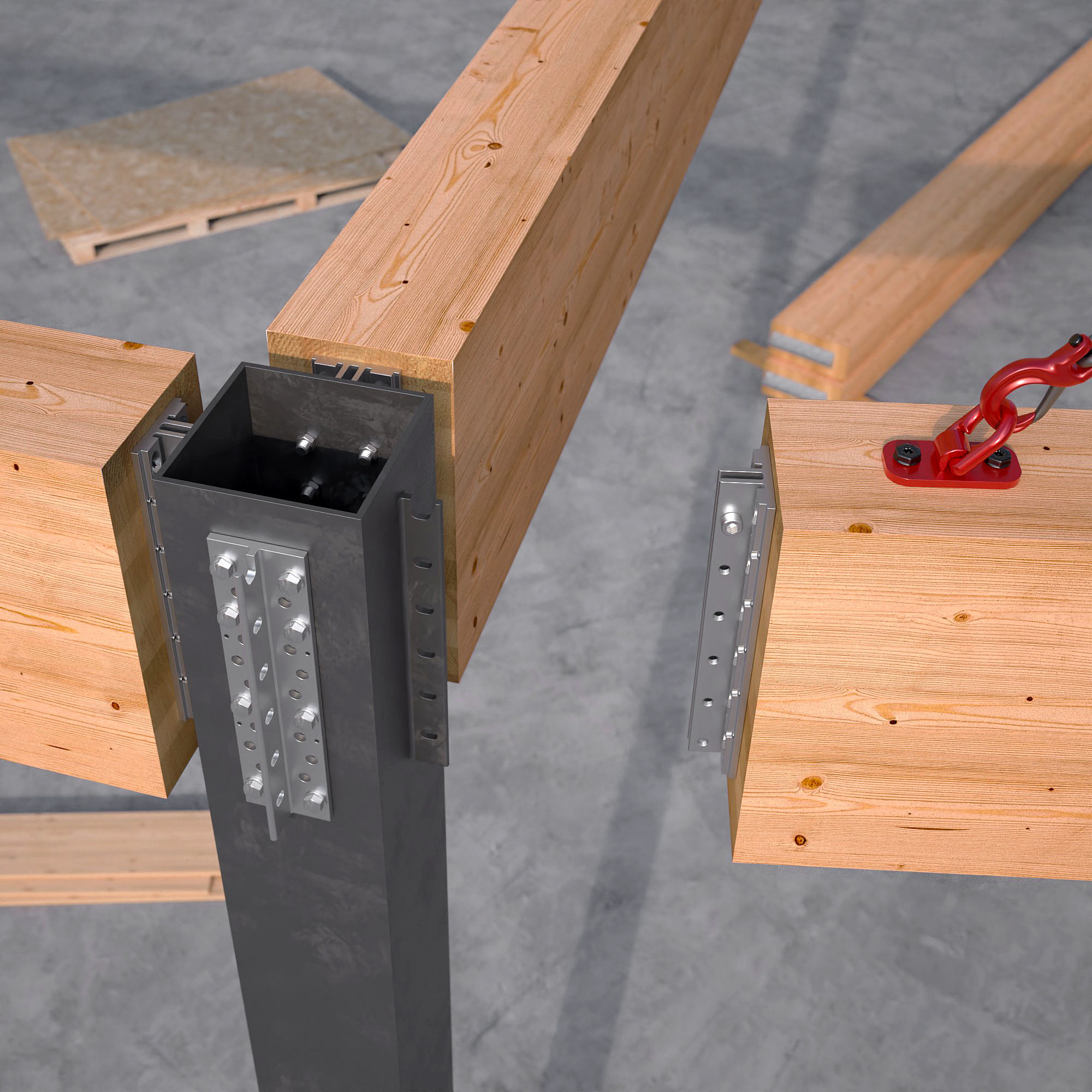

Le giunzioni a scomparsa per legno sono utilizzate quando è necessario combinare elevate resistenze strutturali con una finitura completamente invisibile.

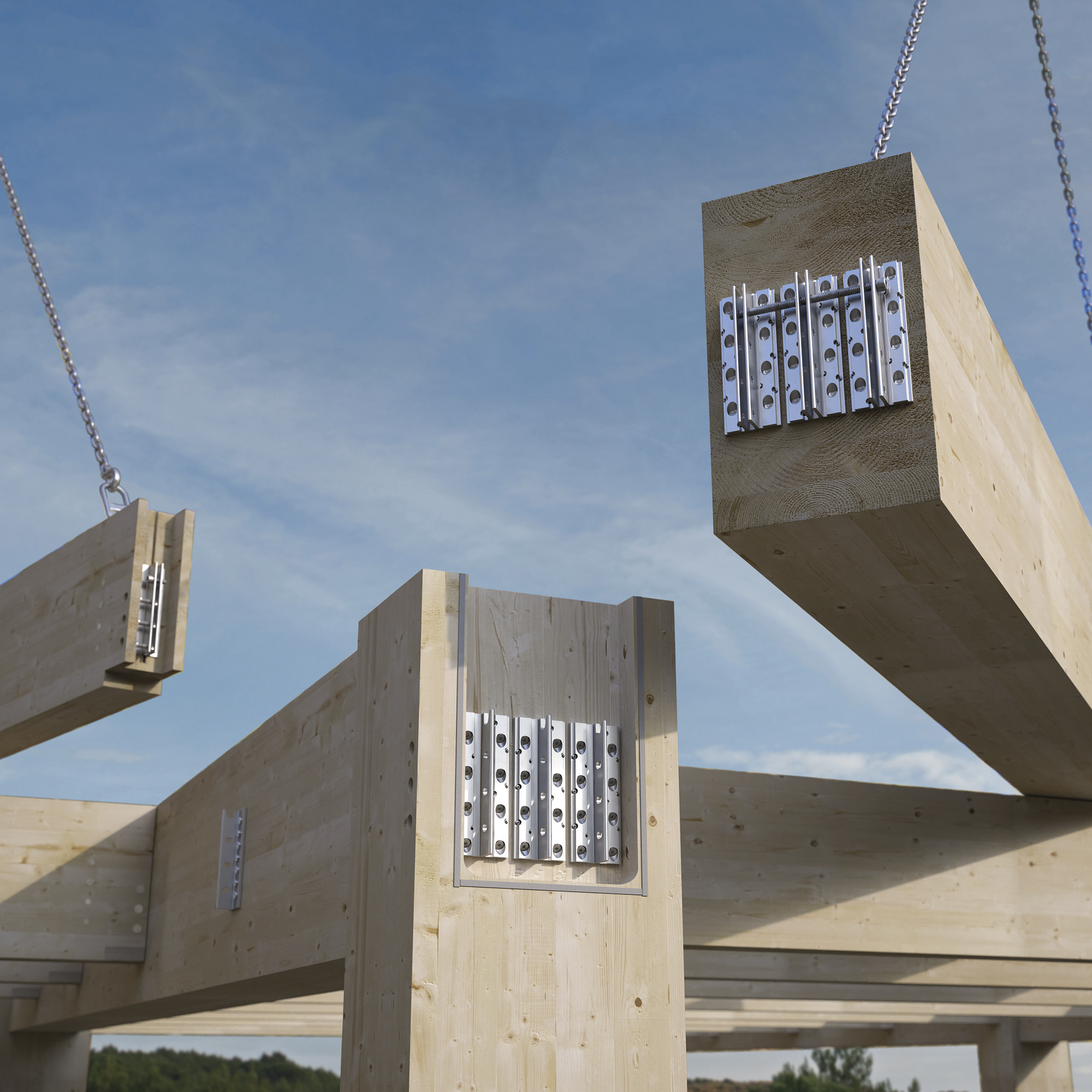

Il connettore ALUMEGA è progettato per connessioni trave-trave e trave-pilastro nei sistemi Post and Beam, anche con luci elevate. I componenti modulari HP, HVG, JVG, JS risolvono tutti i tipi di connessione su legno, calcestruzzo o acciaio.
La tolleranza assiale di 8 mm (± 4 mm) si adatta alle imprecisioni di installazione senza compromettere il comportamento strutturale. La connessione può essere preassemblata in stabilimento e completata in cantiere con semplici bulloni per acciaio, riducendo tempi e costi di montaggio.

Contatta l'agente

Descrizione
Documentazione
Codici e dimensioni

Descrizione

Caratteristiche tecniche del connettore a scomparsa legno ALUMEGA

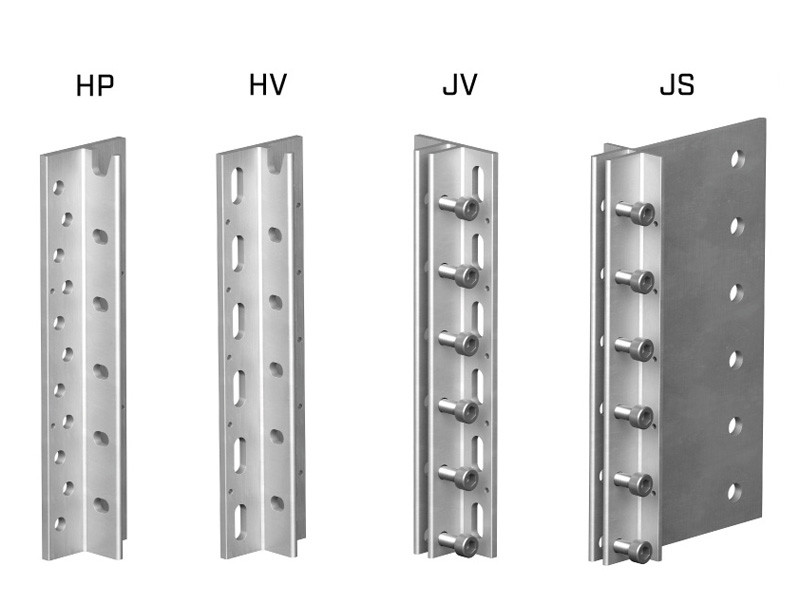

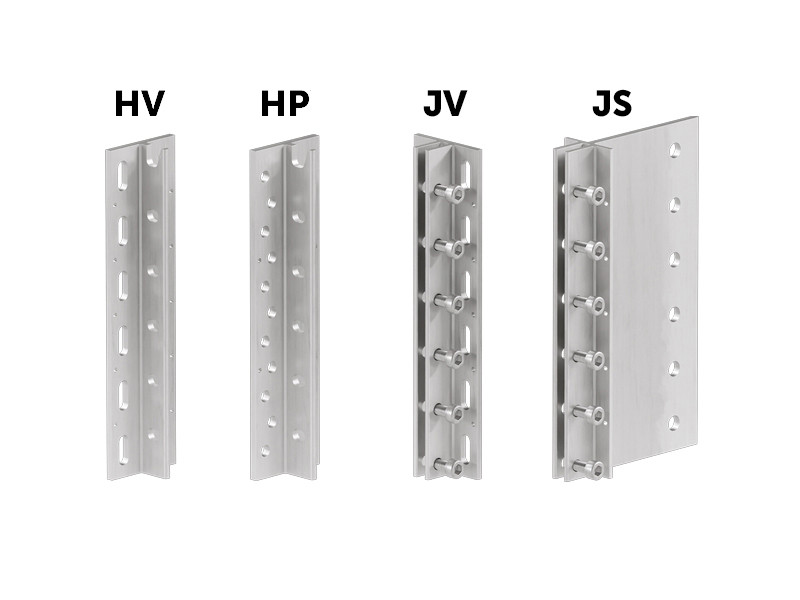

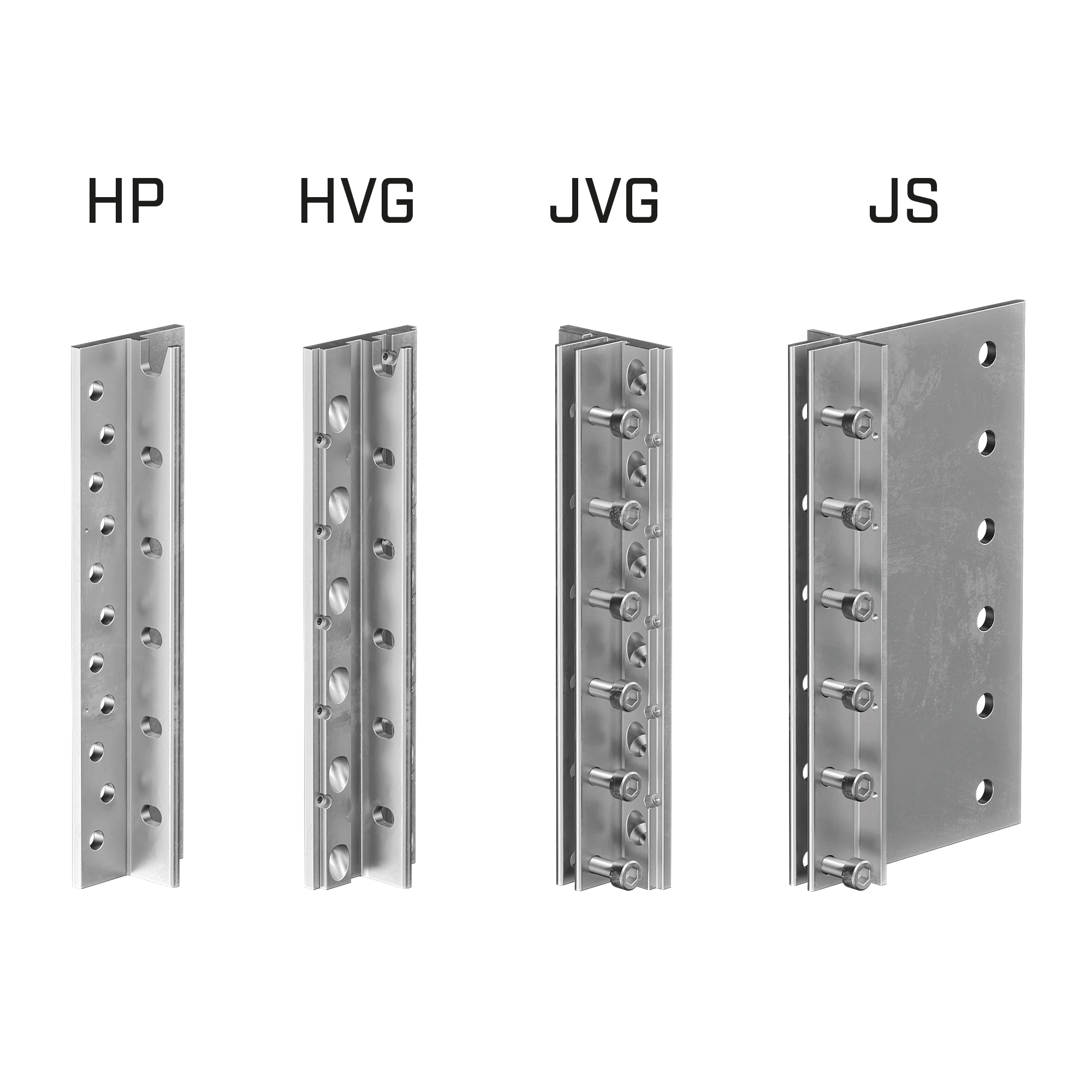

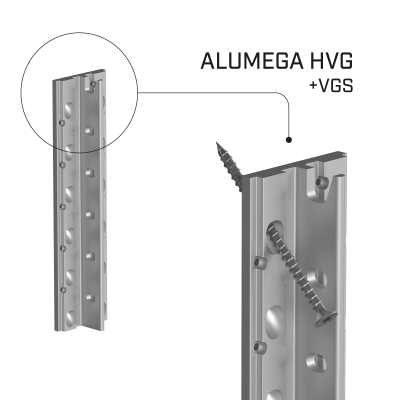

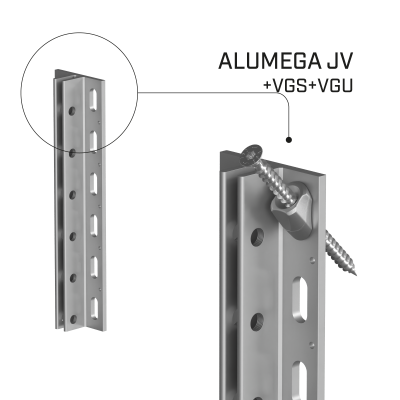

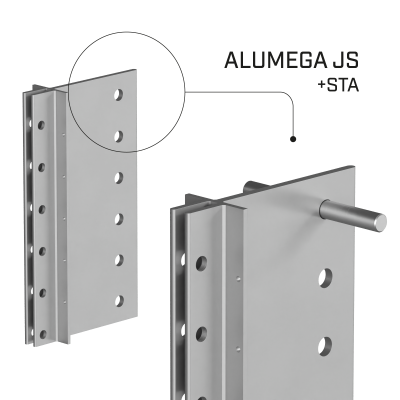

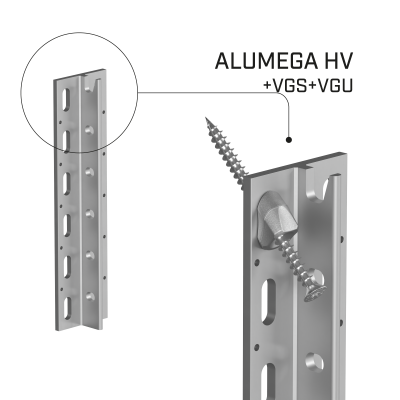

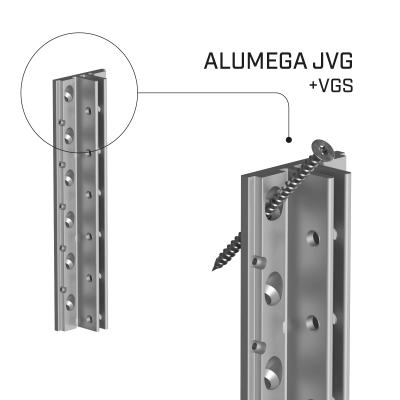

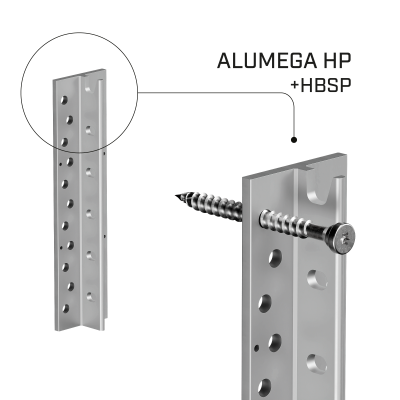

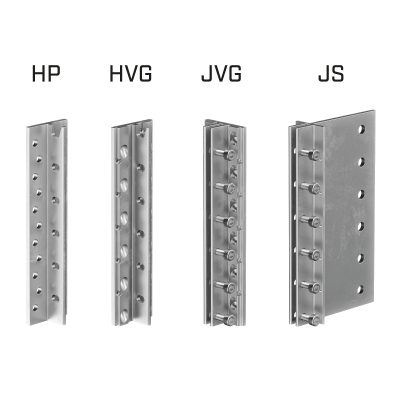

ALUMEGA è un connettore a scomparsa per legno realizzato in lega di alluminio EN AW-6082, disponibile nelle versioni HP, HVG, JVG, JS, con altezze da 240 a 840 mm e possibilità di taglio ogni 60 mm.
I fori asolati sull’anima garantiscono compatibilità rotazionale e comportamento strutturale a cerniera. Questa configurazione è compatibile con l’inter-story drift causato da sisma e vento. La svasatura superiore consente l’uso di un bullone come aiuto al posizionamento. Tutte le versioni sono progettate per una posa completamente a scomparsa, con protezione antincendio opzionale tramite FIRE STRIPE GRAPHITE.

Caratteristiche tecniche principali:
• Tolleranza assiale di 8 mm (± 4 mm)
• Tolleranza laterale 3 mm (± 1,5 mm)
• Tolleranza sulla rotazione 12° (± 6°)
• Fori asolati per rotazione controllata
• Taglio su misura ogni 60 mm
• Preassemblaggio in stabilimento
• Compatibile con legno, calcestruzzo e acciaio

Giunzione a scomparsa travi in legno lamellare: quale versione scegliere?

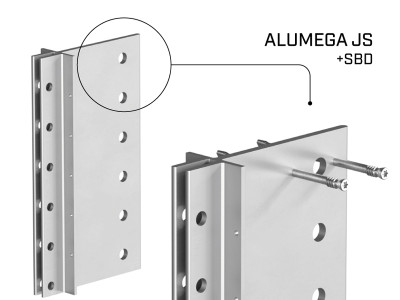

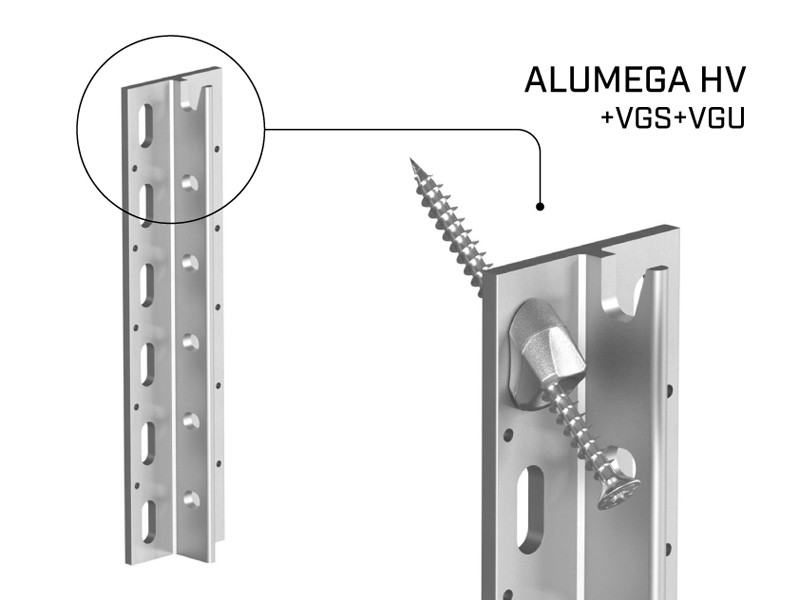

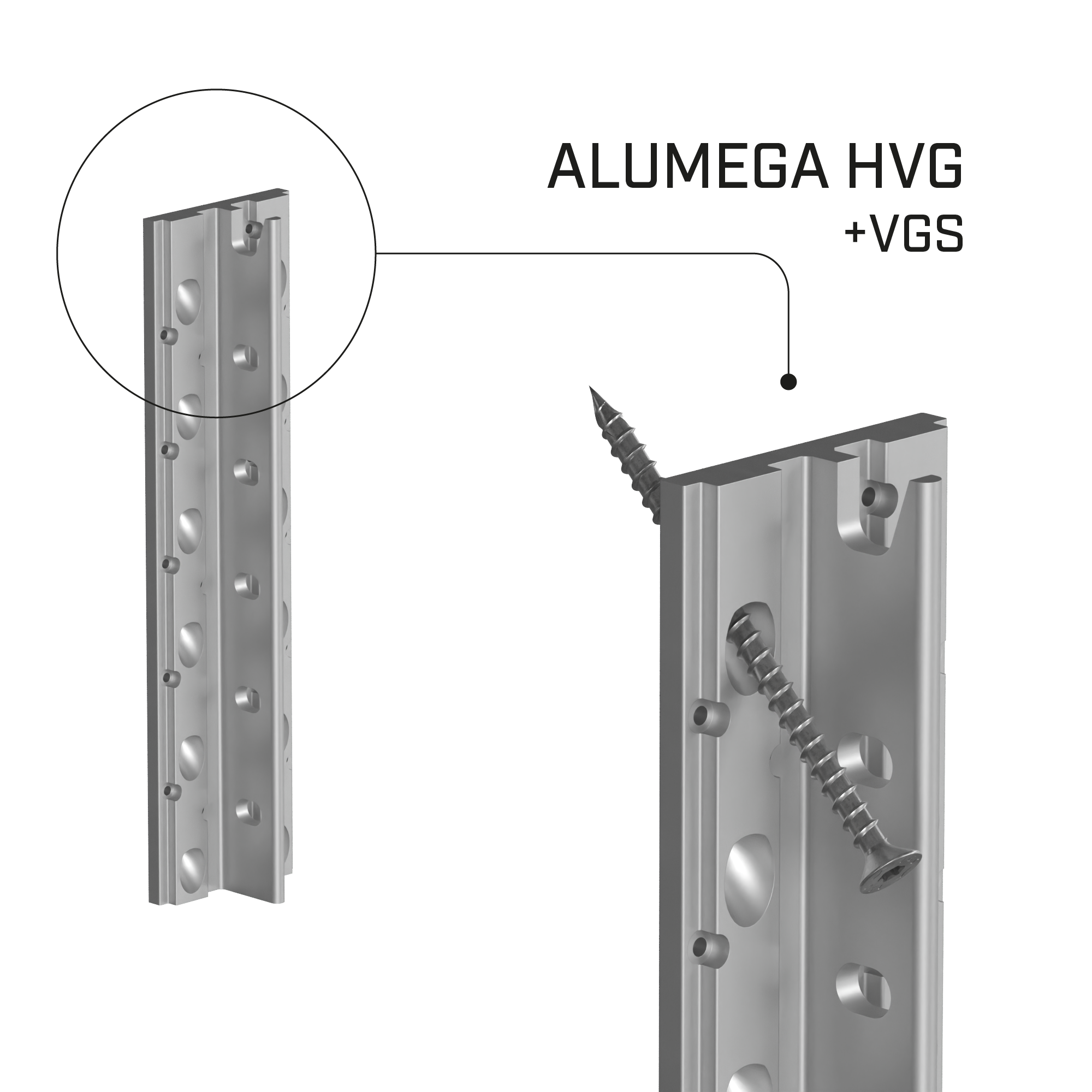

Le versioni HVG e JVG con viti VGS inclinate o JS con spinotti STA/SBD sono indicate per travi in legno lamellare, LVL e hardwood.
Le dime JIG VGS garantiscono foratura precisa. La tolleranza assiale e le opzioni di fissaggio parziale o totale permettono di bilanciare le resistenze tra connettore principale e secondario, raggiungendo valori di capacità portante elevati.

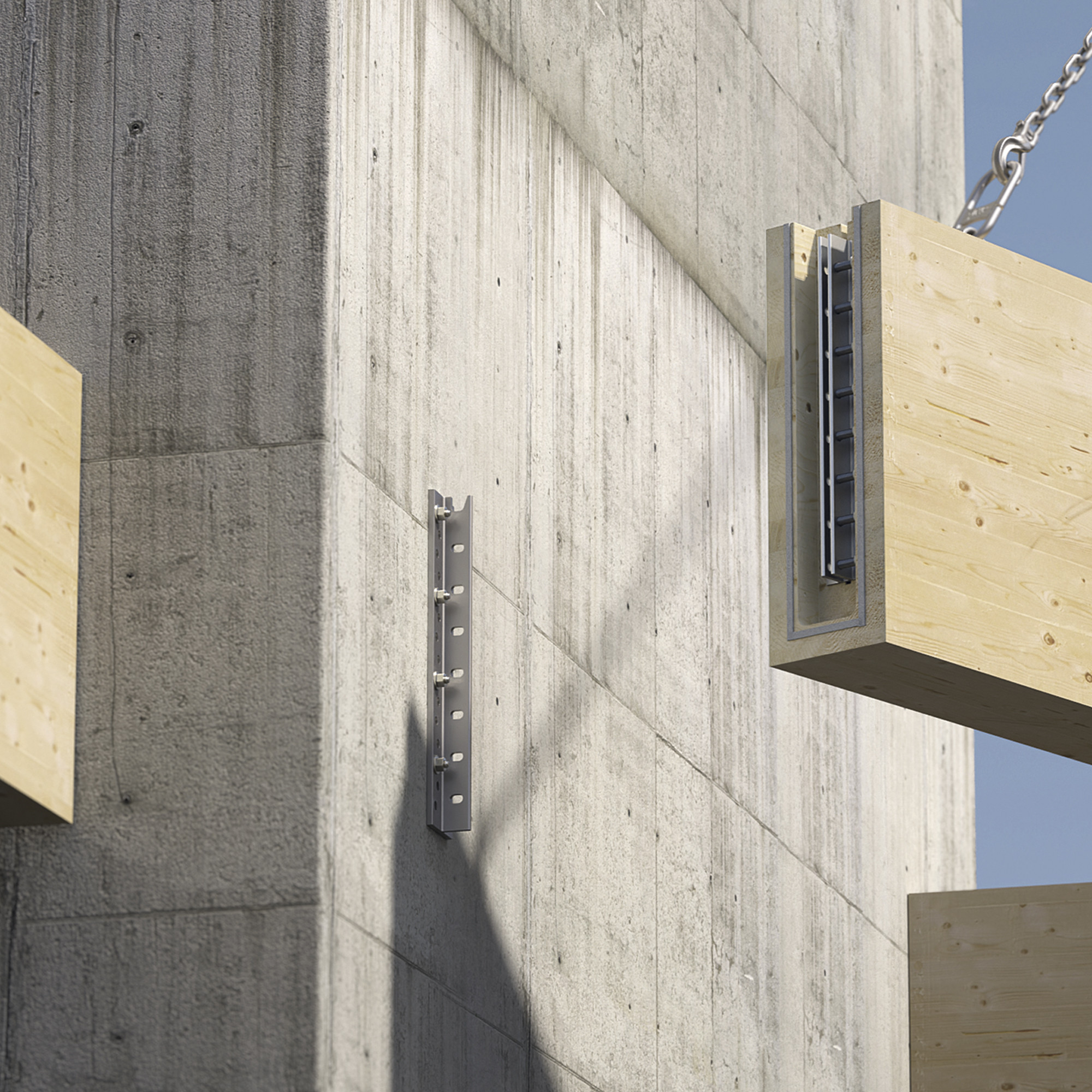

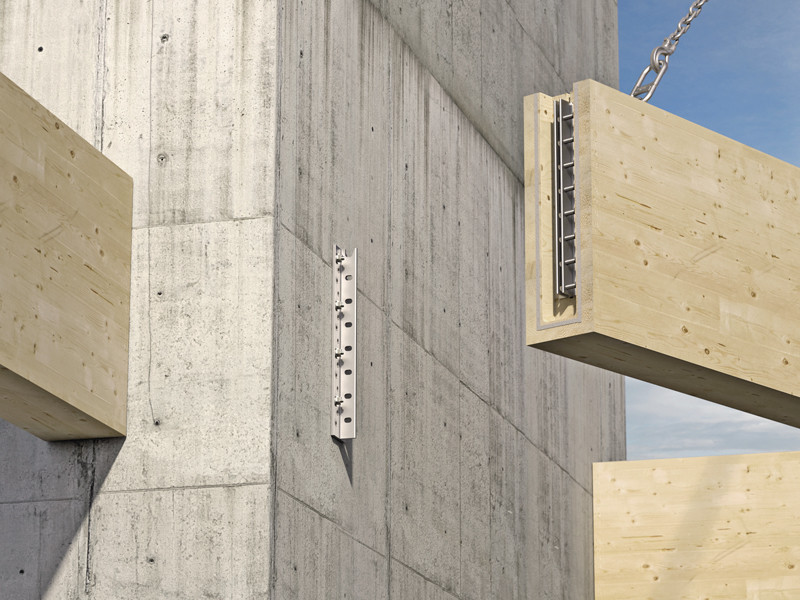

Giunzione a scomparsa legno calcestruzzo: è possibile con ALUMEGA?

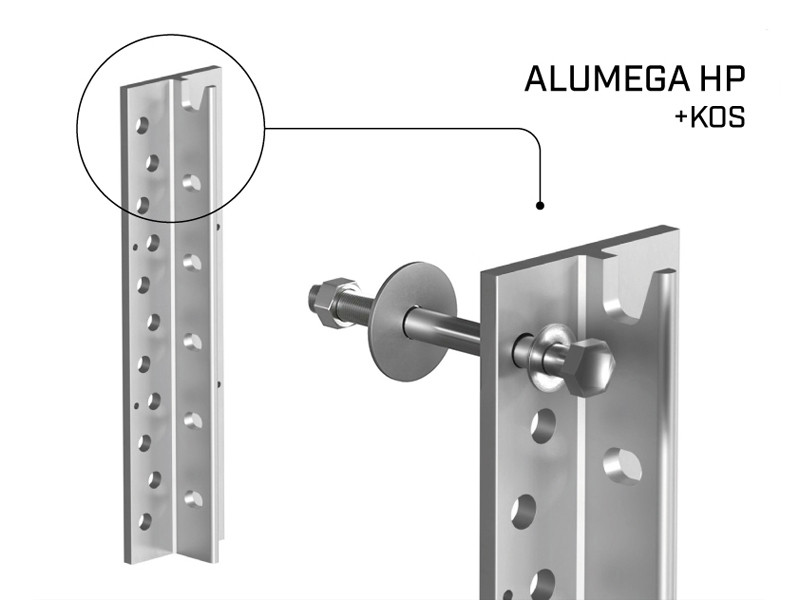

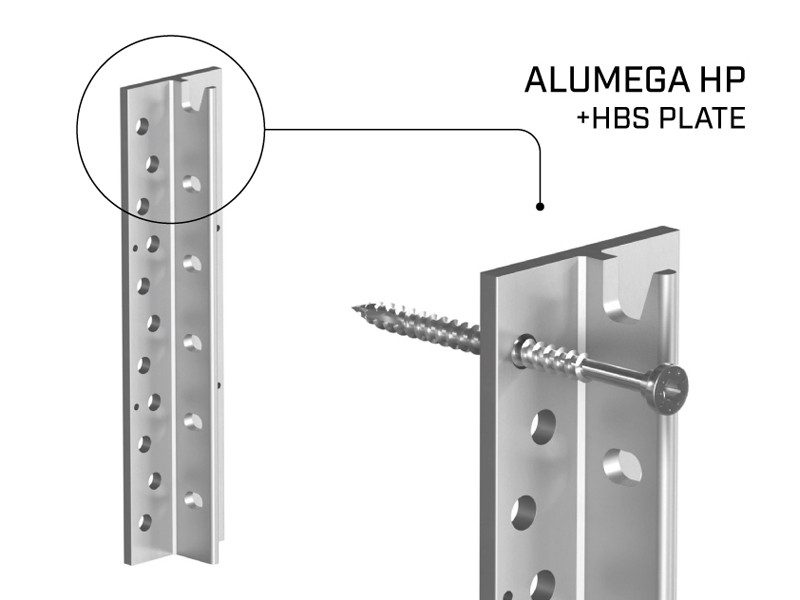

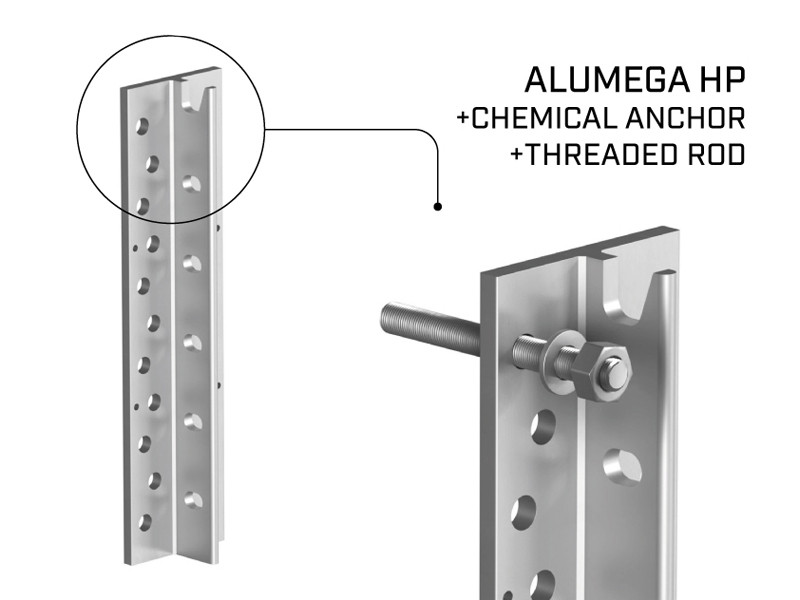

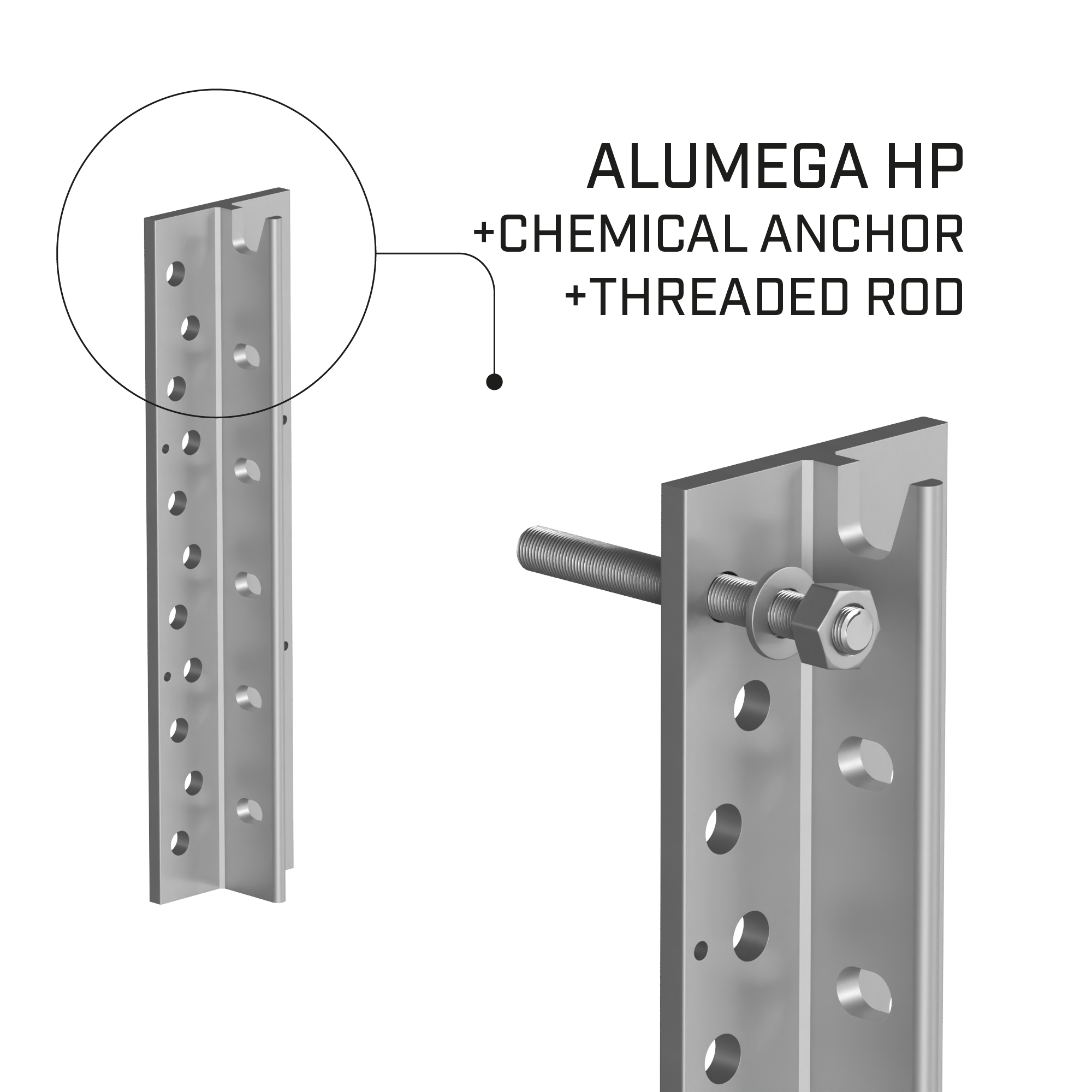

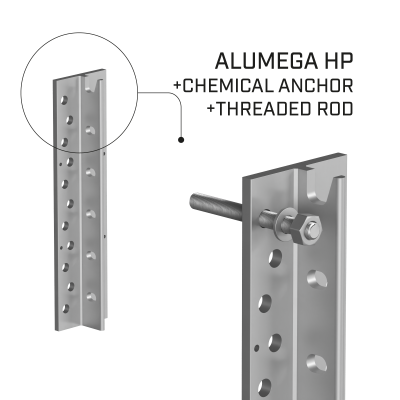

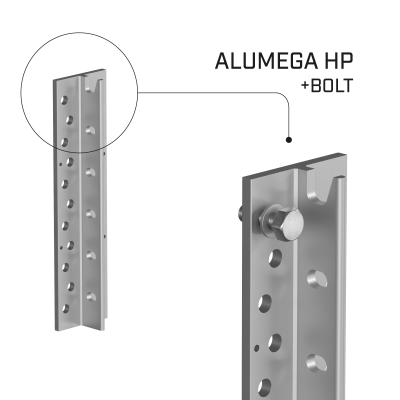

Sì, la versione HP è progettata per fissaggio diretto su calcestruzzo con ancoranti chimici VIN-FIX e su acciaio.

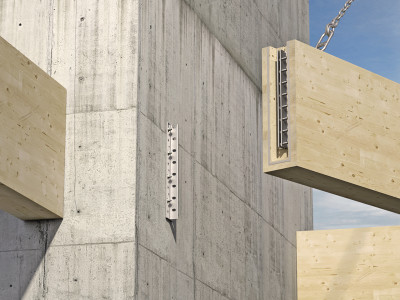

Con ancoranti VIN-FIX Ø12×245 mm o bulloni MEGABOLT, ALUMEGA può raggiungere resistenze fino a 541 kN su calcestruzzo C25/30, mantenendo la giunzione completamente a scomparsa anche nelle strutture ibride legno-calcestruzzo o legno-acciaio.

Giunzione a scomparsa per edifici ibridi: quali vantaggi offre ALUMEGA?

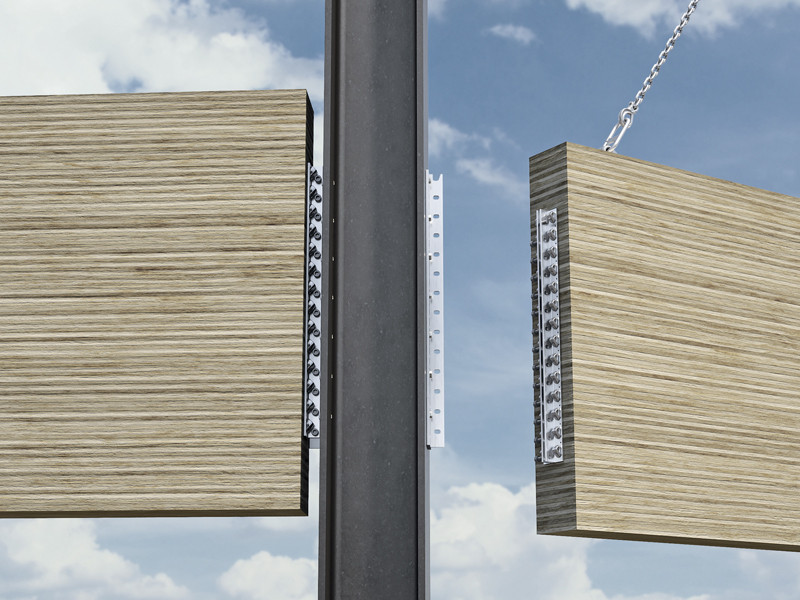

ALUMEGA consente connessioni miste legno-calcestruzzo-acciaio con posa a scomparsa e Design for Assembly.

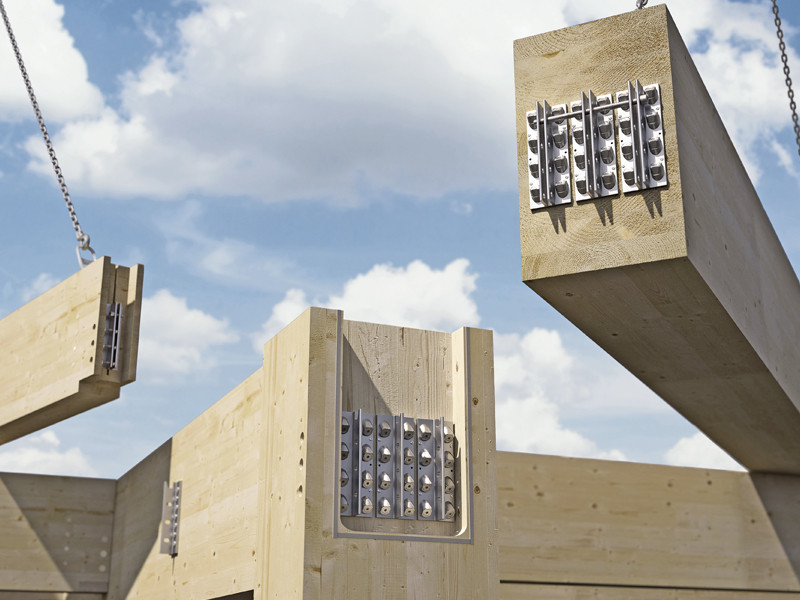

La preassemblabilità in stabilimento, la tolleranza assiale di 8 mm (±4 mm) e la possibilità di taglio ogni 60 mm rendono ALUMEGA particolarmente adatto agli edifici ibridi contemporanei, riducendo errori di cantiere e tempi di montaggio.

Documentazione

Scheda Tecnica
Scegli una lingua
Scheda Tecnica Old
Scegli una lingua
Guida tecnica
Scegli una lingua
- Guida tecnica English
- Guida tecnica Italian
ICC-ES Evaluation report USA

Scegli una lingua
Certificato ETA

Scegli una lingua
File CAD

Scegli una lingua
File per Concrete Anchor
Scegli una lingua
File BIM.ifc

Scegli una lingua
File BIM.rfa

Scegli una lingua
Foglio di calcolo Alumega calculator - Eurocode 5

Scegli una lingua
Configuratore di predimensionamento - USA NDS

Scegli una lingua
Istruzioni Di Posa (Alumega HV - JV)
Scegli una lingua
Manuale d'installazione (JIGALUMEGA)

Scegli una lingua

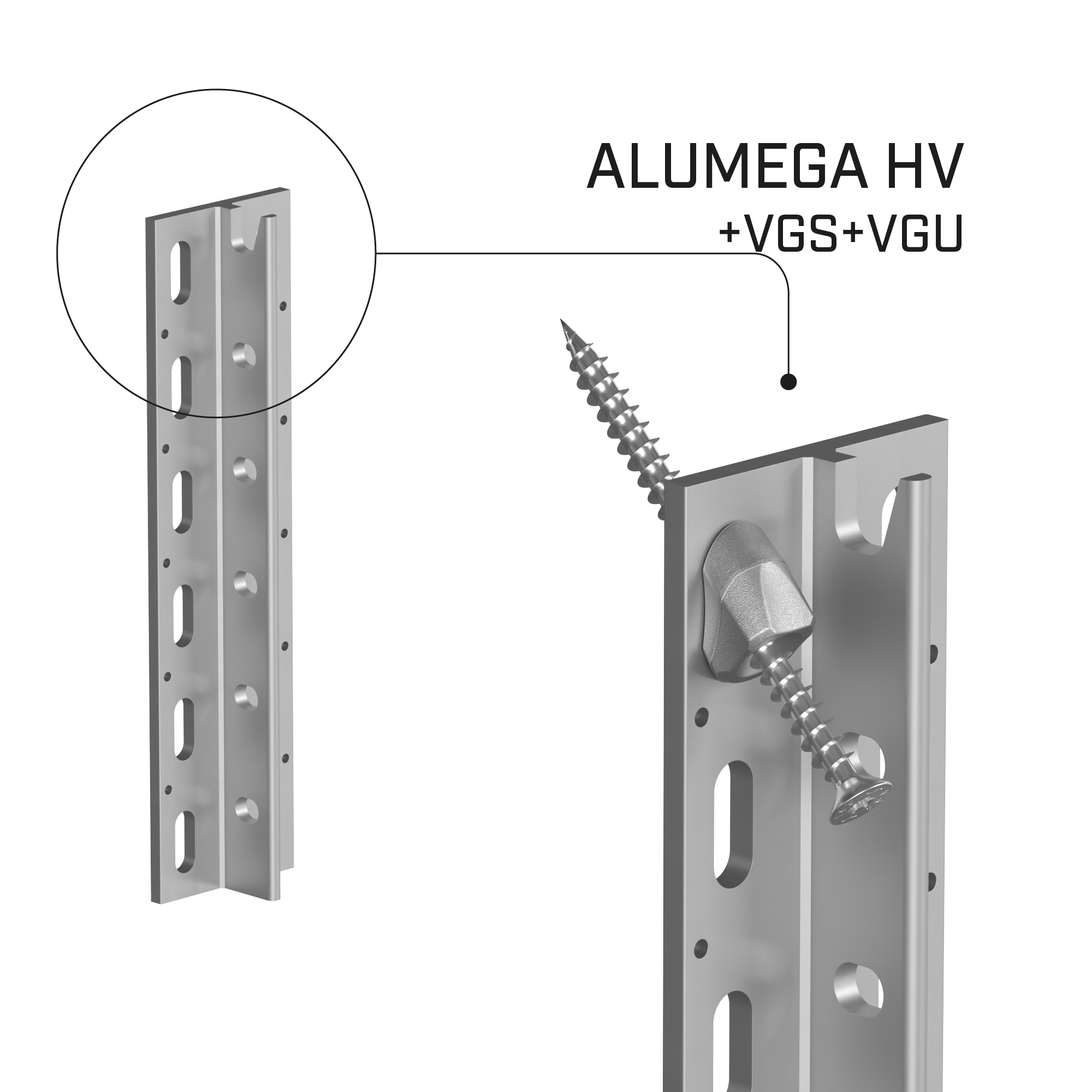

HV – CONNETTORE PER ELEMENTO PRINCIPALE (HEADER) PER LEGNO CON VITI INCLINATE

CODICE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pz.
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

HVG – CONNETTORE PER ELEMENTO PRINCIPALE (HEADER) PER LEGNO CON VITI INCLINATE

CODICE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pz.
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

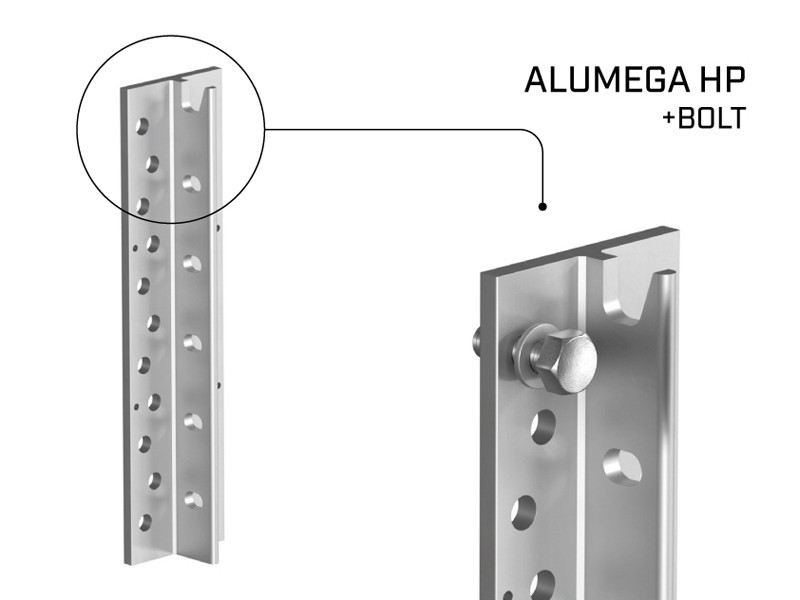

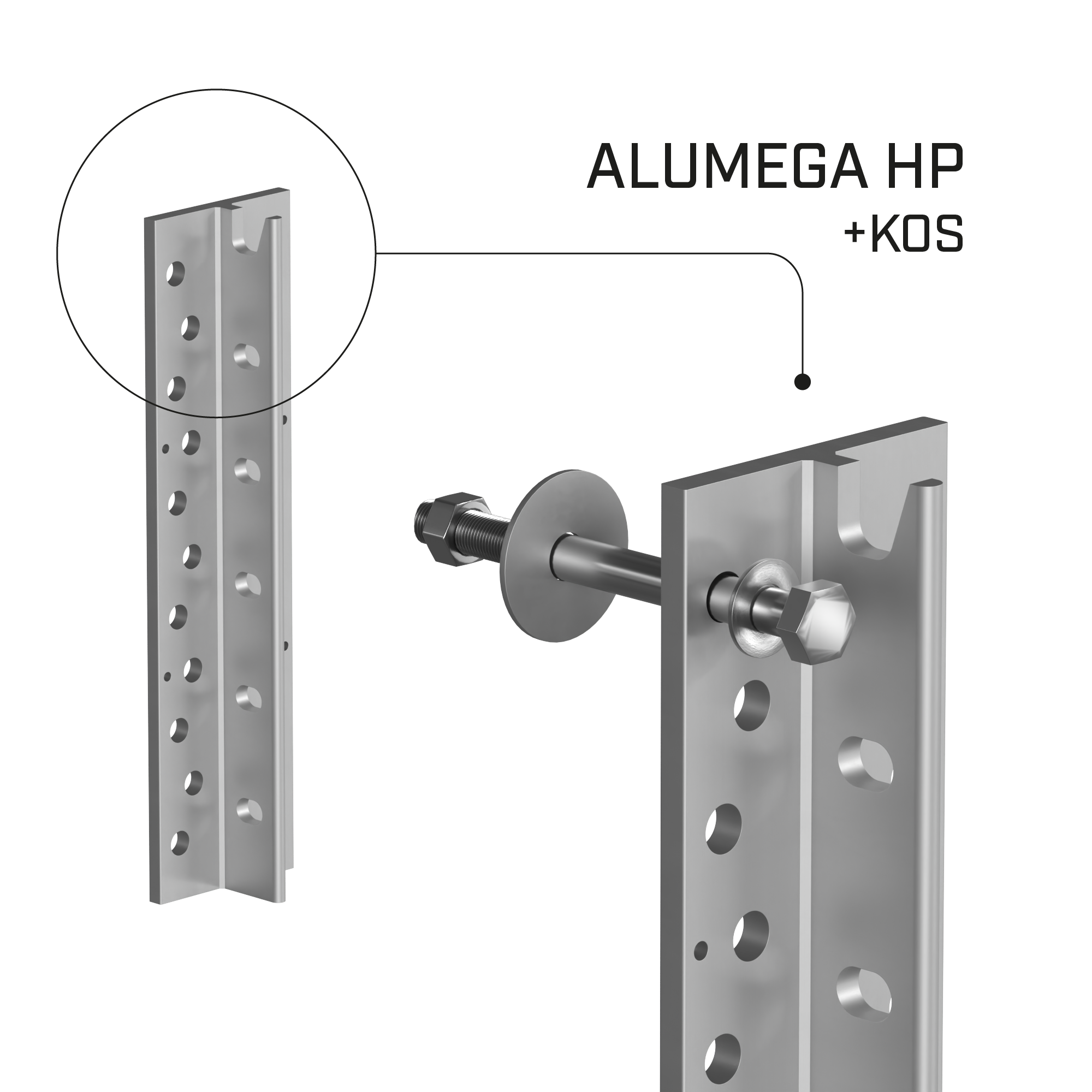

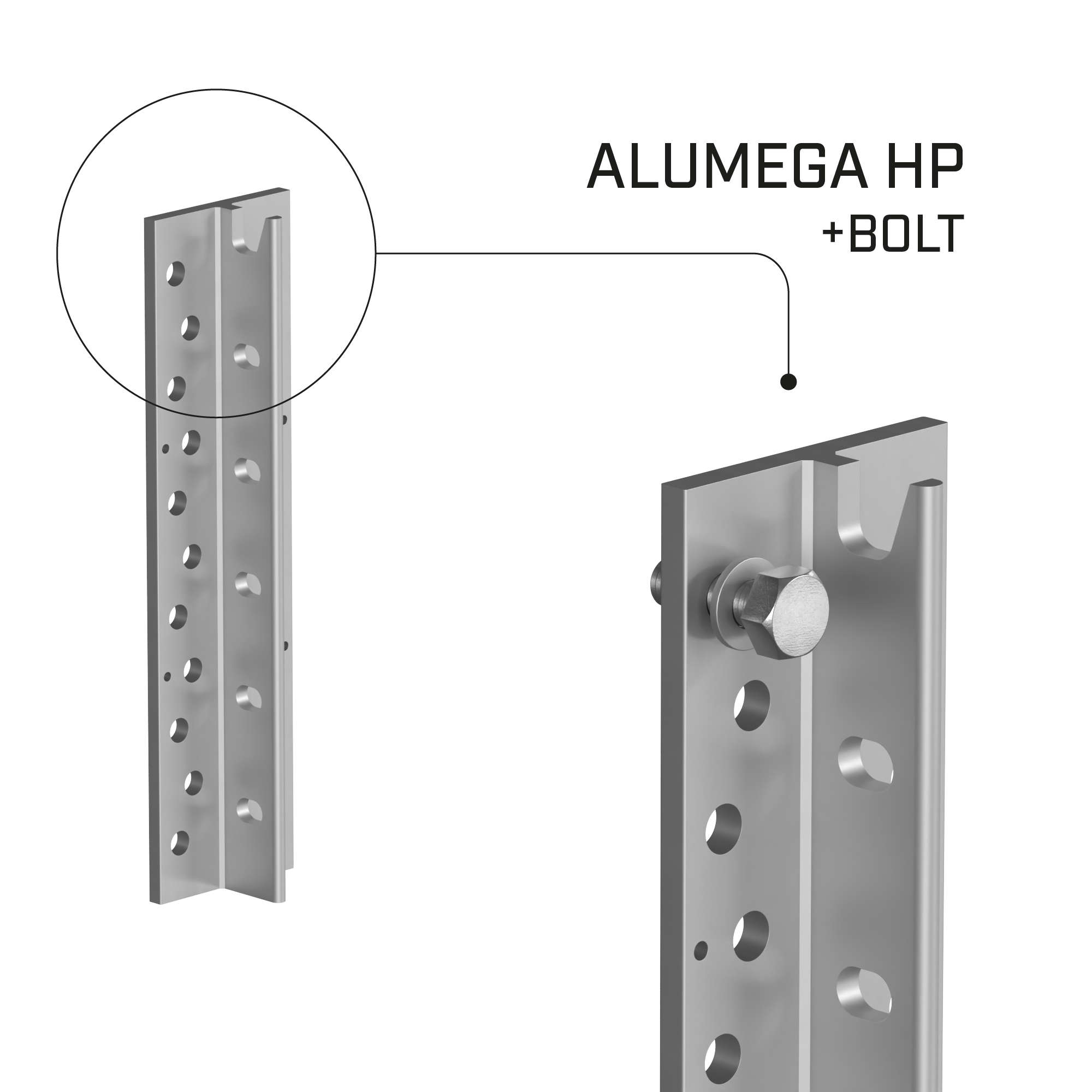

HP – CONNETTORE PER ELEMENTO PRINCIPALE (HEADER) PER LEGNO, CALCESTRUZZO E ACCIAIO

CODICE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pz.
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

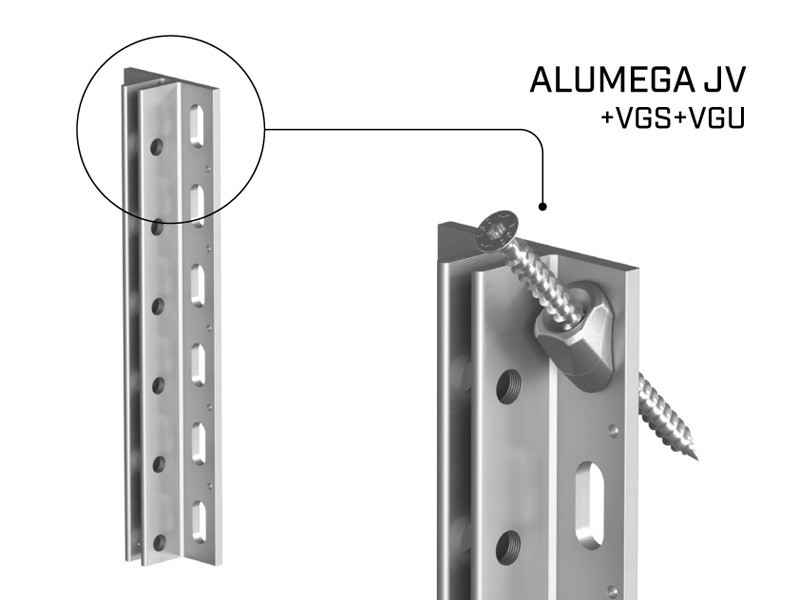

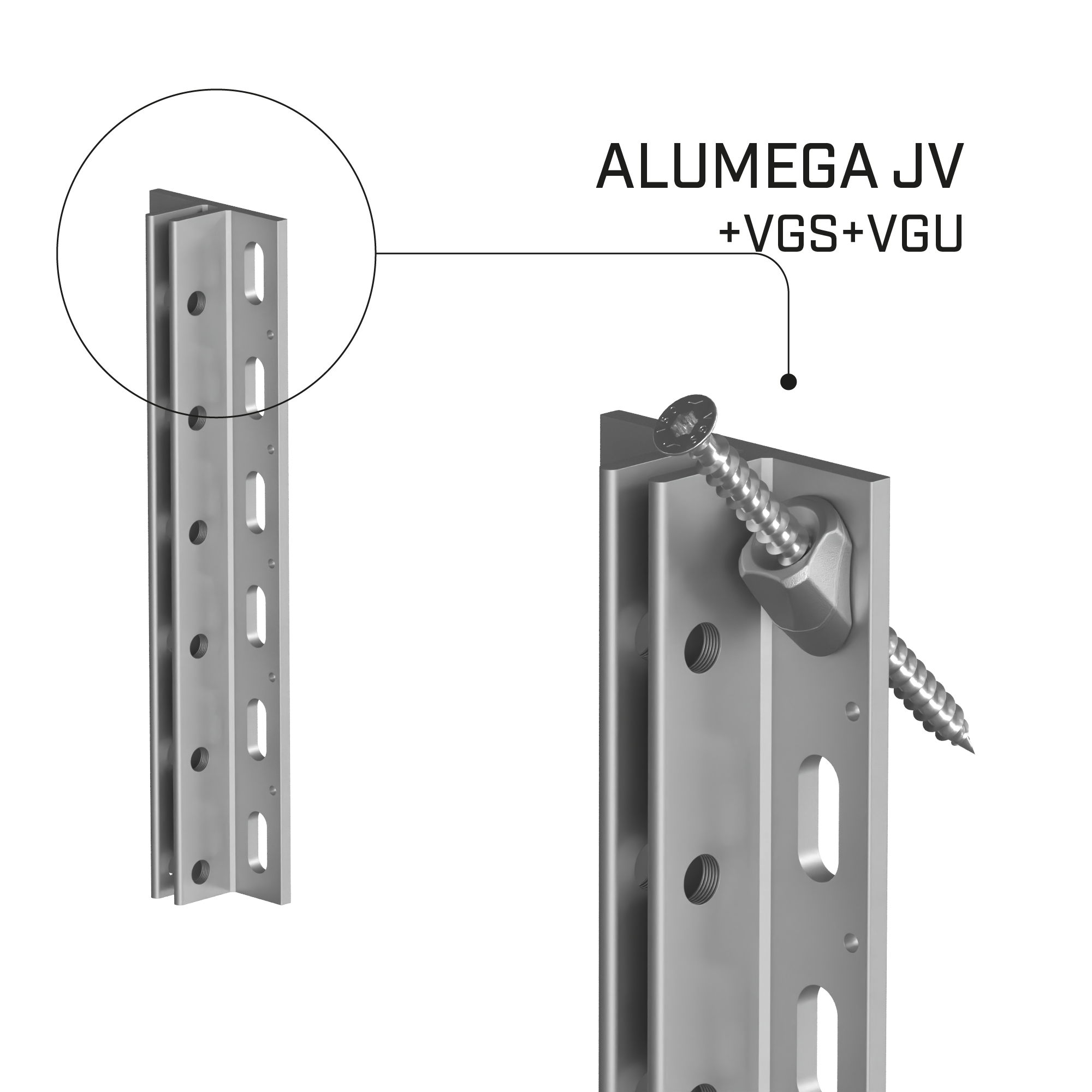

JV – CONNETTORE PER TRAVE (JOIST) CON VITI INCLINATE

CODICE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pz.	DOP/DOC
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

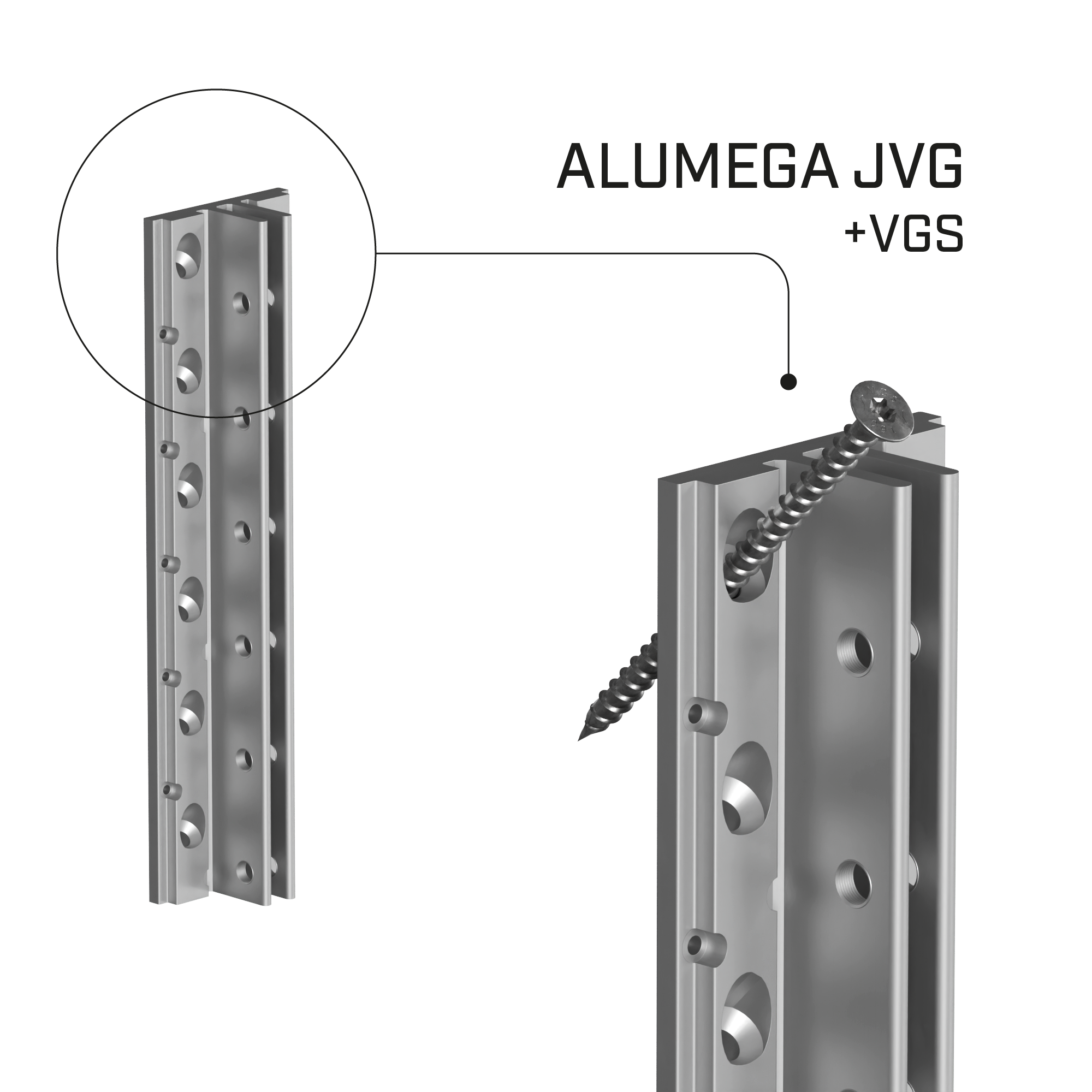

JVG – CONNETTORE PER TRAVE (JOIST) CON VITI INCLINATE

CODICE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pz.
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

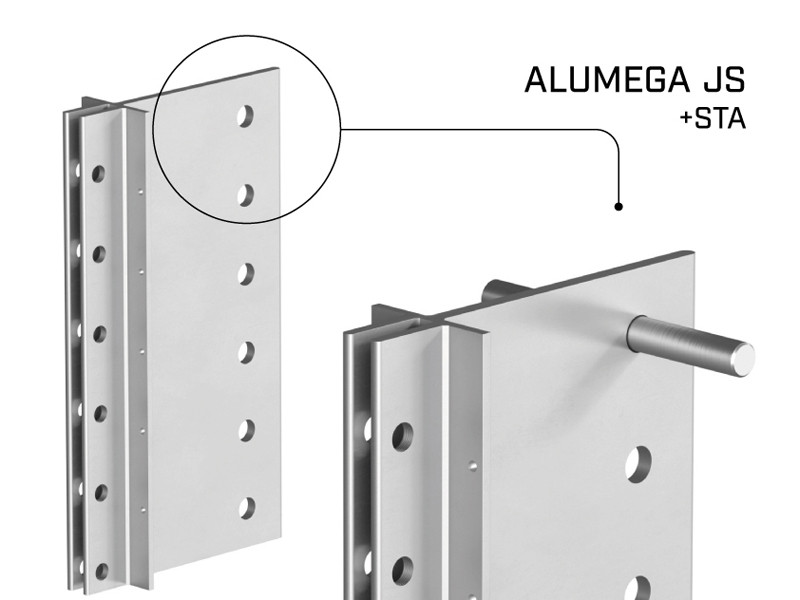

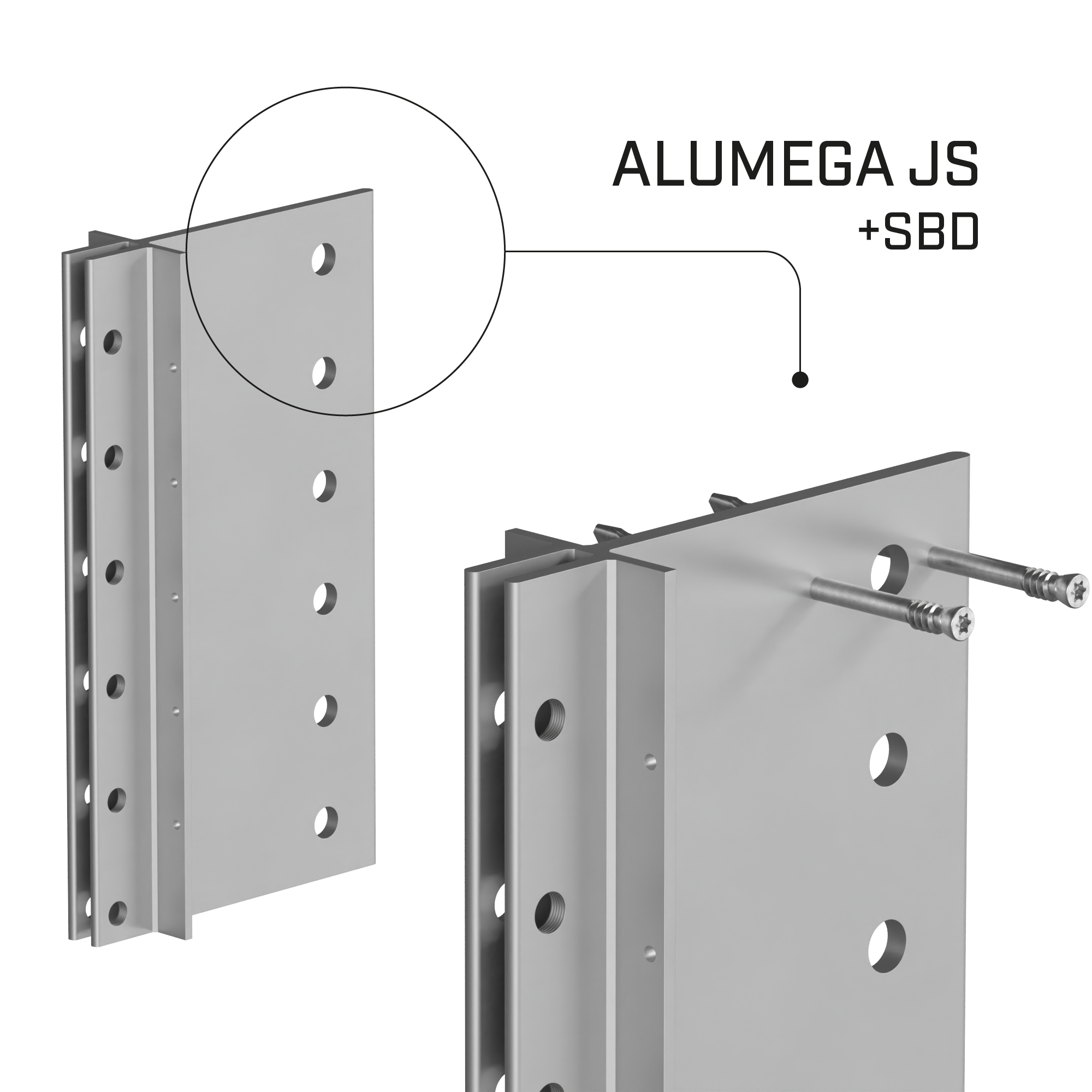

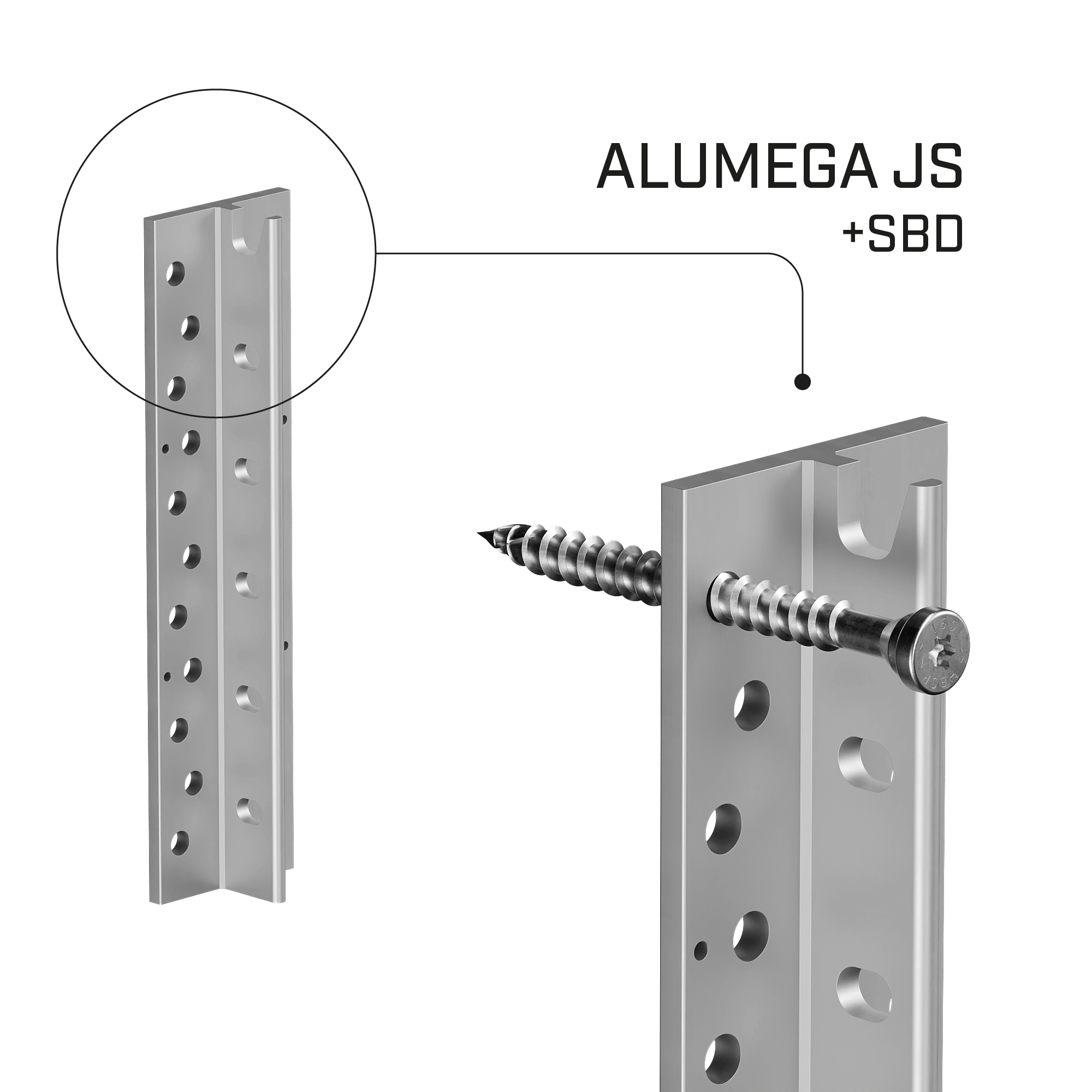

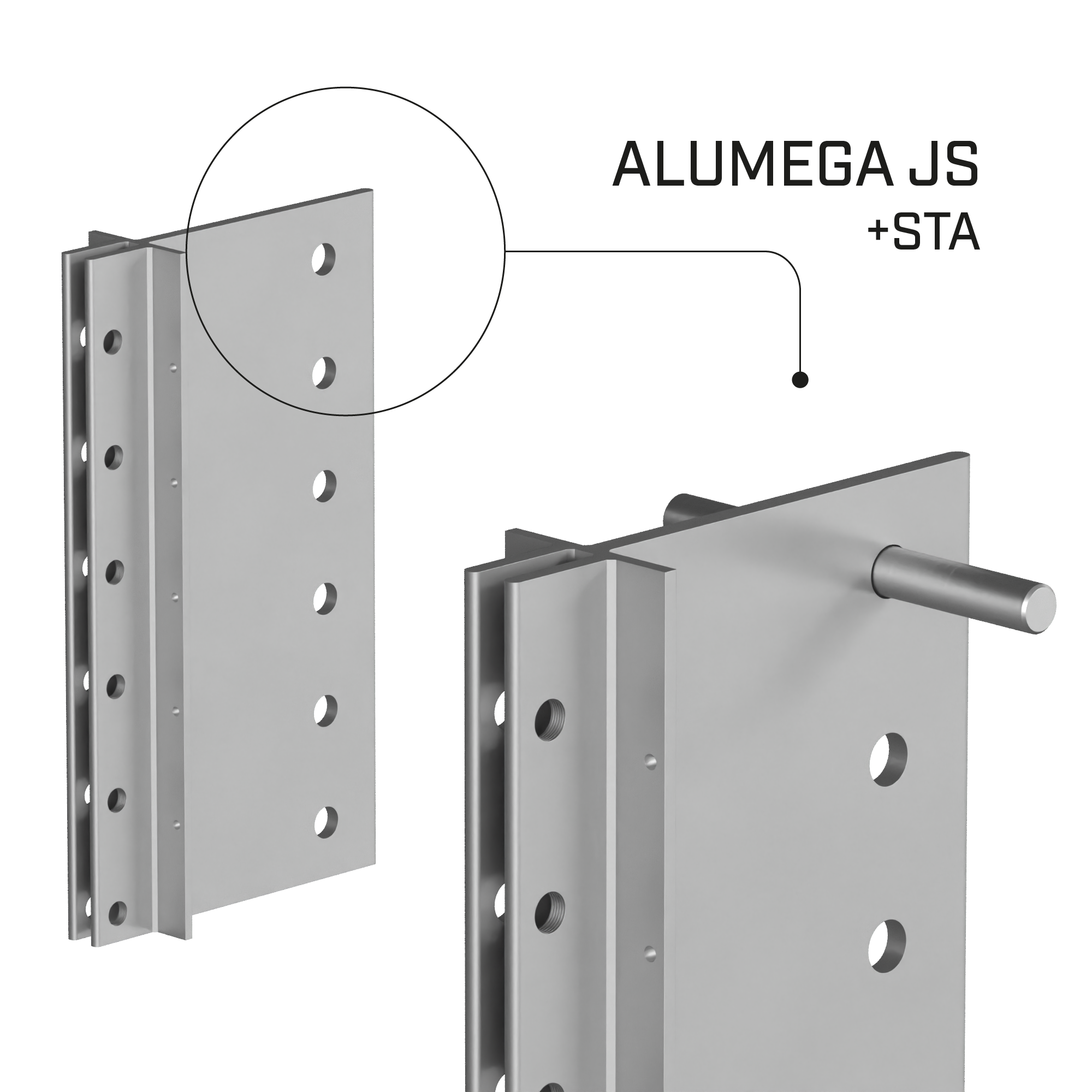

JS - CONNETTORE PER TRAVE (JOIST) CON SPINOTTI STA/SBD

CODICE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pz.
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - BULLONE TESTA CILINDRICA CON CAVA ESAGONALE

CODICE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pz.
MEGABOLT12030	12	30	0.48	1 3/16''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

CHIAVE ESAGONALE 10 mm

CODICE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pz.
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

CODICE	info	descrizione	pz.
JIGALUMEGA10	-	82 (1J) - 97 (1H)	1
JIGALUMEGA22	-	94 (2J) - 109 (2H)	1

JIG VGS

CODICE	descrizione	L [mm]	L [in]	pz.
JIGVGS9	pre-drilling template Ø5	80	3 1/8''	1
JIGVGSH9	pre-drilling template Ø6	80	3 1/8''	1
