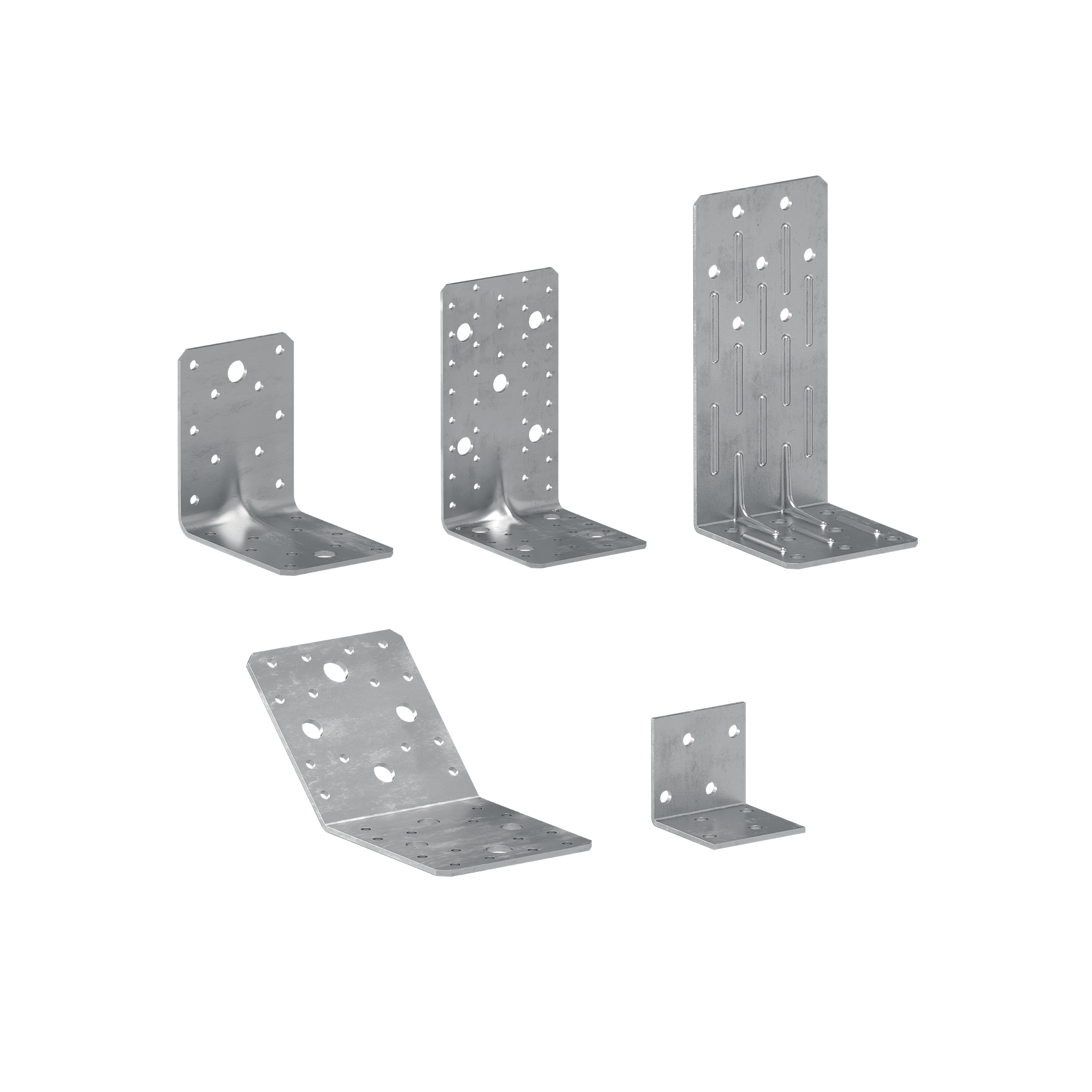

WBR - WBO - WVS - WHO
ANGOLARI VARI
Piastre forate tridimensionali in acciaio al carbonio con zincatura galvanica. Geometrie ideali per svariate applicazioni. Idoneità all'uso garantita dalla marcatura CE secondo ETA.
Documentazione
-
Scheda Tecnica
-
Certificato ETA
-
Dichiarazione di prestazione (DOP)
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di prestazione (DOP) (ETA-24/0517)
WBR 70-90-100
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WBR07015 | 55 | 70 | 70 | 100 |
| WBR09015 | 65 | 90 | 90 | 100 |
| WBR10020 | 90 | 100 | 100 | 50 |
WBR A2 70-90-100
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| AI7055 | 55 | 70 | 70 | 100 |
| AI9065 | 65 | 90 | 90 | 100 |
| AI10090 | 90 | 105 | 105 | 50 |
WBR 90110-170
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WBR90110 | 110 | 50 | 90 | 50 |
| WBR170 | 95 | 114 | 174 | 25 |
WBO 50-60-90
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WBO5040 | 40 | 50 | 50 | 150 |
| WBO6045 | 45 | 60 | 60 | 50 |
| WBO9040 | 40 | 90 | 90 | 100 |
WBO 135°
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WBO13509 | 65 | 90 | 90 | 100 |
| WBO13510 | 90 | 100 | 100 | 40 |
WVS 80-120
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WVS8060 | 55 | 60 | 80 | 100 |
| WVS12060 | 55 | 60 | 120 | 100 |
WVS 90
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WVS9050 | 50 | 50 | 90 | 100 |
| WVS9060 | 60 | 60 | 90 | 100 |
| WVS9080 | 80 | 50 | 90 | 100 |
WHO 40-60
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WHO4040 | 40 | 40 | 40 | 200 |
| WHO4060 | 60 | 40 | 40 | 150 |
| WHO6040 | 40 | 60 | 60 | 150 |
WHO 120-160-200
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WHO12040 | 40 | 95 | 120 | 100 |
| WHO16060 | 60 | 80 | 160 | 50 |
| WHO200100 | 100 | 100 | 200 | 25 |
WHO A2 | AISI304 - LBV A2 | AISI304
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| WHOI1540 | 15 | 40 | 40 | 50 |
| LBVI15100 | 15 | 100 | - | 50 |
Voci di Capitolato
WBO 70
Fornitura e posa in opera di angolare standard per strutture in legno, tipo WBO 70.
Marcatura CE in accordo a ETA
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
WBO 90
Fornitura e posa in opera di angolare standard per strutture in legno, tipo WBO 90.
Marcatura CE in accordo a ETA
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
WBO 100
Fornitura e posa in opera di angolare standard per strutture in legno, tipo WBO 100.
Marcatura CE in accordo a ETA
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
WHO
Fornitura e posa in opera di angolari vari forati, tipo WHO.
Marcatura CE in accordo a ETA
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
WVS 9050
Fornitura e posa in opera di angolare standard con rinforzo per strutture in legno, tipo WVS 9050.
Marcatura CE in accordo a ETA
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
