ANGOLARE PER FORZE DI TAGLIO E TRAZIONE

TITAN S

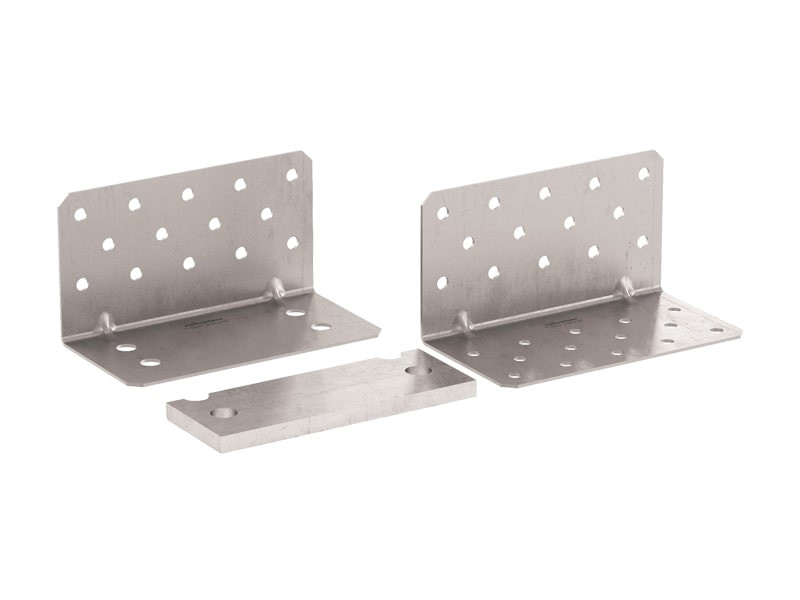

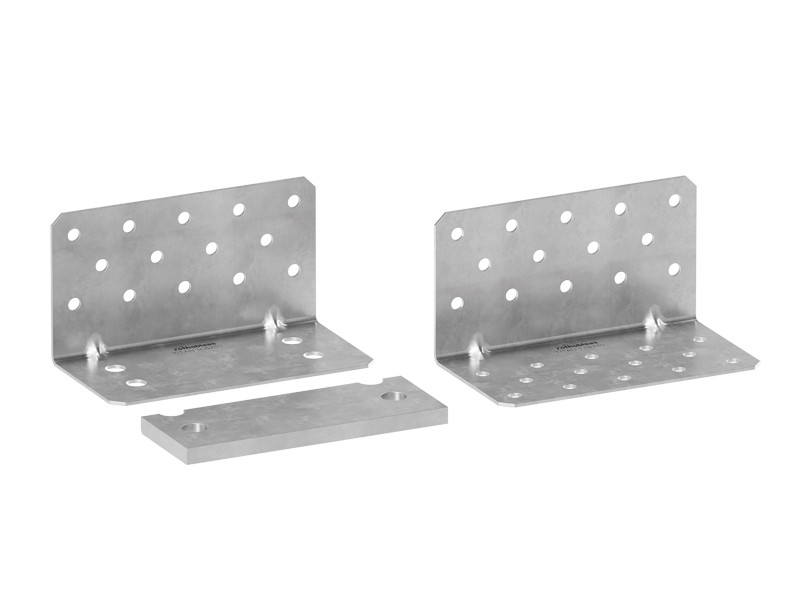

TITAN S è la piastra angolare per legno che garantisce eccezionali valori di resistenza a taglio e a trazione. È ideale nella realizzazione di giunzioni legno-legno e legno-calcestruzzo per pannelli in legno.

TITAN S, L’ANGOLARE PER LEGNO E CALCESTRUZZO CHE ASSICURA RESISTENZE ECCEZIONALI A TAGLIO E TRAZIONE

L’angolare per legno TITAN S per forze di taglio e trazione presenta eccezionali resistenze a taglio R2/3,k: fino a 85,9 kN su calcestruzzo (con rondella TCW) e fino a 60,0 kN su legno.

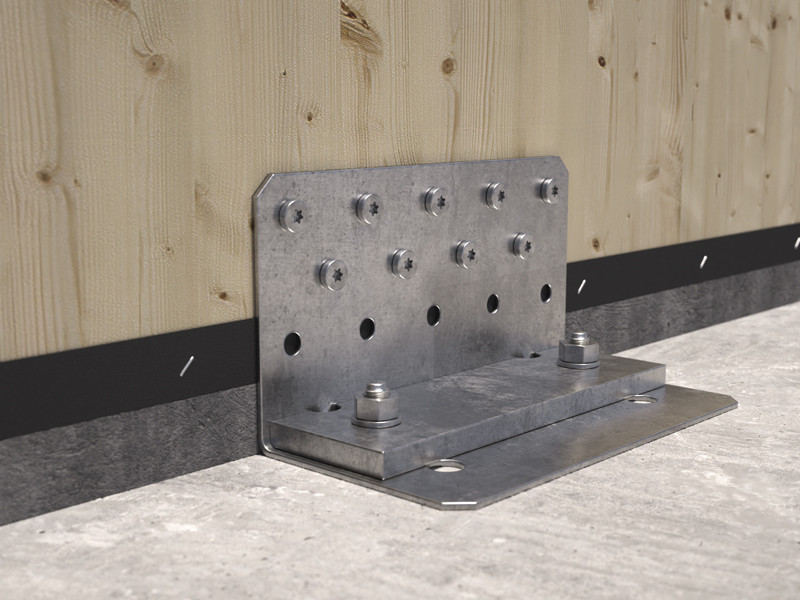

Su calcestruzzo, l'angolare TCS con rondella TCW garantisce una altrettanto ottima resistenza a trazione: R1,k fino a 75,9 kN. Questi straordinari valori permettono di ottimizzare il numero di angolari necessari, con conseguente riduzione dei tempi di posa. Le resistenze sono certificate a taglio (F2,3), a trazione (F1) e a ribaltamento (F4,5).

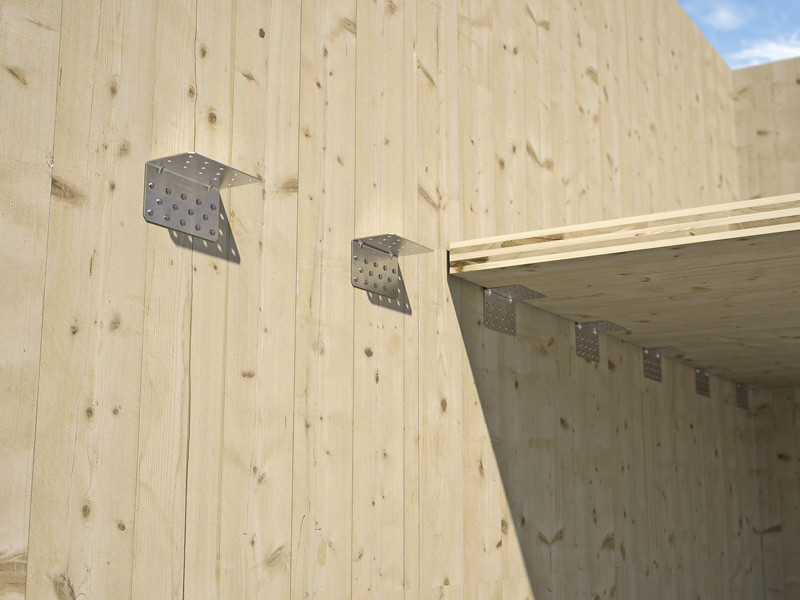

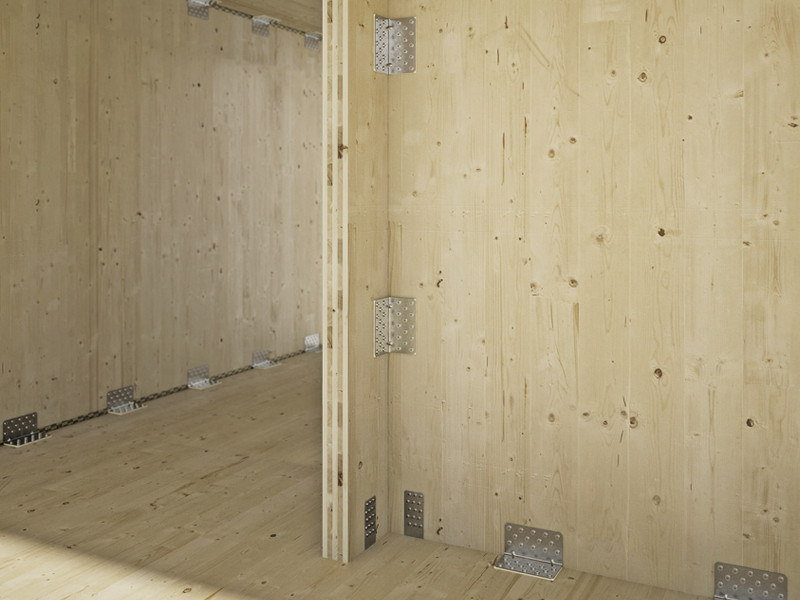

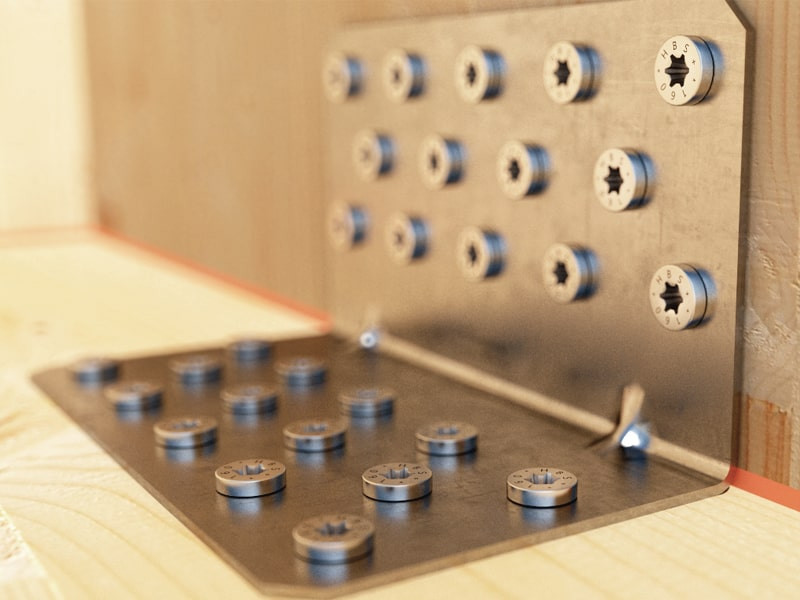

I valori sono certificati anche con profili acustici interposti. Il fissaggio con viti HBS PLATE Ø8 tramite avvitatore facilita e velocizza l'installazione e consente di lavorare in condizioni di sicurezza e comfort. In acciaio al carbonio con zincatura galvanica, la piastra per legno TITAN S è ottimale per applicazione su X-LAM, LVL, legno massiccio e lamellare, strutture a telaio (Platform frame) e pannelli a base di legno.

Documentazione

Scheda Tecnica
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD
File BIM.ifc
File BIM.rfa

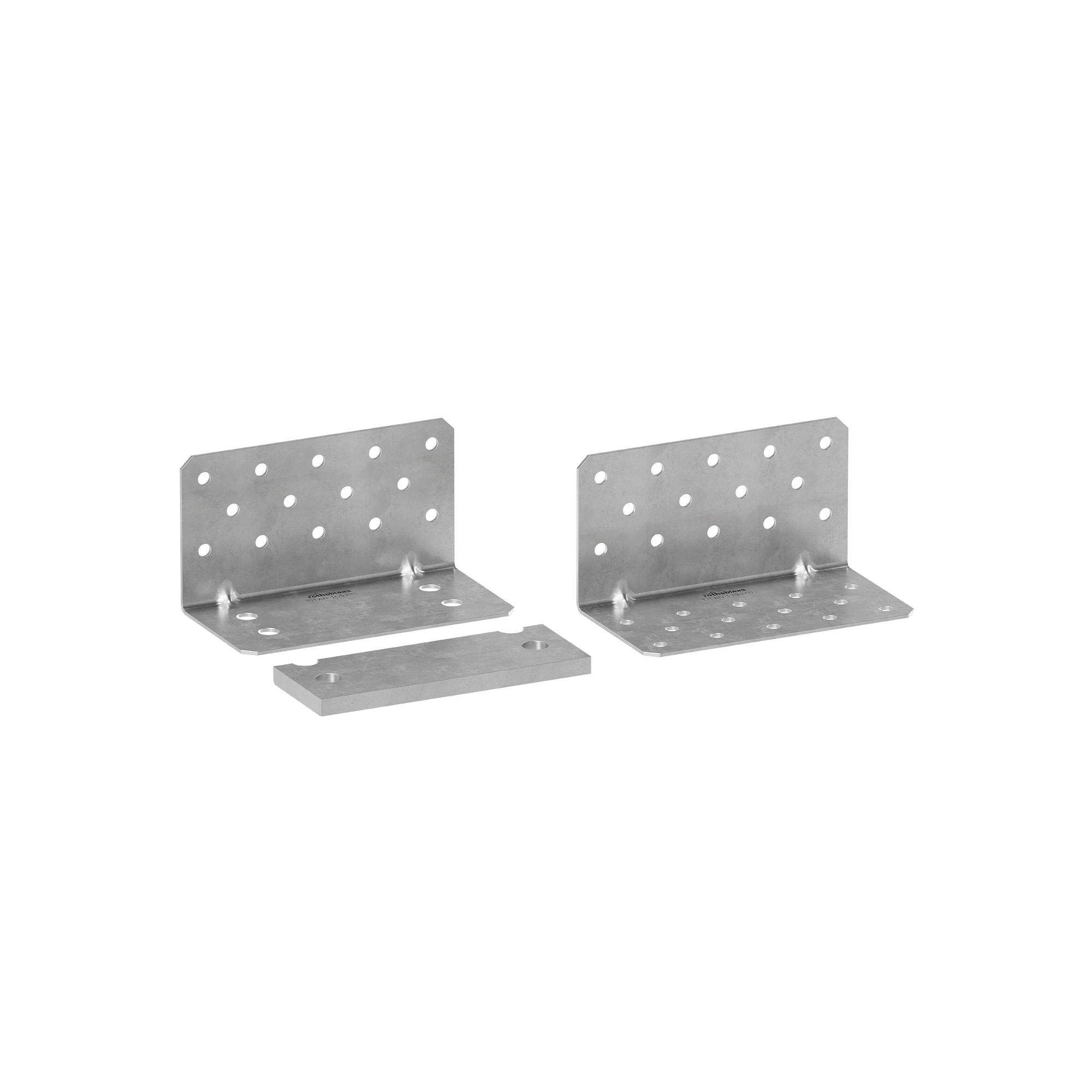

TITAN S - TCS

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
TCS240 240 123 130 3 10

TITAN WASHER - TCW240

CODICE B
[mm]
P
[mm]
s
[mm]
pz.
TCW240 230 73 12 1

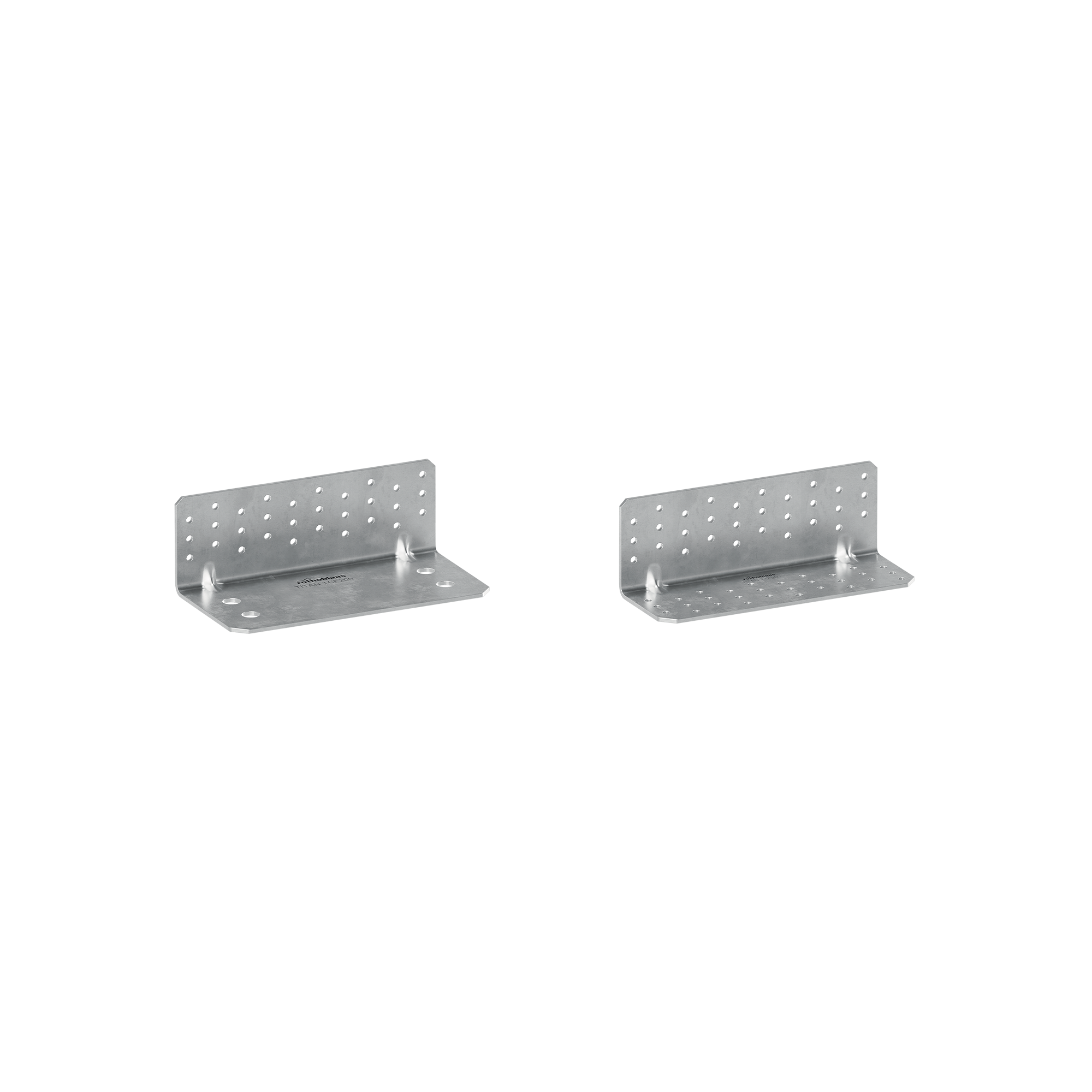

TITAN S - TTS

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
TTS240 240 130 130 3 10
