ANGOLARE PER FORZE DI TAGLIO
TITAN F
Tra le piastre angolari per legno, TITAN F è la più indicata per sopportare le forze di taglio nelle costruzioni Timber frame. In acciaio al carbonio con zincatura galvanica, è ideale per giunzioni a taglio sia tra solaio e parete che tra parete e parete.
Piastra per legno TITAN F con elevate resistenze a taglio

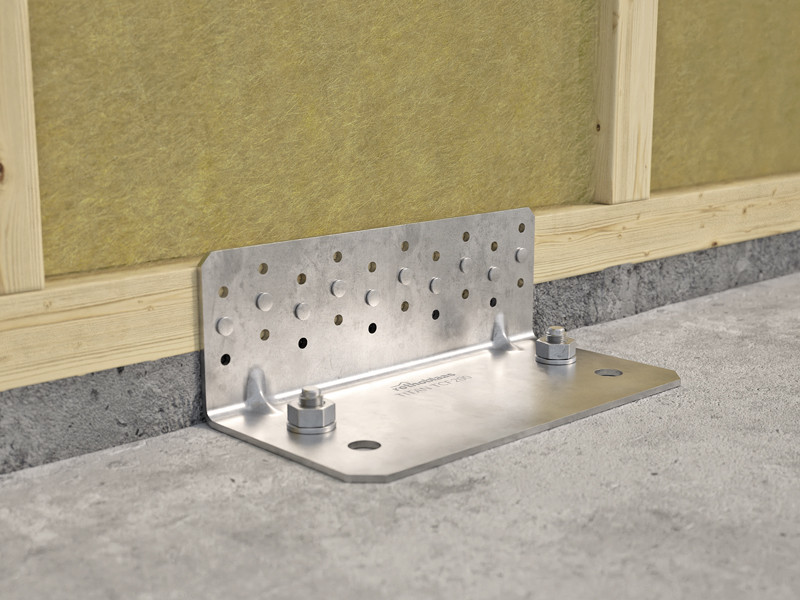

L’angolare per legno TITAN F è progettato per il fissaggio su travi di banchina o sui correnti delle strutture a telaio. È concepito per offrire due possibilità di fissaggio su calcestruzzo, al fine di evitare le barre di armatura a terra.
Applicazioni

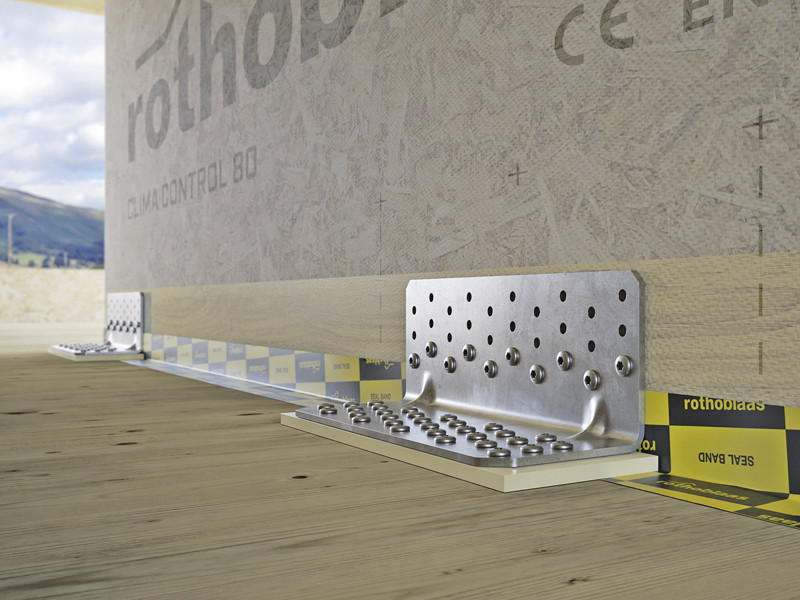

Grazie alla posizione ribassata dei fori sulla flangia verticale, la staffa angolare TITAN F garantisce ottimi valori di resistenza a taglio in tutte le situazioni, anche su travi di banchina di altezza ridotta (fino a 38 mm). R2,k oltre 40 kN sia su legno che su calcestruzzo. In combinazione con XYLOFON PLATE, questa staffa angolare (o staffa ad angolo) permette un’efficace limitazione dei ponti acustici e una riduzione delle vibrazioni da calpestio dei solai in legno, assicurando un ottimo rapporto costo-performance.

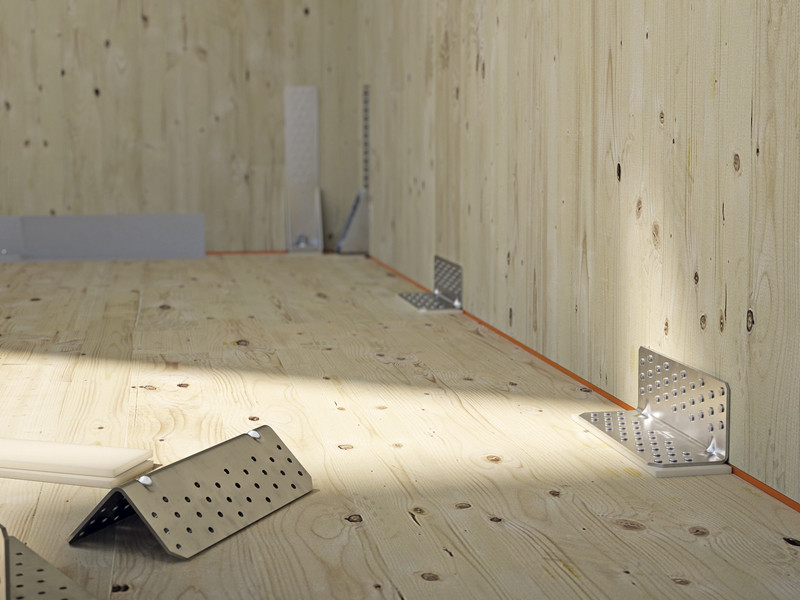

Grazie all’elevata resistenza a taglio di questa staffa angolare per legno, è possibile ottimizzare il numero di fissaggi. In generale, le staffe angolari per legno TITAN F sono concepite per realizzare giunzioni a taglio legno-calcestruzzo e legno-legno per pannelli e correnti in legno su X-LAM, LVL, legno massiccio e lamellare, strutture a telaio e pannelli a base di legno.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

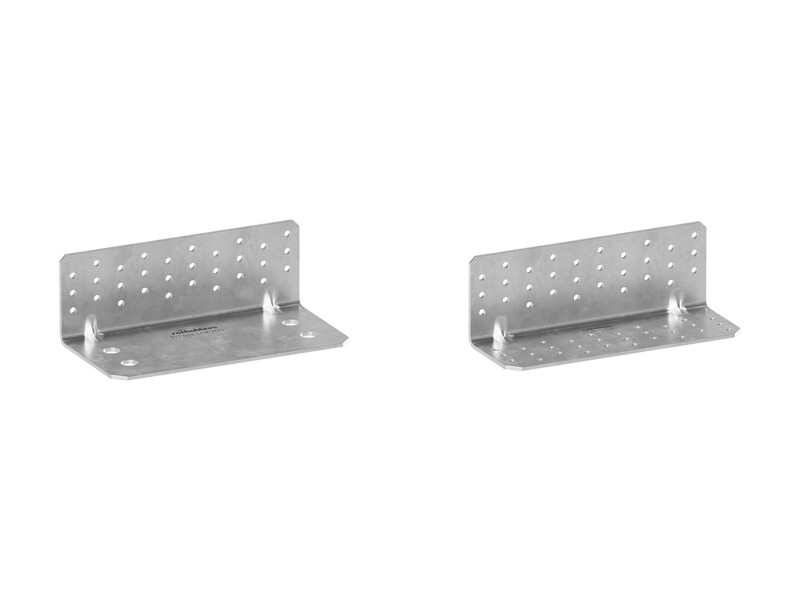

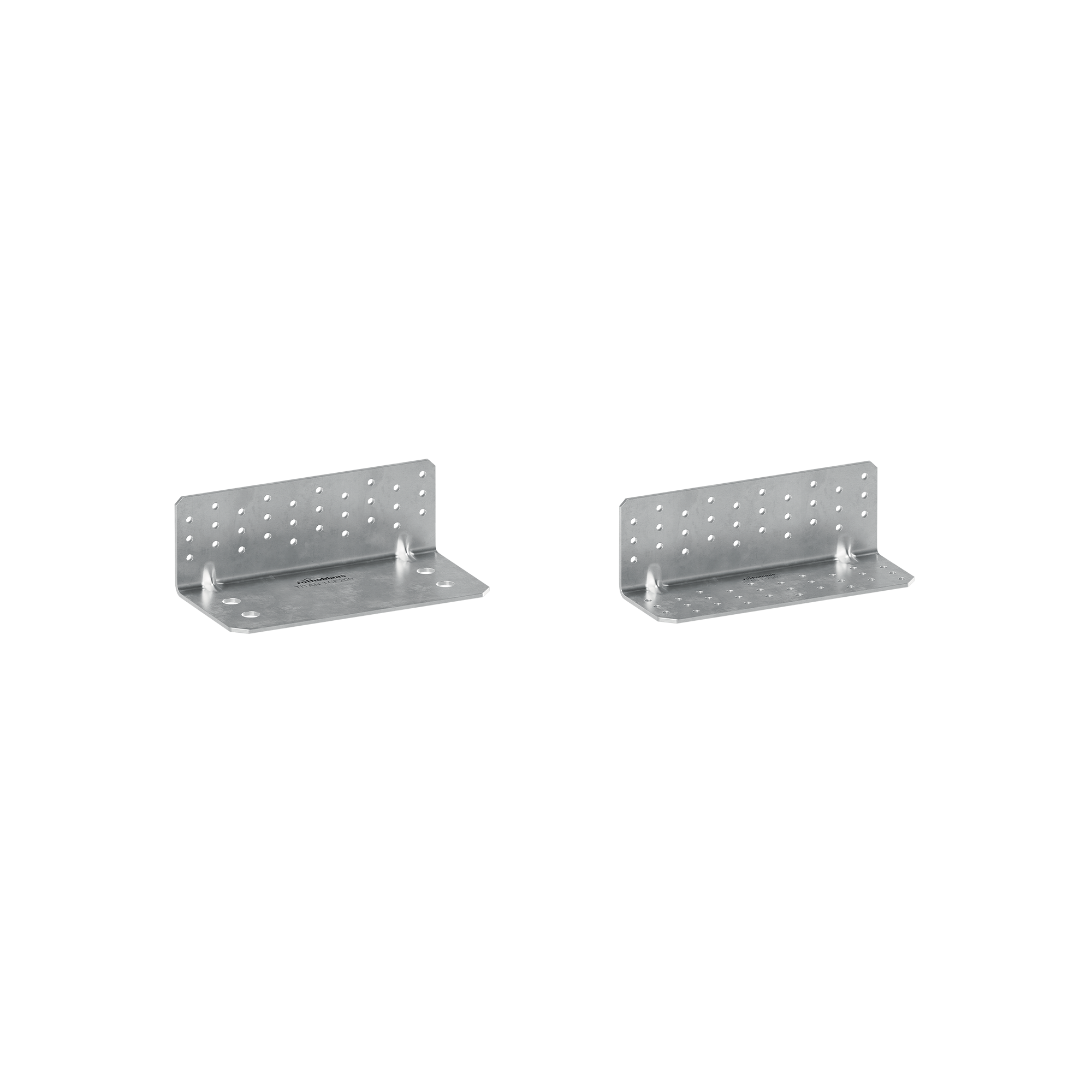

TITAN F - TCF
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| TCF200 | 200 | 103 | 71 | 3 | 10 |
TITAN F - TTF
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| TTF200 | 200 | 71 | 71 | 3 | 10 |
XYLOFON PLATE - TITAN F
| CODICE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| XYL3570200 | 200 | 70 | 6 | 10 |
Voci di Capitolato
Fornitura e posa in opera di angolare per forze di taglio per strutture in legno, tipo TITAN F.
Marcatura CE in accordo a ETA 11/0496
Campi d'impiego:
– Giunzioni legno-legno, legno-calcestruzzo e legno-acciaio
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura Z275
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
