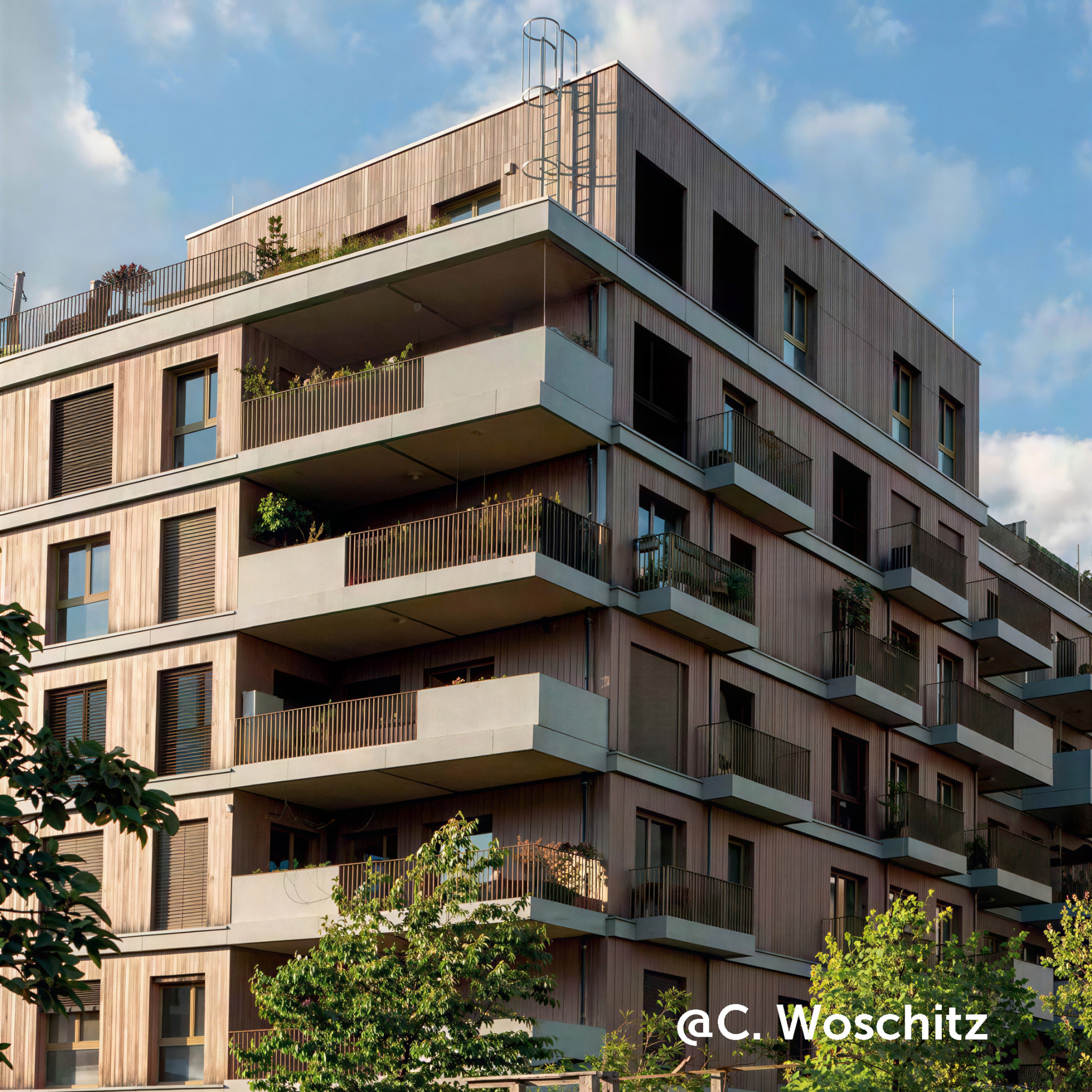

Configurazione strutturale di balconi su costruzioni in legno con TimXtend
Il sistema TimXtend è la soluzione per il fissaggio di balconi a sbalzo in calcestruzzo armato su solai in pannelli X-LAM che risolve il problema strutturale e normativo che fino a poco tempo fa costringeva i progettisti a compromessi tra costruzione sostenibile e requisiti di sicurezza.
Il sistema TimXtend è costituito da tre componenti principali: il solaio in pannelli X-LAM, la connessione HIT MVX-TS (Timber Slab) che fornisce isolamento termico con spessori 80 mm (HP) o 120 mm (SP), e il connettore WHTVG900 di Rothoblaas che trasferisce i carichi dal balcone prefabbricato al solaio ligneo.
Il sistema TimXtend garantisce una resistenza al fuoco fino a REI 90, conforme per edifici residenziali multipiano. I balconi in calcestruzzo armato sono forniti come elemento prefabbricato con HIT già montata, riducendo le operazioni di cantiere al solo fissaggio tramite WHTVG900.

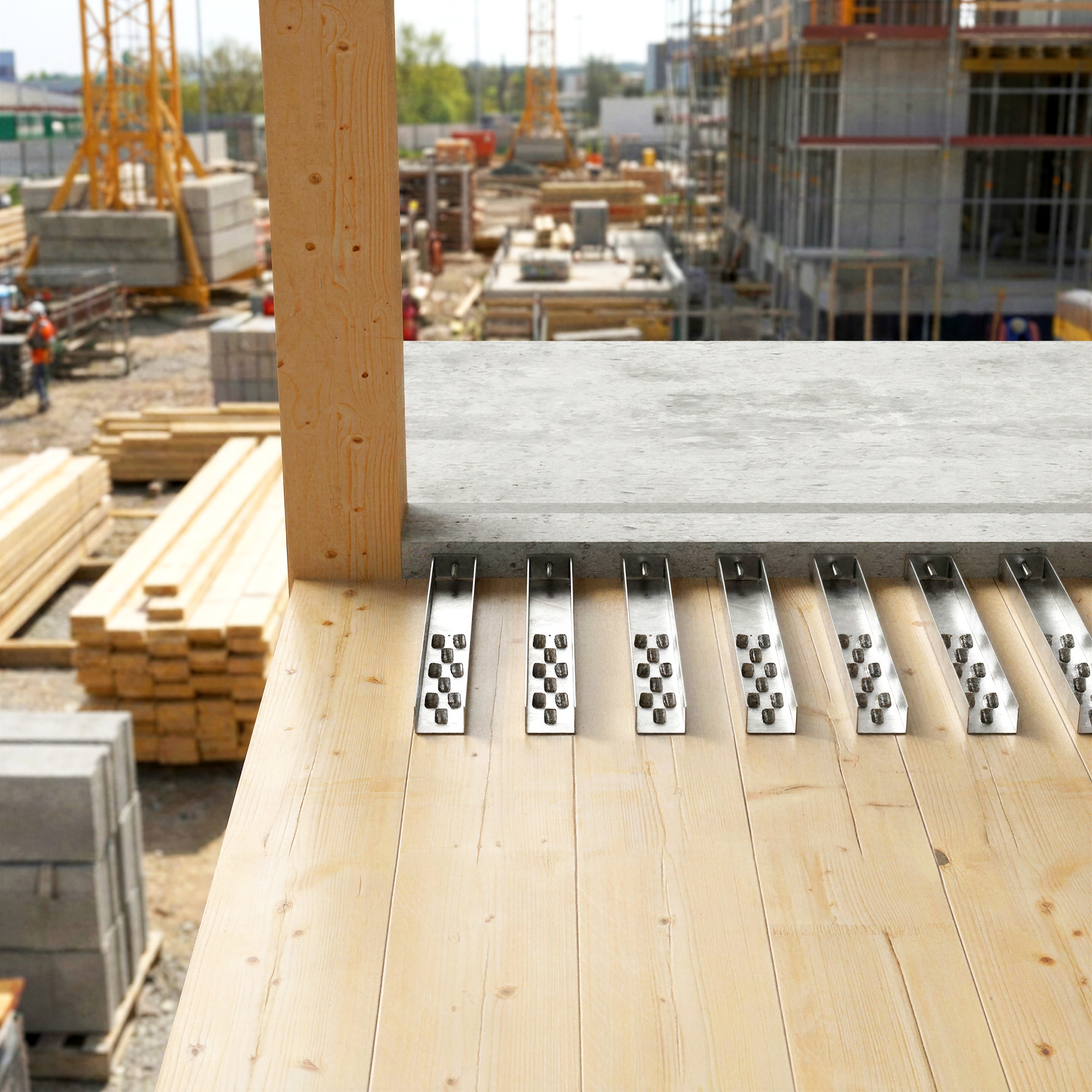

Il connettore WHTVG900 trasferisce i carichi mediante 9 viti VGS tutto filetto (diametro 11 mm, lunghezza 200 mm) disposte con inclinazione 45° mediante rondella VGU.
Il sistema è progettato e testato per una profondità dei balconi da 1,40 a 2,20 metri.
Prestazioni meccaniche e certificazioni del sistema TimXtend con connettore WHTVG900

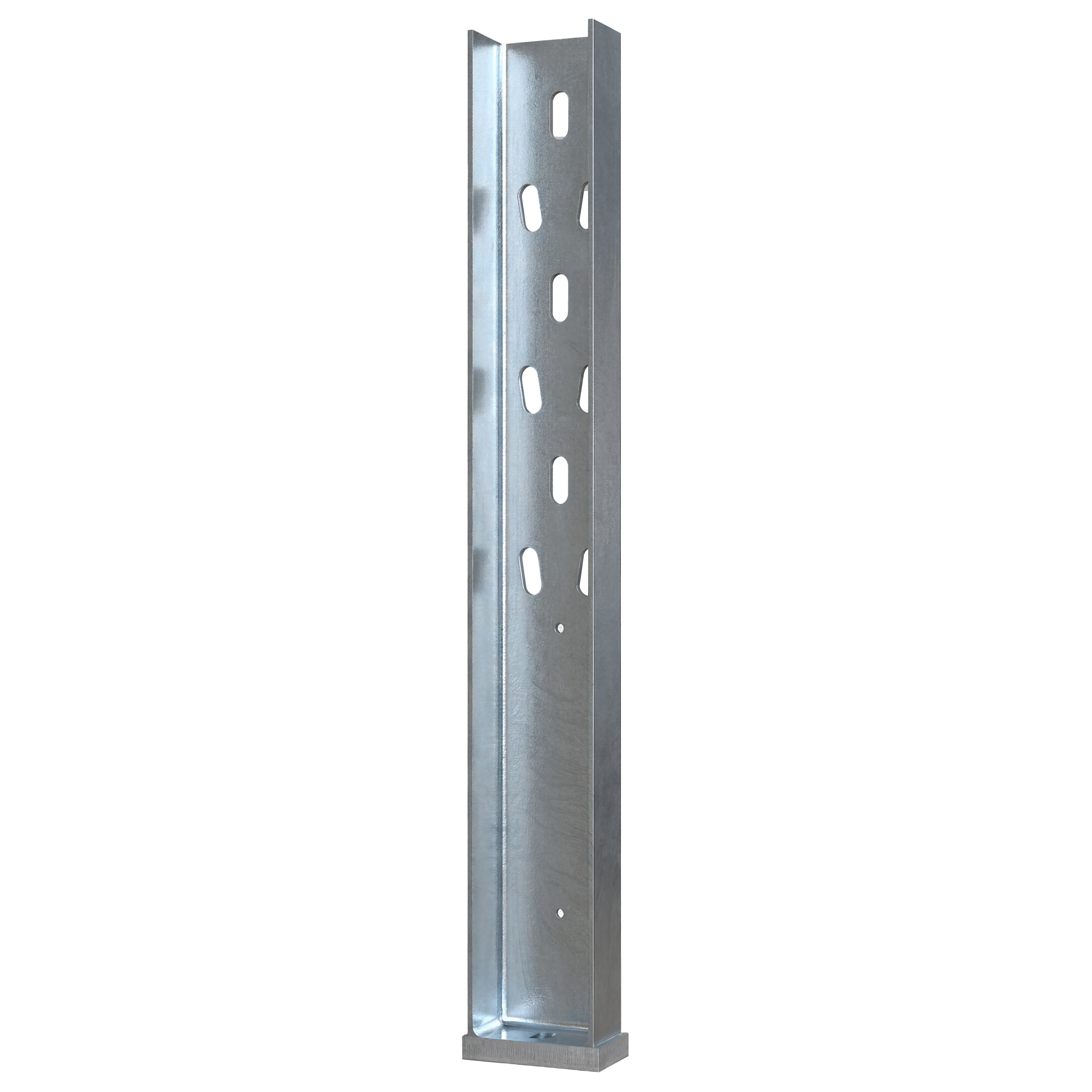

Nel sistema TimXtend, il connettore WHTVG900 di Rothoblaas è il componente strutturale che collega i balconi al solaio in legno.
Le rondelle VGU garantiscono l'inserimento preciso del filetto nel legno, mentre la dima JIG VGU facilita la realizzazione dei prefori inclinati, semplificando l'installazione in cantiere.
Il fissaggio è certificato per costruzioni in legno secondo ETA-11/0030 per applicazioni legno-acciaio. Lo speciale design rinforzato di WHTVG900 e le viti tutto filetto inclinate garantiscono una connessione con eccezionali valori di rigidezza, minimizzando le deformazioni e le vibrazioni del balcone.

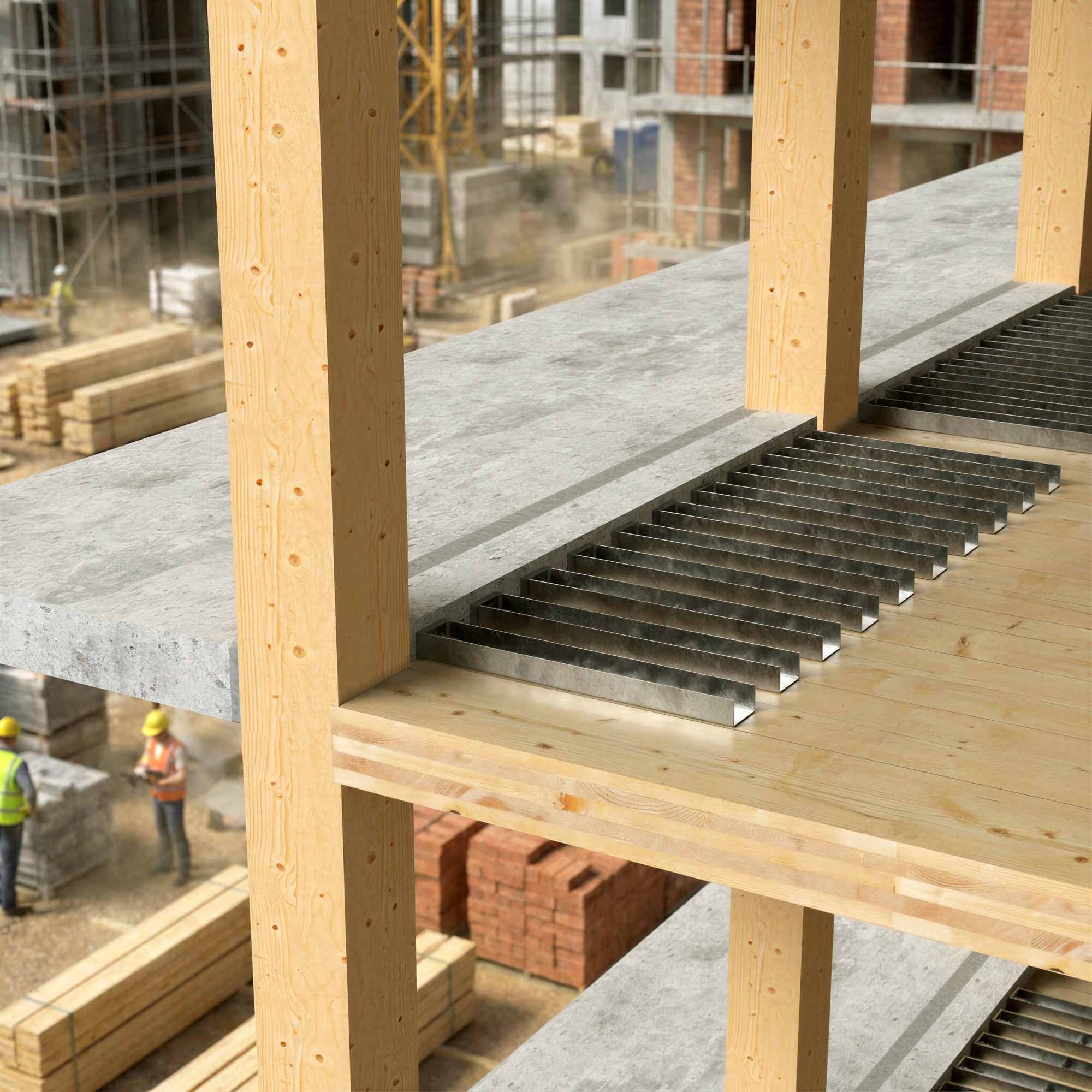

La connessione HIT MVX-TS(disponibile in versione HP con 80 mm di isolamento o SP con 120 mm) raggiunge REI 90 nel sistema TimXtend, conformità ai requisiti di resistenza al fuoco per edifici residenziali multipiano.
I pannelli X-LAM sono compatibili con il sistema TimXtend purché rispettino gli spessori minimi di ancoraggio e il sistema è progettato per essere completamente disassemblabile.
Dopo la vita utile, balconi, connessioni e connettori possono essere separati e riutilizzati in altri progetti o riciclati, principio fondamentale dell'economia circolare nelle costruzioni in legno moderne che seguono il principio del Design for Disassembly.
Quale è la massima profondità dei balconi realizzabili con il sistema TimXtend?
Il sistema è progettato e testato per una profondità dei balconi a sbalzo da 1,40 a 2,20 metri. L’effettiva lunghezza massima dello sbalzo dipende dallo spessore del solaio X-LAM interno, dalla sua direzione di orditura e dalla sua luce.
Da dove nasce il progetto TimXtend e chi sono i partner sviluppatori?
RISPOSTA BREVE:
TimXtend nasce dalla collaborazione tra tre specialisti delle costruzioni:
RWT plus ZT GmbH (ingegneria strutturale, protezione al fuoco), Leviat/Halfen (tecnologia per le connessioni isolate termicamente), e Rothoblaas (connettori in acciaio per legno). Il progetto è sviluppato da RWT plus Austria, azienda specializzata in strutture leggere, costruzioni sostenibili e soluzioni per edilizia multipiano in legno.
Documentazione
-
Scheda Tecnica
TIMXTEND
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pz. |
|---|---|---|---|---|---|---|---|---|---|
| WHTVG900 | - | - | - | - | - | - | - | - | 1 |
