CONNETTORE PER PANNELLI STRUTTURALI
SLOT
SLOT è il connettore per pannelli strutturali che consente giunzioni ad elevatissima rigidezza ed è in grado di trasferire eccezionali sforzi di taglio tra i pannelli.

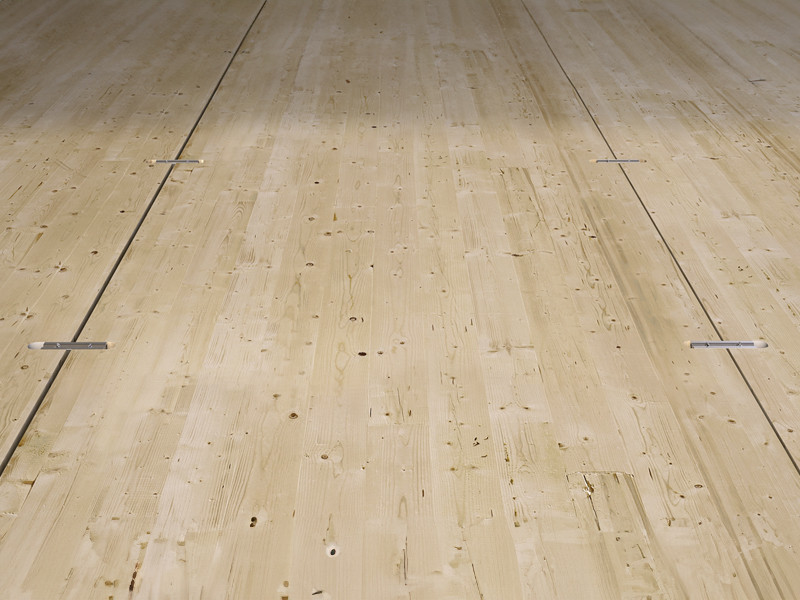

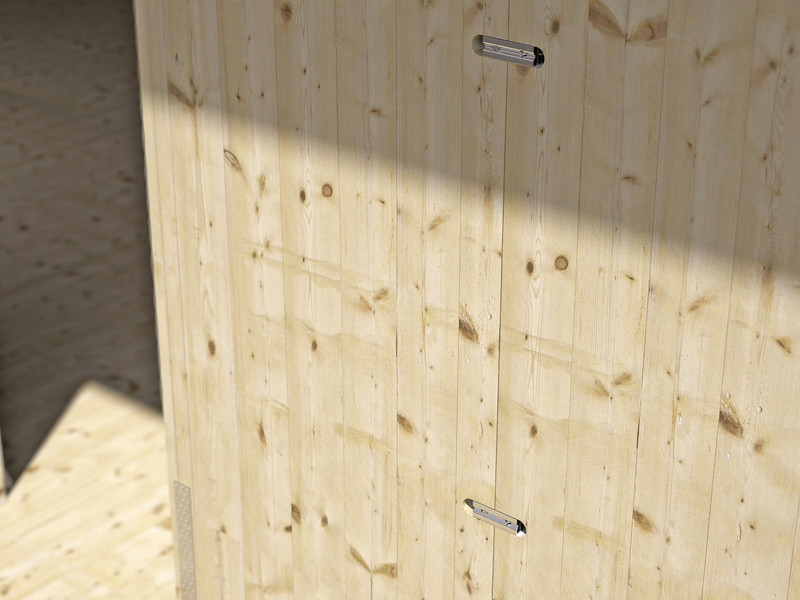

Ideale per pareti e solai, permette di ricostituire pannelli monolitici di grandi dimensioni, tagliati in precedenza per esigenze di trasporto.
Video
SLOT, IL CONNETTORE A TAGLIO PER PANNELLI STRUTTURALI CON LA FORZA DI OLTRE 60 VITI

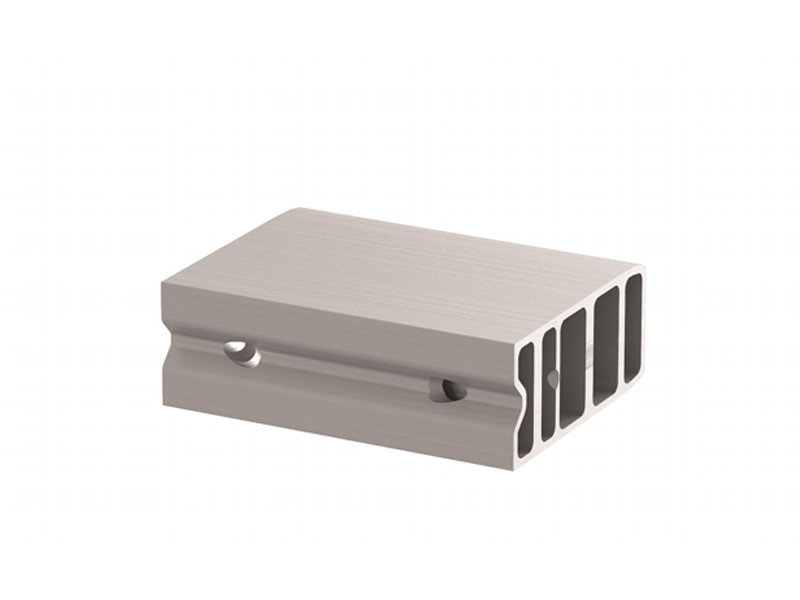

Il connettore in alluminio SLOT è ideale per giunzioni di pareti e solai di edifici multipiano. La forma a cuneo facilita l'inserimento nella fresatura; la geometria alveolare massimizza la resistenza. In alluminio, è leggero e facile da maneggiare.

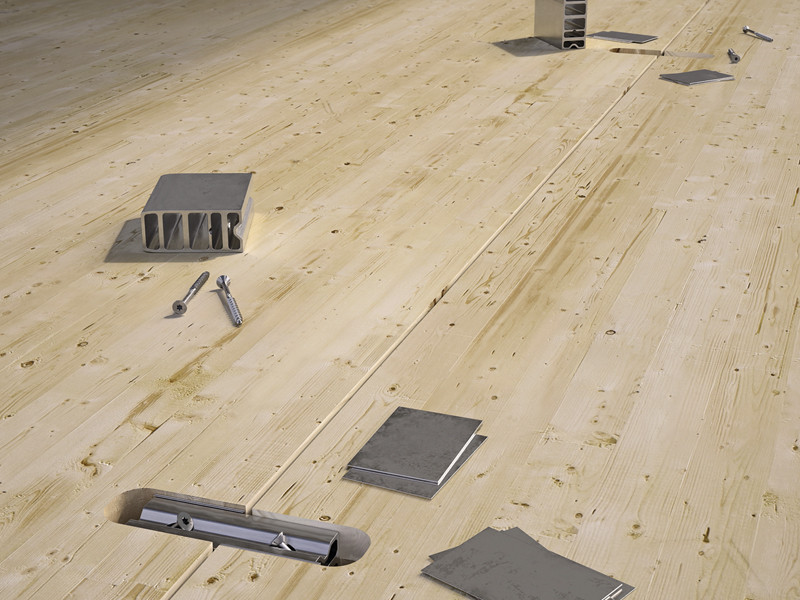

Offre la possibilità di montaggio con viti ausiliarie inclinate che facilitano il serraggio reciproco tra i pannelli. Le sue performance sono eccezionali: un connettore può sostituire fino a 60 viti Ø6, con conseguente riduzione dei tempi di posa. SLOT è in possesso di marcatura CE secondo ETA.
I valori sono testati, certificati e calcolati anche su legno lamellare, X-LAM, LVL Softwood e LVL Hardwood. Può essere utilizzato con pannelli in X-LAM, LVL o legno lamellare.
Documentazione
Scheda Tecnica
|
|
|---|---|
Scheda Tecnica USA
|
|
Scheda Tecnica CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

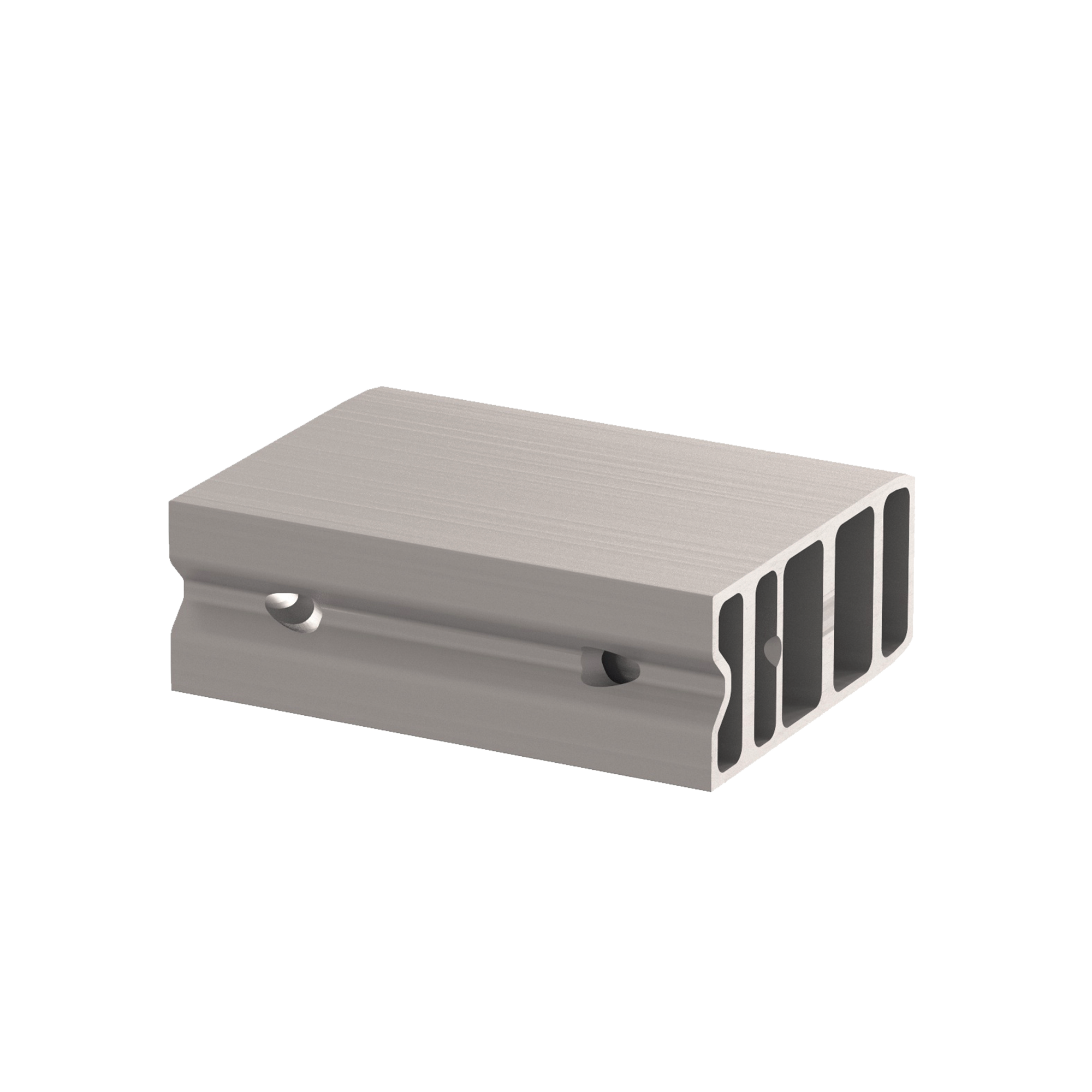

SLOT
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|
| SLOT90 | 89 | 120 | 40 | 10 |
SLOT SHIM
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| SHIMS609005 | 89 | 60 | - | 0.5 | 100 |
| SHIMS609010 | 89 | 60 | - | 1 | 50 |
