SISTEMA DI CONNESSIONE E RINFORZO PER PILASTRI E SOLAI

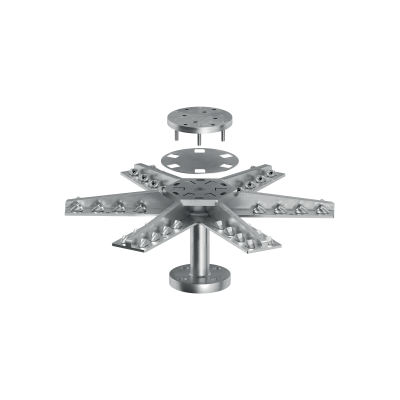

SPIDER
Il sistema di connessione e rinforzo SPIDER rappresenta una rivoluzione nel mondo dell’edilizia in legno.
Consente di costruire edifici multipiano con struttura pilastro-solaio sino ad oggi irrealizzabili, con una distanza delle colonne superiore a 7,0 x 7,0 metri di maglia strutturale, e permette il trasferimento di oltre 5000 kN di forza verticale tra pilastro e pilastro.
Video
SPIDER, IL RIVOLUZIONARIO SISTEMA DI CONNESSIONE E RINFORZO CHE PERMETTE ALLE TUE STRUTTURE DI RAGGIUNGERE ALTEZZE INIMMAGINABILI

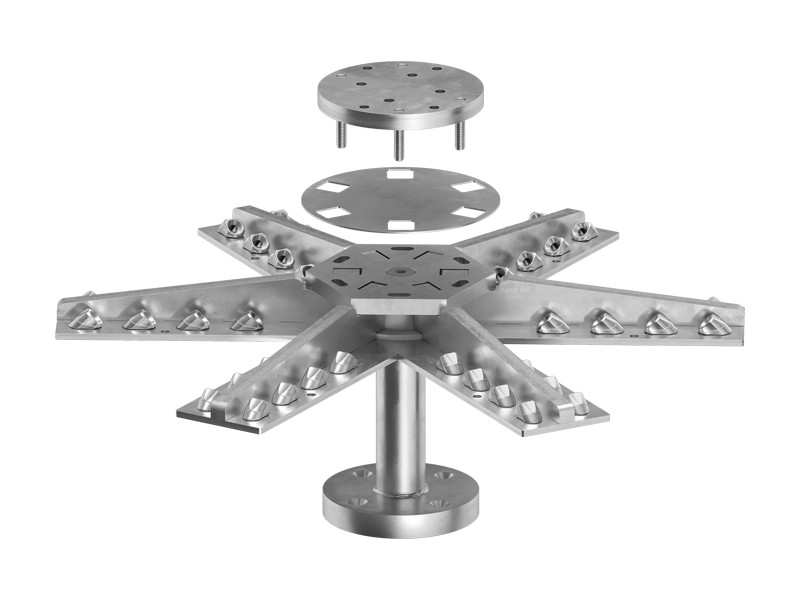

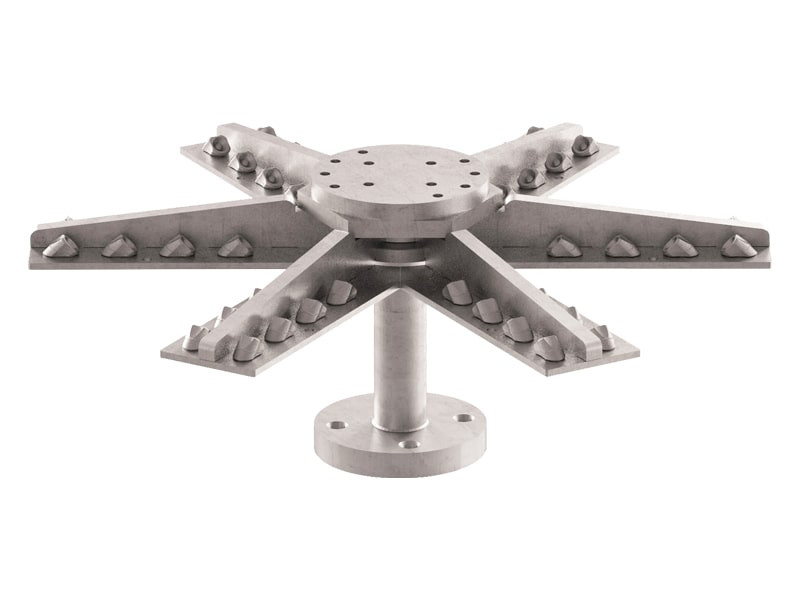

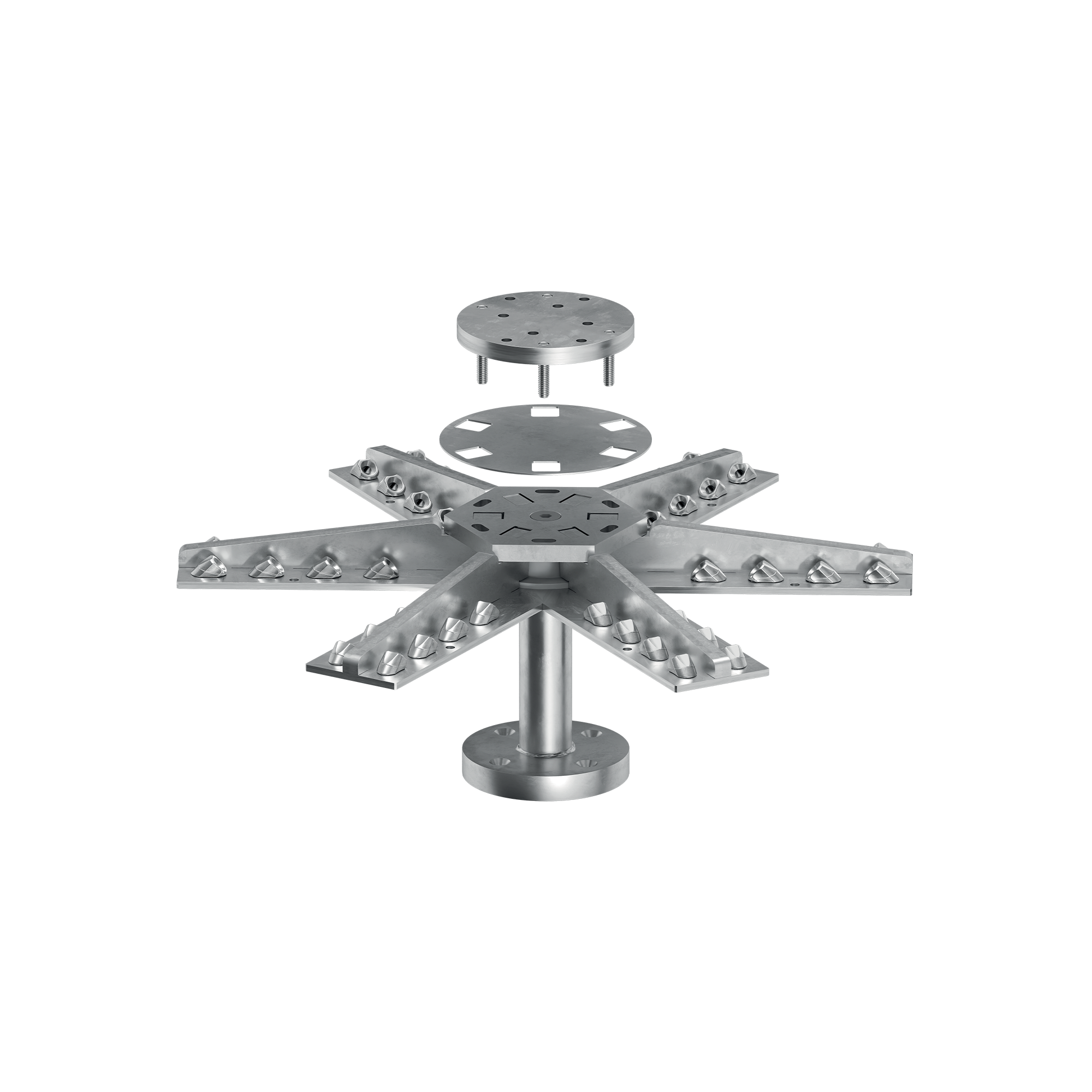

Il rivoluzionario sistema SPIDER permette di realizzare grattacieli in legno con sistema pilastro-solaio, eliminando tutte le travi. Il nucleo centrale in acciaio del sistema evita lo schiacciamento dei pannelli in X-LAM, permettendo il trasferimento di oltre 5000 kN di forza verticale tra pilastro e pilastro.

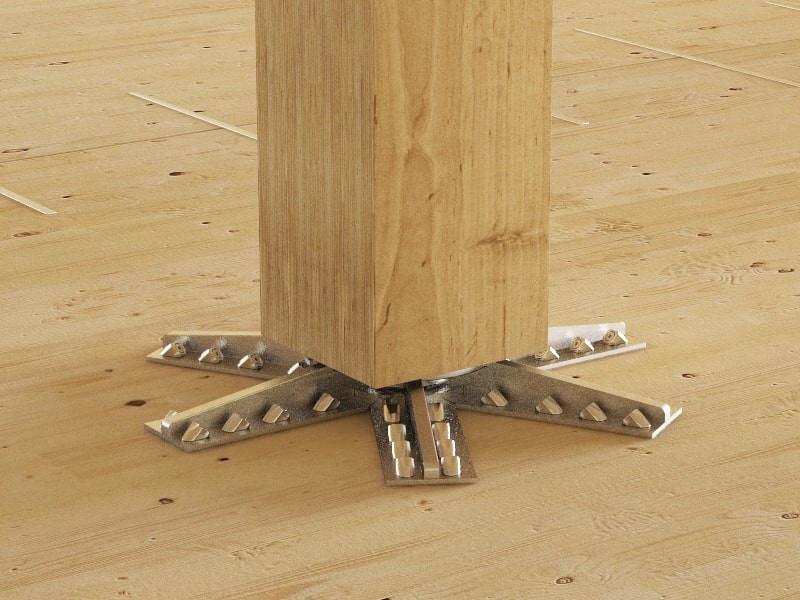

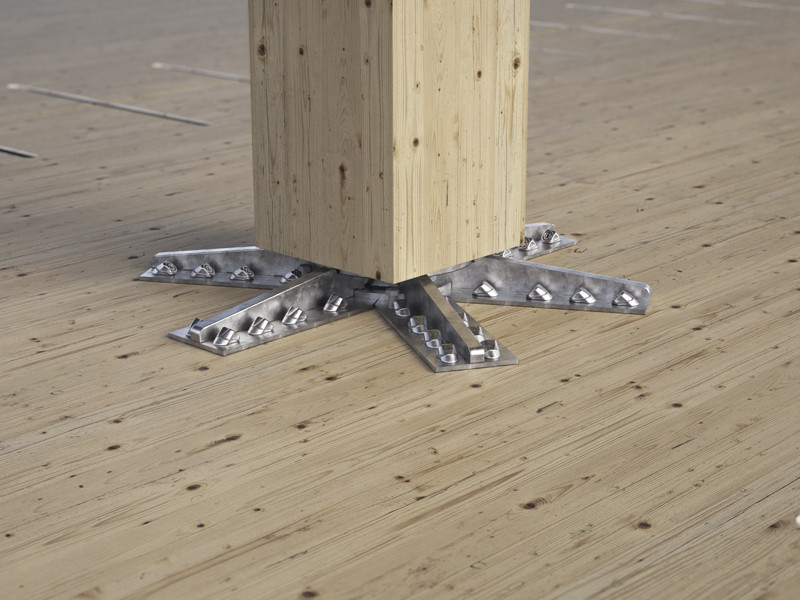

I bracci del sistema garantiscono il rinforzo a punzonamento dei pannelli in X-LAM, consentendo eccezionali valori di resistenza a taglio. SPIDER offre la possibilità di realizzare luci libere superiori a 6,0 x 6,0 metri anche senza l'ausilio di connessioni speciali tra pannelli.

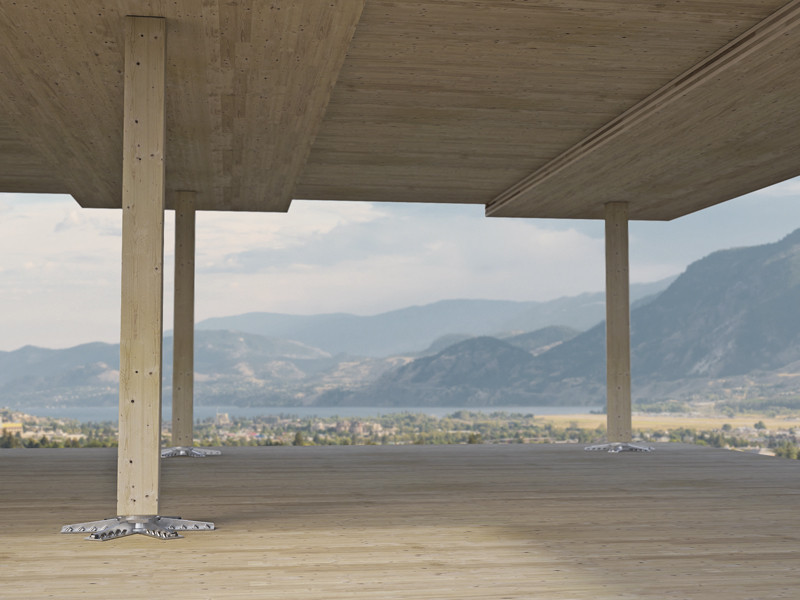

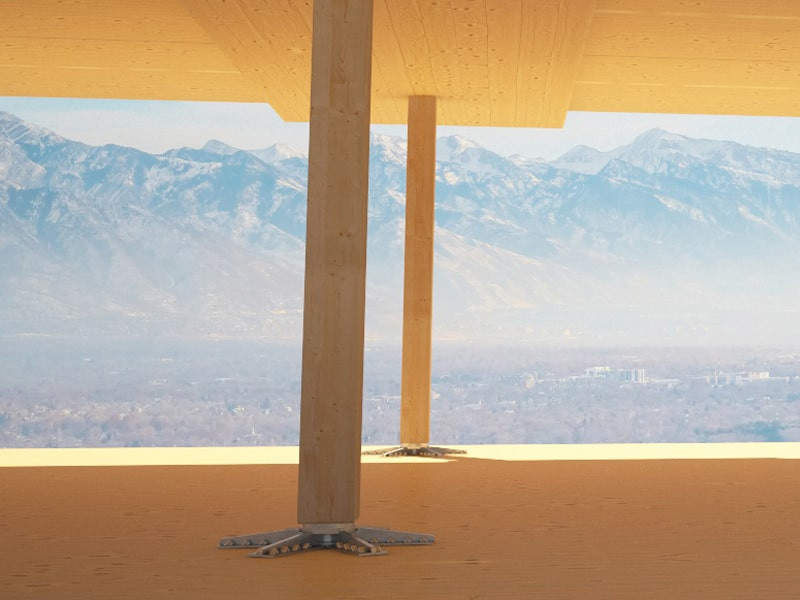

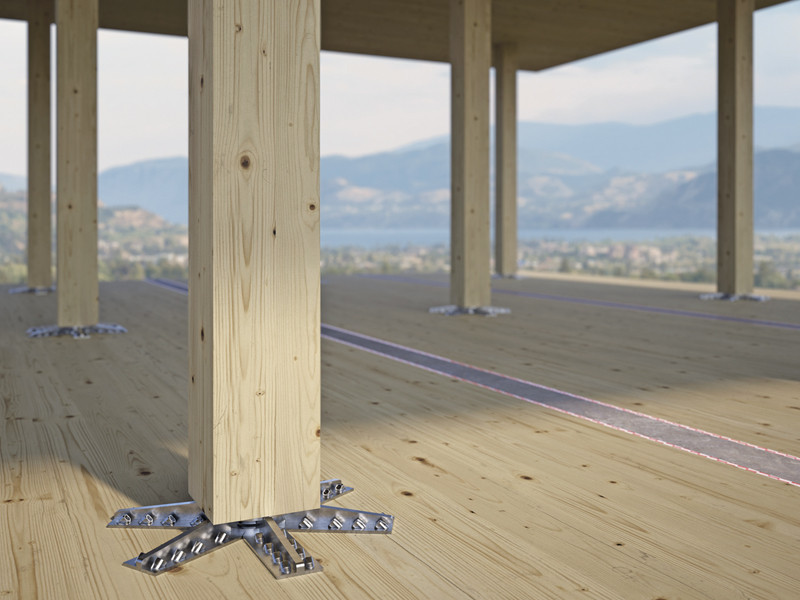

Oltre alle costruzioni multipiano, SPIDER apre nuovi orizzonti architettonici, permettendo di realizzare strutture con ampi spazi, un numero ridotto di pilastri e vetrate di grandi dimensioni. In acciaio S355-S690 con zincatura galvanica, è certificato, calcolato e ottimizzato per pilastri in legno lamellare, LVL, acciaio e calcestruzzo armato.
Documentazione
| Scheda Tecnica | |
|---|---|
| Certificato ETA | |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
SPIDER
| CODICE | Ø
[mm]
|
H
[mm]
|
misure
[mm]
|
pz. |
|---|---|---|---|---|
| SPI60S160 | 60 | 160 | A=200 B=200 | 1 |
| SPI60S180 | 60 | 180 | A=200 B=200 | 1 |
| SPI60S200 | 60 | 200 | A=200 B=200 | 1 |
| SPI60S220 | 60 | 220 | A=200 B=200 | 1 |
| SPI60S240 | 60 | 240 | A=200 B=200 | 1 |
| SPI60S280 | 60 | 280 | A=200 B=200 | 1 |
| SPI60S320 | 60 | 320 | A=200 B=200 | 1 |
| SPI80S160 | 80 | 160 | A=240 B=200 | 1 |
| SPI80S180 | 80 | 180 | A=240 B=200 | 1 |
| SPI80S200 | 80 | 200 | A=240 B=200 | 1 |
| SPI80S220 | 80 | 220 | A=240 B=200 | 1 |
| SPI80S240 | 80 | 240 | A=240 B=200 | 1 |
| SPI80S280 | 80 | 280 | A=240 B=200 | 1 |
| SPI80S320 | 80 | 320 | A=240 B=200 | 1 |
| SPI80M160 | 80 | 160 | A=280 B=240 | 1 |
| SPI80M180 | 80 | 180 | A=280 B=240 | 1 |
| SPI80M200 | 80 | 200 | A=280 B=240 | 1 |
| SPI80M220 | 80 | 220 | A=280 B=240 | 1 |
| SPI80M240 | 80 | 240 | A=280 B=240 | 1 |
| SPI80M280 | 80 | 280 | A=280 B=240 | 1 |
| SPI80M320 | 80 | 320 | A=280 B=240 | 1 |
| SPI80L160 | 80 | 160 | A=280 B=280 | 1 |
| SPI80L180 | 80 | 180 | A=280 B=280 | 1 |
| SPI80L200 | 80 | 200 | A=280 B=280 | 1 |
| SPI80L220 | 80 | 220 | A=280 B=280 | 1 |
| SPI80L240 | 80 | 240 | A=280 B=280 | 1 |
| SPI80L280 | 80 | 280 | A=280 B=280 | 1 |
| SPI80L320 | 80 | 320 | A=280 B=280 | 1 |
| SPI100S160 | 100 | 160 | A=240 B=240 | 1 |
| SPI100S180 | 100 | 180 | A=240 B=240 | 1 |
| SPI100S200 | 100 | 200 | A=240 B=240 | 1 |
| SPI100S220 | 100 | 220 | A=240 B=240 | 1 |
| SPI100S240 | 100 | 240 | A=240 B=240 | 1 |
| SPI100S280 | 100 | 280 | A=240 B=240 | 1 |
| SPI100S320 | 100 | 320 | A=240 B=240 | 1 |
| SPI100M160 | 100 | 160 | A=280 B=280 | 1 |
| SPI100M180 | 100 | 180 | A=280 B=280 | 1 |
| SPI100M200 | 100 | 200 | A=280 B=280 | 1 |
| SPI100M220 | 100 | 220 | A=280 B=280 | 1 |
| SPI100M240 | 100 | 240 | A=280 B=280 | 1 |
| SPI100M280 | 100 | 280 | A=280 B=280 | 1 |
| SPI100M320 | 100 | 320 | A=280 B=280 | 1 |
| SPI120S160 | 120 | 160 | A=280 B=280 | 1 |
| SPI120S180 | 120 | 180 | A=280 B=280 | 1 |
| SPI120S200 | 120 | 200 | A=280 B=280 | 1 |
| SPI120S220 | 120 | 220 | A=280 B=280 | 1 |
| SPI120S240 | 120 | 240 | A=280 B=280 | 1 |
| SPI120S280 | 120 | 280 | A=280 B=280 | 1 |
| SPI120S320 | 120 | 320 | A=280 B=280 | 1 |
| SPI120M160 | 120 | 160 | A=280 B=280 | 1 |
| SPI120M180 | 120 | 180 | A=280 B=280 | 1 |
| SPI120M200 | 120 | 200 | A=280 B=280 | 1 |
| SPI120M220 | 120 | 220 | A=280 B=280 | 1 |
| SPI120M240 | 120 | 240 | A=280 B=280 | 1 |
| SPI120M280 | 120 | 280 | A=280 B=280 | 1 |
| SPI120M320 | 120 | 320 | A=280 B=280 | 1 |
| SPI100L160 | 100 | 160 | B=240 | 1 |
| SPI100L180 | 100 | 180 | B=240 | 1 |
| SPI100L200 | 100 | 200 | B=240 | 1 |
| SPI100L220 | 100 | 220 | B=240 | 1 |
| SPI100L240 | 100 | 240 | B=240 | 1 |
| SPI100L280 | 100 | 280 | B=240 | 1 |
| SPI100L320 | 100 | 320 | B=240 | 1 |
| SPI120L160 | 120 | 160 | B=240 | 1 |
| SPI120L180 | 120 | 180 | B=240 | 1 |
| SPI120L200 | 120 | 200 | B=240 | 1 |
| SPI120L220 | 120 | 220 | B=240 | 1 |
| SPI120L240 | 120 | 240 | B=240 | 1 |
| SPI120L280 | 120 | 280 | B=240 | 1 |
| SPI120L320 | 120 | 320 | B=240 | 1 |
TOP PLATE
| CODICE | descrizione | Ø
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| STP20020C | top plate for SPI60S | 200 | 20 | 1 |
