RAPTOR MINI: PIASTRA COMPATTA PER MOVIMENTAZIONE ELEMENTI LEGNO IN CANTIERE CON MONTAGGIO RAPIDO A 2 VITI RAPTOR MINI

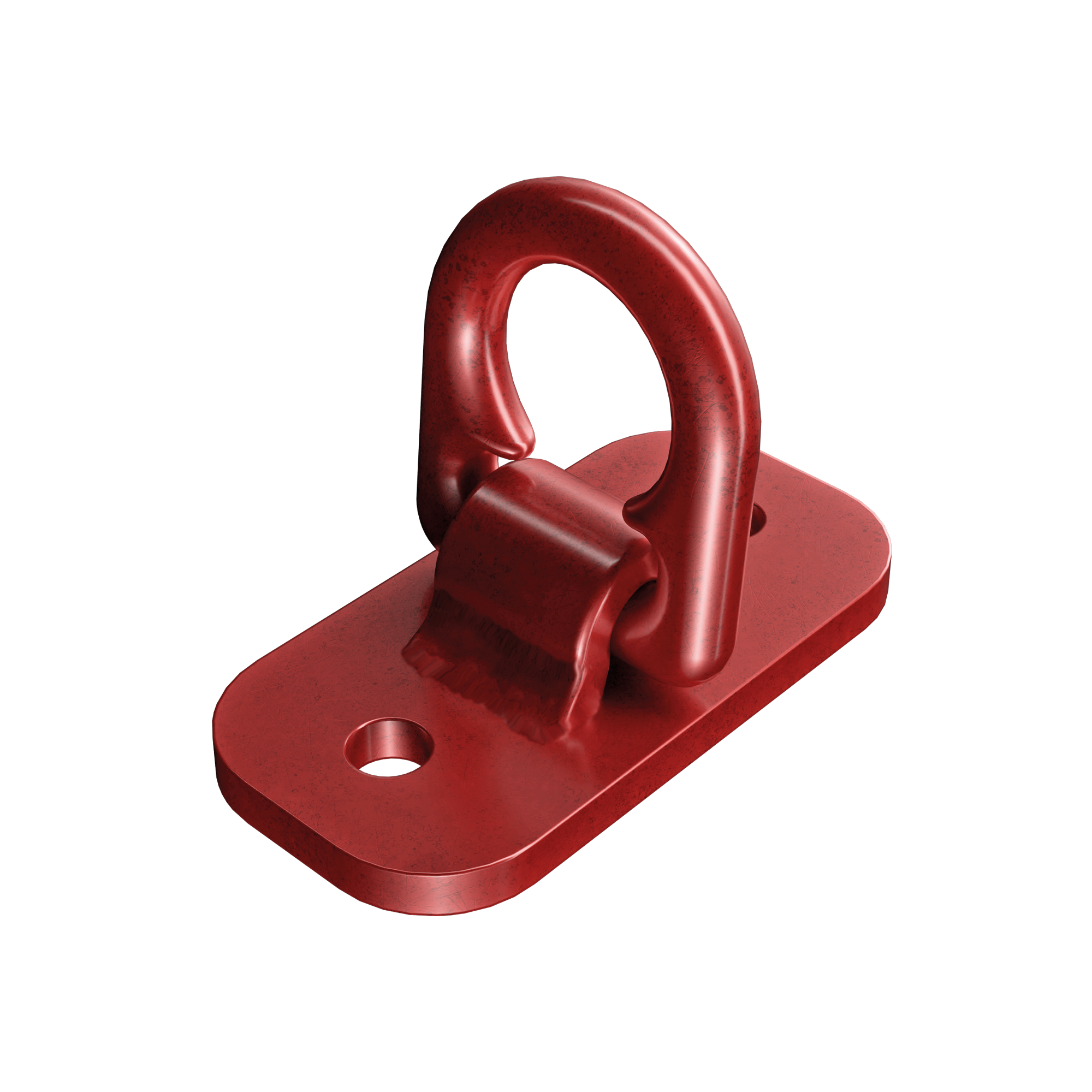

Movimentazione elementi legno rapida ed efficiente: la piastra RAPTOR MINI con gancio integrato pieghevole
RAPTOR MINI è la piastra di trasporto compatta Rothoblaas progettata per la movimentazione elementi legno in cantiere e in produzione: travi in legno massiccio o lamellare, pannelli X-LAM, pareti prefabbricate in timber frame, supporti e colonne in legno, costruzioni leggere per tetti prefabbricati.
Grazie al fissaggio con sole 2 viti, RAPTOR MINI si installa in pochi secondi — l'ideale per processi di lavoro efficienti sia in cantiere che in stabilimento di prefabbricazione. Il gancio di trasporto integrato e pieghevole garantisce un sollevamento sicuro e flessibile, anche in spazi ristretti dove piastre di dimensioni maggiori non sarebbero utilizzabili.

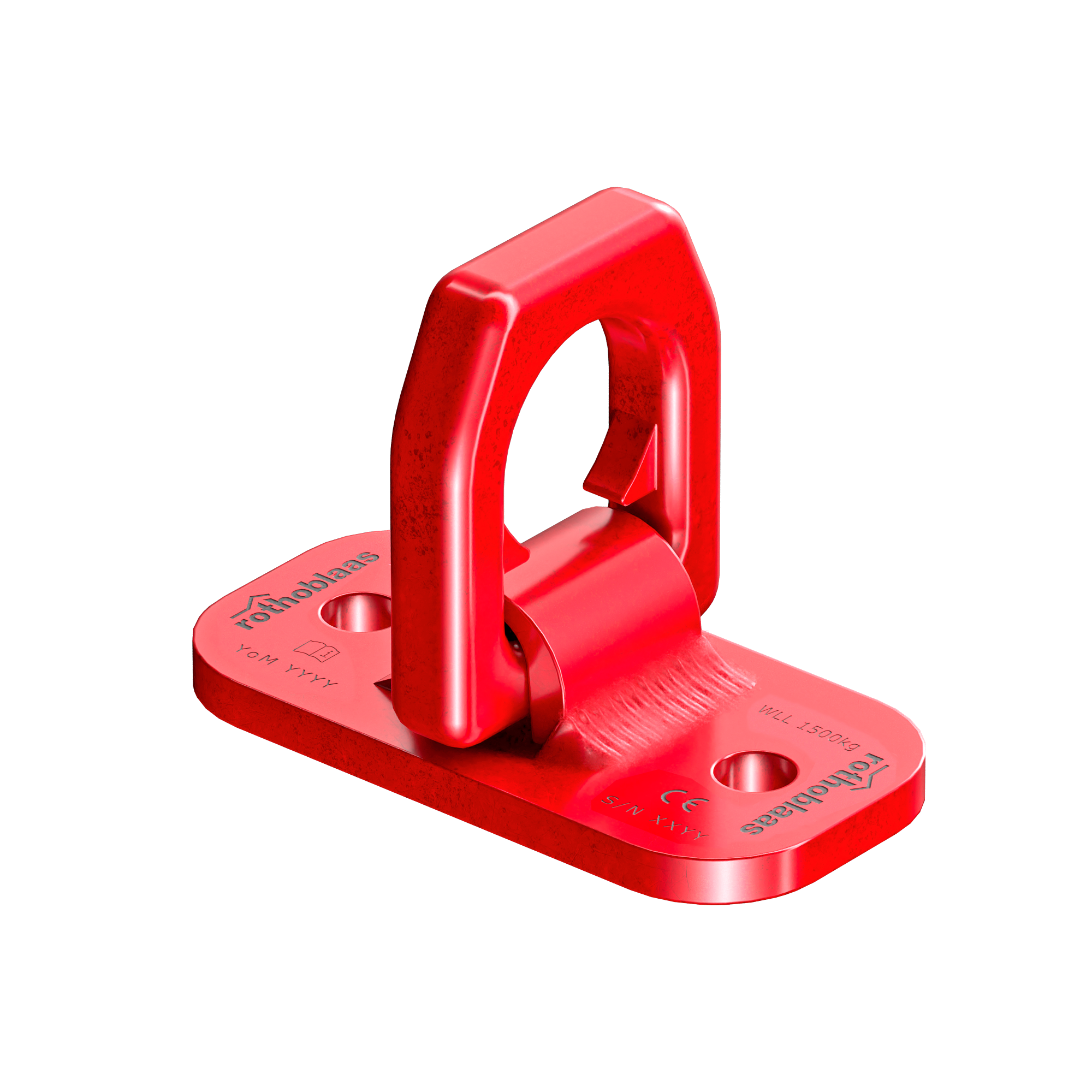

Piastra certificata ai sensi della Direttiva Macchine 2006/42/CE con portata massima di 1.500 kg. Le dimensioni compatte (60×120 mm, spessore 8 mm) la rendono la soluzione ideale per elementi strutturali di peso medio e per applicazioni dove velocità di montaggio e ingombro ridotto sono prioritari.
RAPTOR MINI: sollevamento travi legno lamellare, pannelli X-LAM e pilastri con tre tipologie di viti compatibili

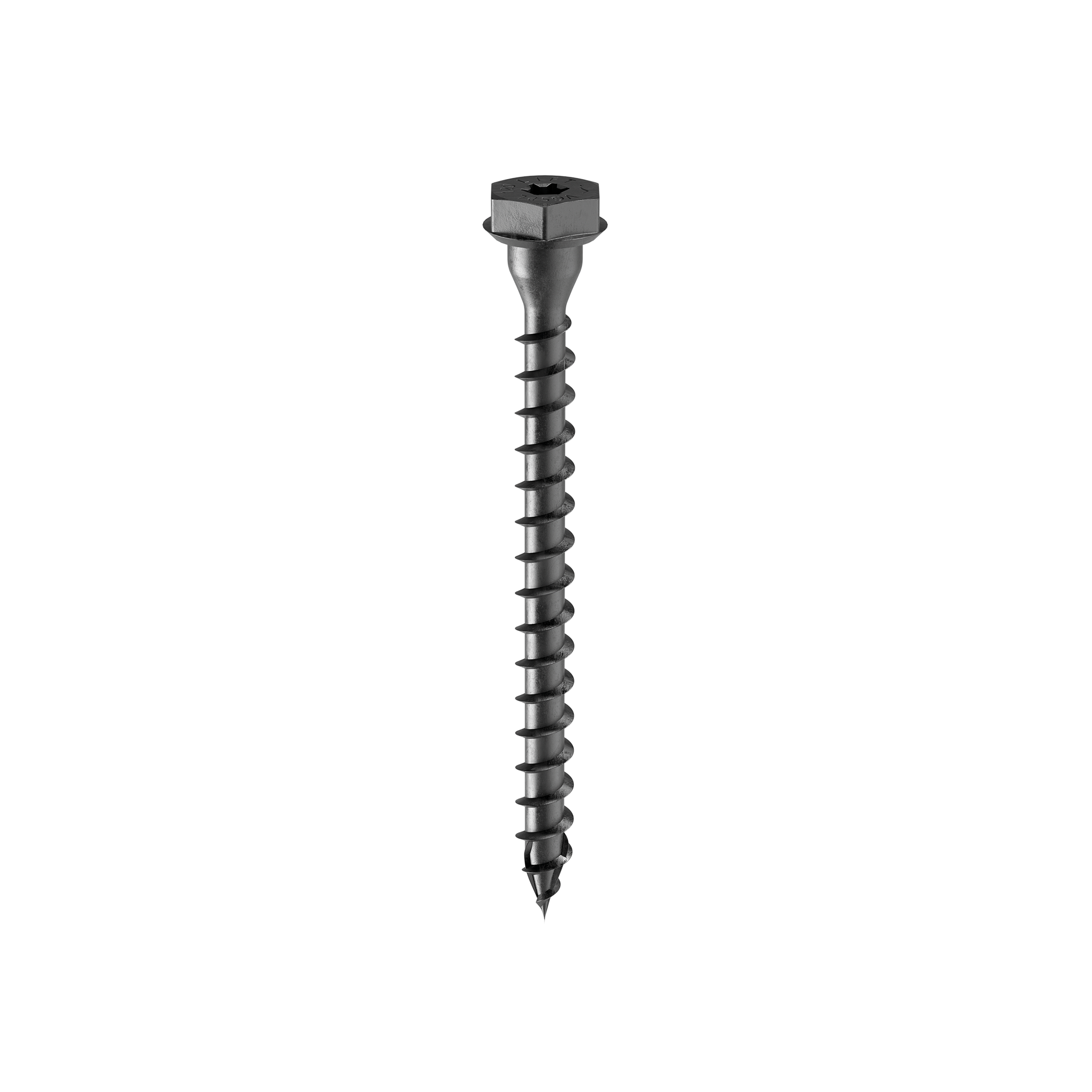

RAPTOR MINI è compatibile con tre tipologie di connettori: VGS PLATE Ø11mm, HBS PLATE/HBS PLATE EVO Ø10mm e VGS Ø11mm con rondella HUS10. La compatibilità con le viti VGSPL riutilizzabili consente di recuperare i fissaggi dopo la movimentazione, riducendo sprechi e costi rispetto alle soluzioni monouso.
Per il sollevamento travi legno lamellare e pannelli X-LAM orizzontali, la portata massima con VGSPL11240 è 1.500 kg a β=0°; la lunghezza efficace delle viti deve rispettare lef ≥ 0,7·d. Per l'applicazione su pilastri verticali (sezione minima 100×160mm), con VGSPL11280 si raggiungono 535 kg. Angoli di sollevamento ammessi: 0°–60° .

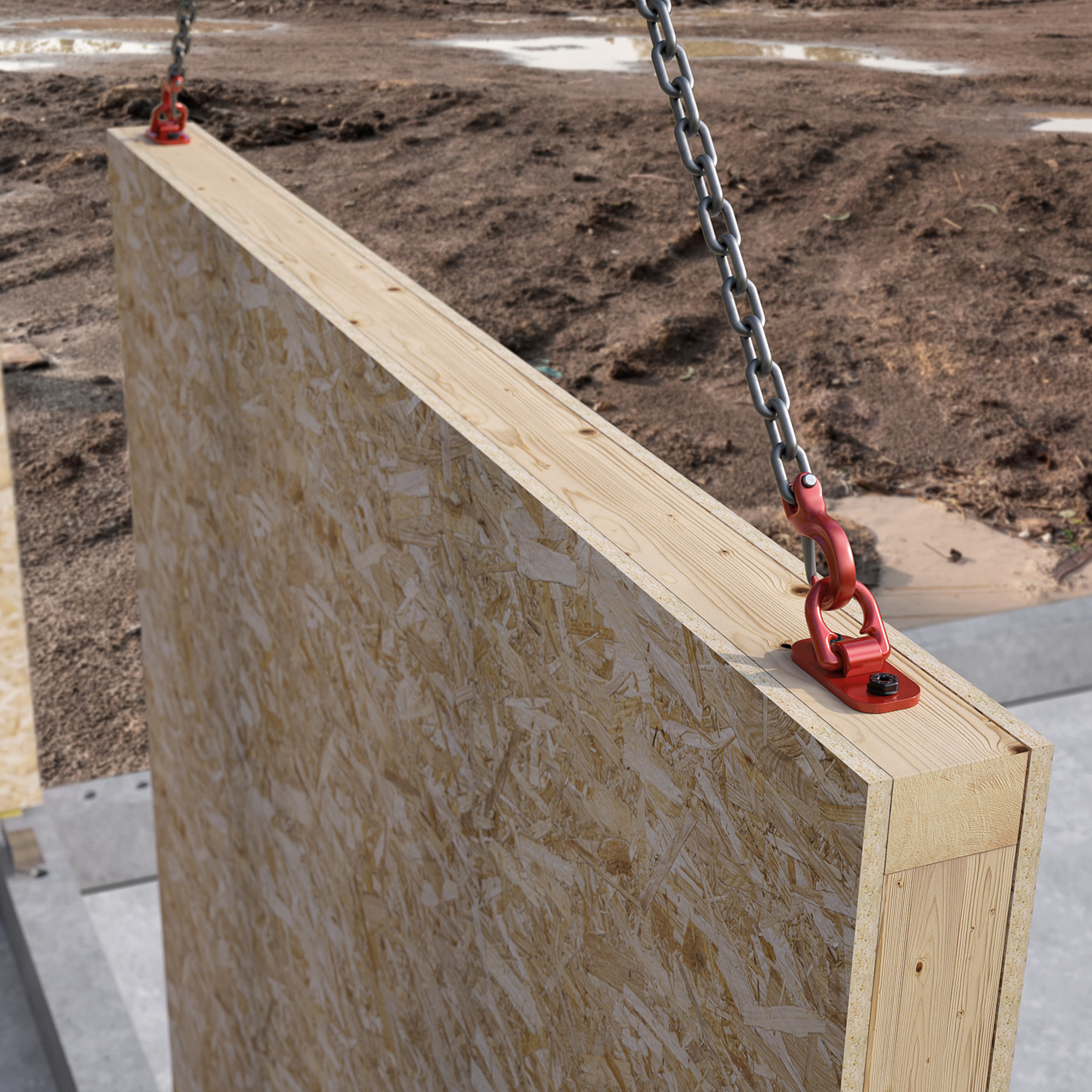

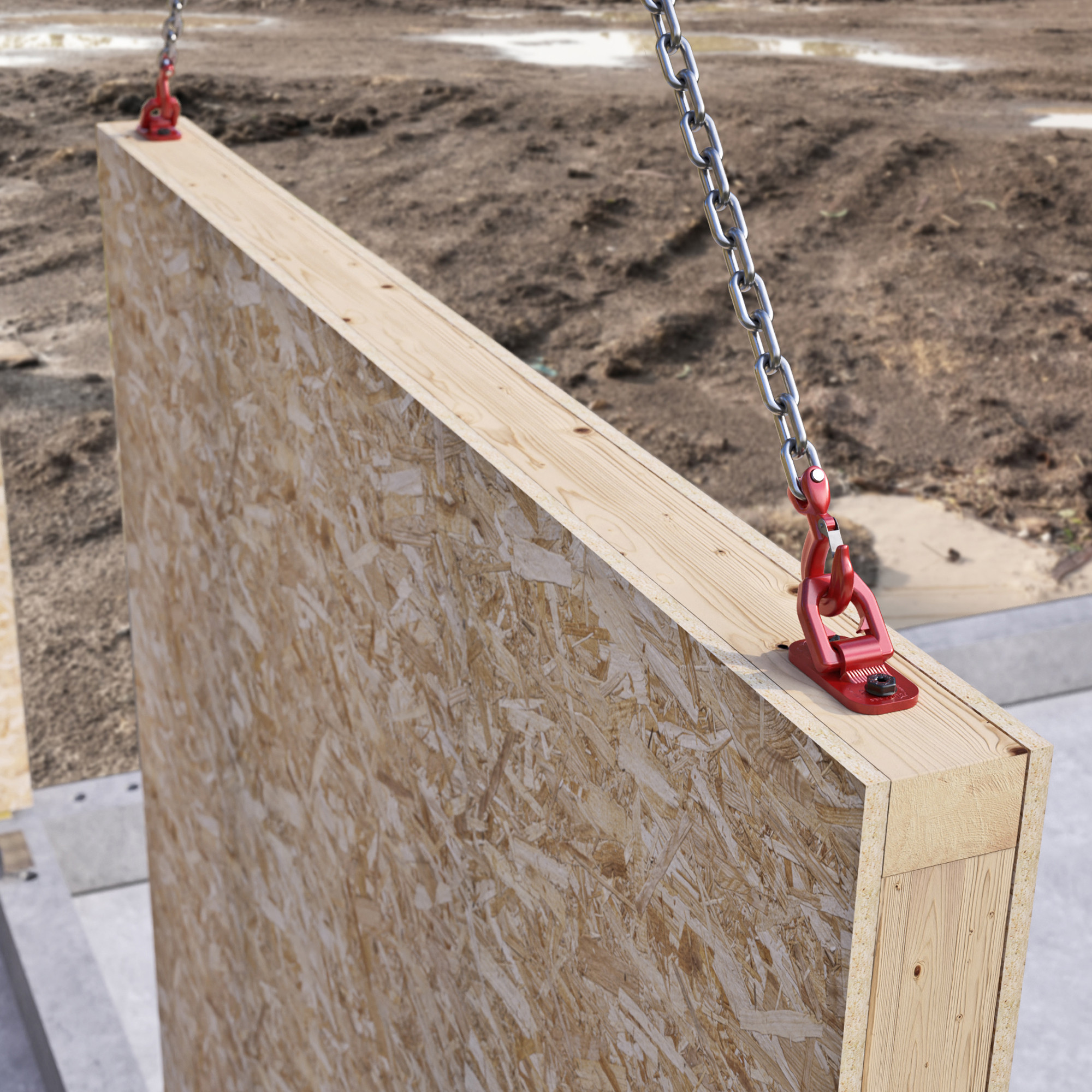

Come si utilizza la piastra RAPTOR MINI per il trasporto pareti timber frame e pilastri in cantiere?
RAPTOR MINI si installa con 2 viti della stessa tipologia e lunghezza, rispettando le distanze minime dai bordi. Per timber frame (spessore minimo 100mm): a3,C ≥ 100mm. La lunghezza delle viti deve essere almeno 0,7 volte la profondità dell'elemento (lef ≥ 0,7·d).[SU1.1]

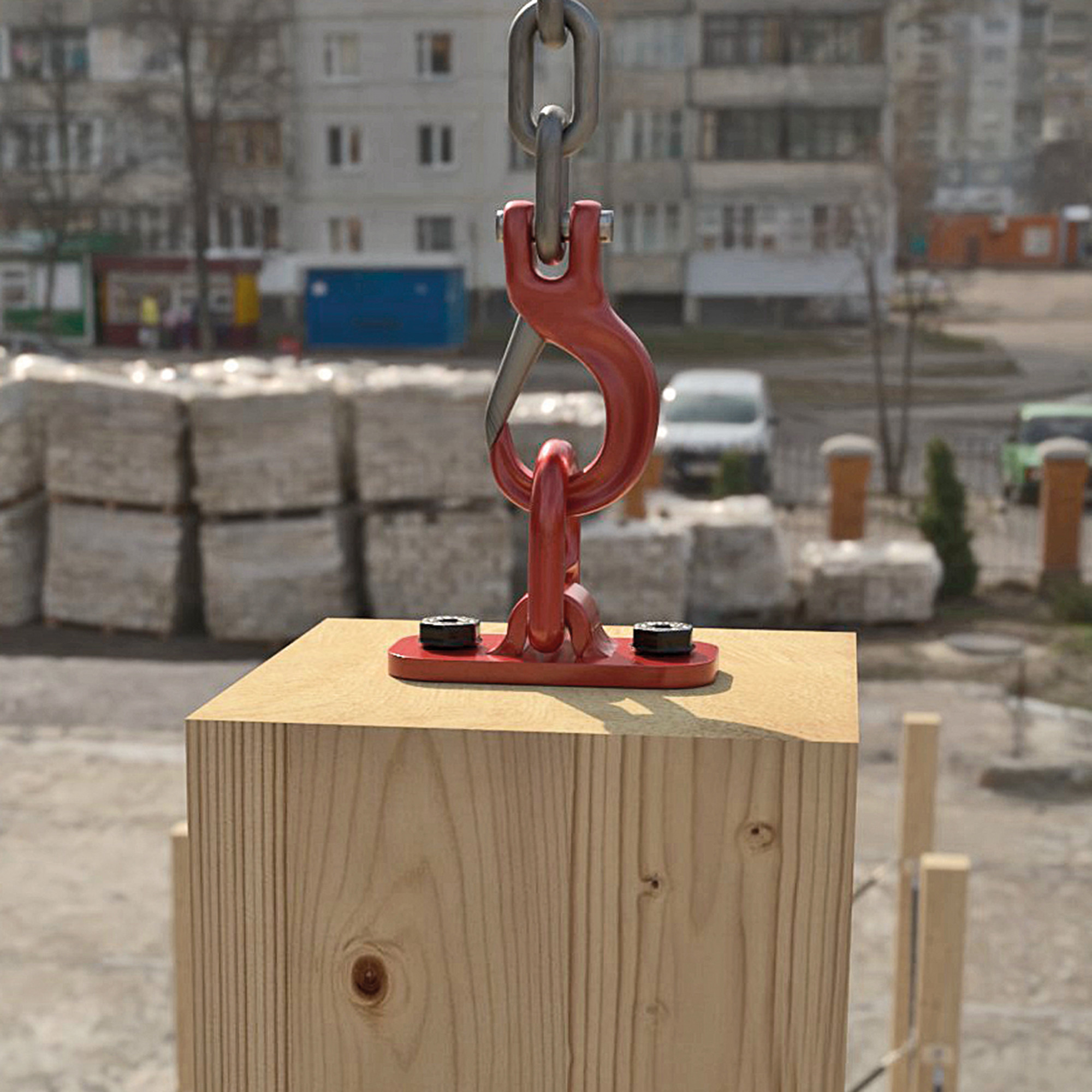

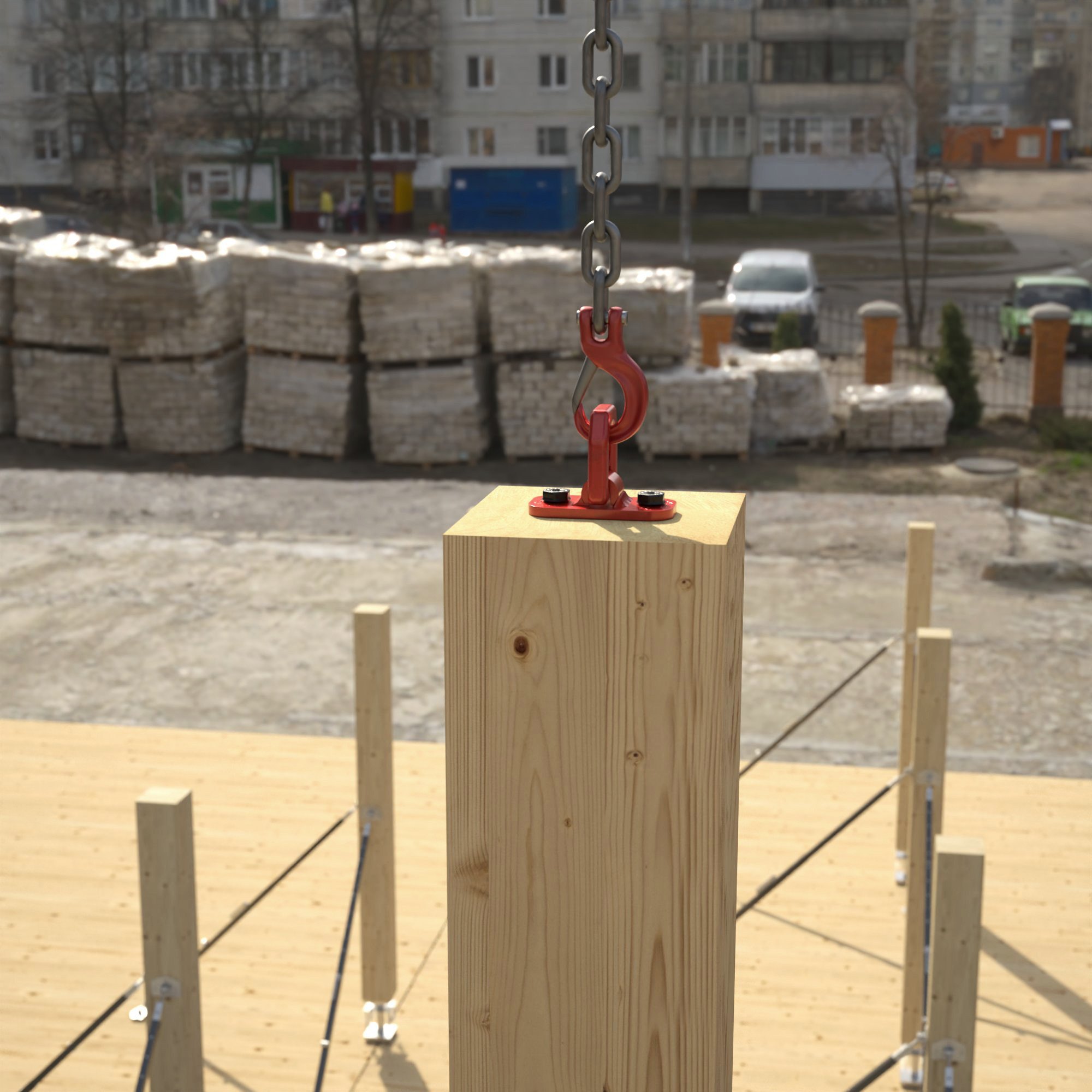

Il gancio integrato pieghevole si collega al gancio della gru e consente il sollevamento con angoli fino a 60°. Grazie alle dimensioni compatte (60×120mm), RAPTOR MINI è utilizzabile anche in spazi ristretti e per il trasporto di pilastri verticali (sezione minima 100×160mm) — applicazione specifica non prevista dalla piastra RAPTOR standard.
