RAPTOR: PIASTRA PER SOLLEVAMENTO PANNELLI X-LAM E MOVIMENTAZIONE STRUTTURE IN LEGNO IN CANTIERE RAPTOR

Sollevamento pannelli X-LAM in sicurezza: la piastra RAPTOR certificata Direttiva Macchine

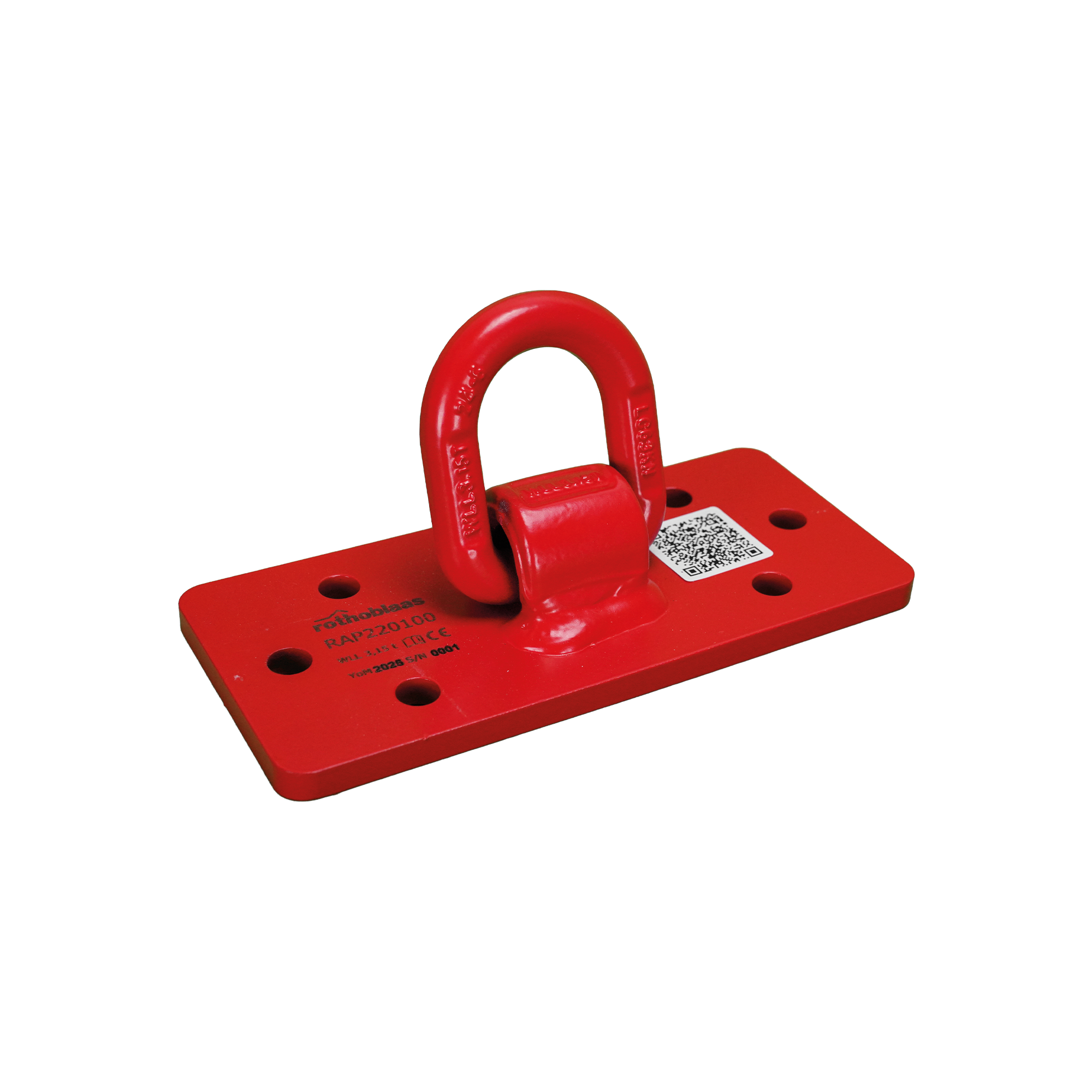

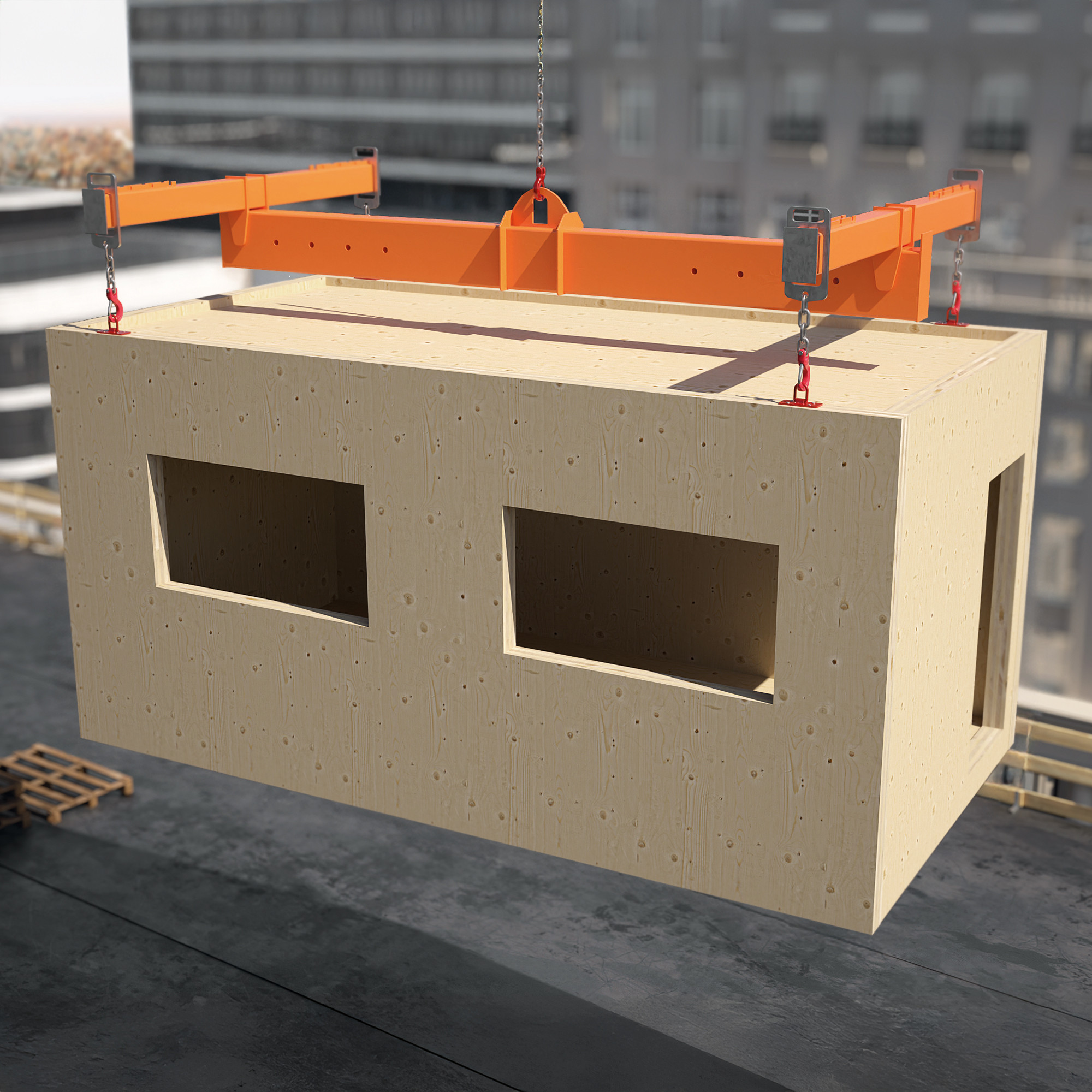

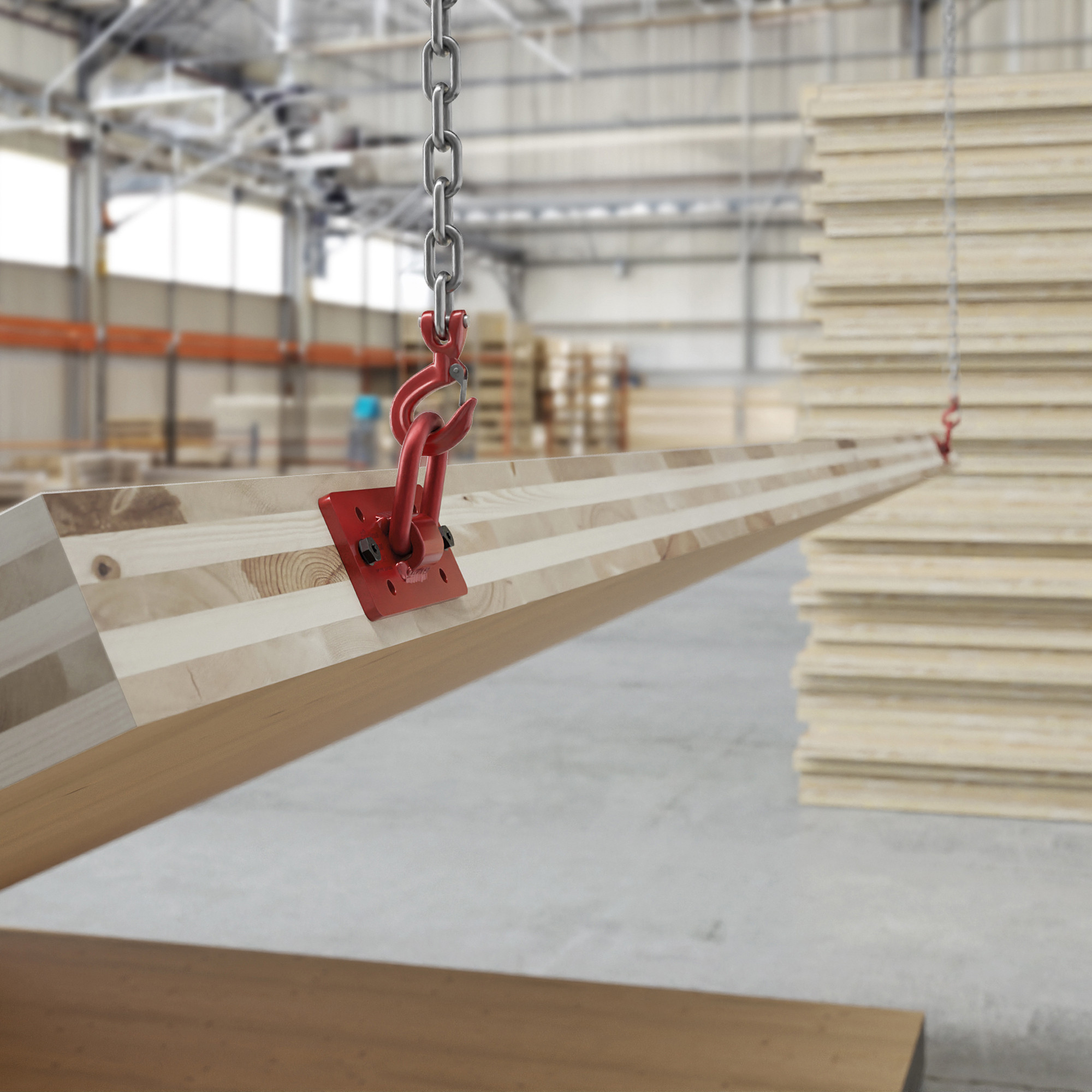

La piastra RAPTOR è il dispositivo Rothoblaas progettato per la movimentazione pannelli legno in cantiere: sollevamento e trasporto in sicurezza di pannelli X-LAM orizzontali e verticali, travi in legno massiccio o lamellare, pareti prefabbricate in timber frame ed elementi strutturali nervati o modulari.
Certificata ai sensi della Direttiva Macchine 2006/42/CE, RAPTOR garantisce una portata massima di 3.150 kg per singolo punto di ancoraggio. I valori di capacità di carico sono calcolati secondo EN 1995-1-1/NA in accordo con ETA-11/0030, con fattore di sicurezza 4,0. Il rivestimento rosso migliora visibilità e protezione in cantiere.
La piastra è adattabile a configurazioni di carico molto diverse: lavora efficacemente sia a trazione pura (β=0°) che a taglio, con qualsiasi inclinazione della catena fino a 60°. I 6 fori consentono tre opzioni di montaggio: a 2, 4 o 6 viti, per adattarsi al peso e al tipo di elemento da movimentare.

Contatta l'agente

Descrizione
Documentazione
Codici e dimensioni
Prodotti correlati

Descrizione

RAPTOR: tre configurazioni di viti, viti riutilizzabili e portata fino a 3.150 kg per il sollevamento pannelli X-LAM

RAPTOR si installa con 2, 4 o 6 viti della stessa tipologia e lunghezza, disposte simmetricamente sull'elemento. La configurazione a 6 viti garantisce resistenza e portata massime (fino a 3.150 kg con VGSPL11240 a β=0°); la configurazione a 2 o 4 viti è indicata per pannelli X-LAM e strutture più leggere. Per il sollevamento orizzontale la lunghezza efficace delle viti deve rispettare il rapporto lef ≥ 0,7·d per evitare rotture per spaccatura.
La compatibilità con le viti VGSPL (riutilizzabili) è un vantaggio economico concreto: a differenza delle VGS e HBS PLATE (monouso per il sollevamento), le VGSPL possono essere recuperate dopo la movimentazione e reimpiegate in operazioni successive, riducendo sprechi e costi di progetto. RAPTOR è utilizzabile anche come punto di ancoraggio temporaneo.
RAPTOR si inserisce nella gamma completa Rothoblaas per il trasporto e sollevamento di strutture in legno: RAPTOR MINI, RAPTOR, RAPTOR MAXI e WASP.

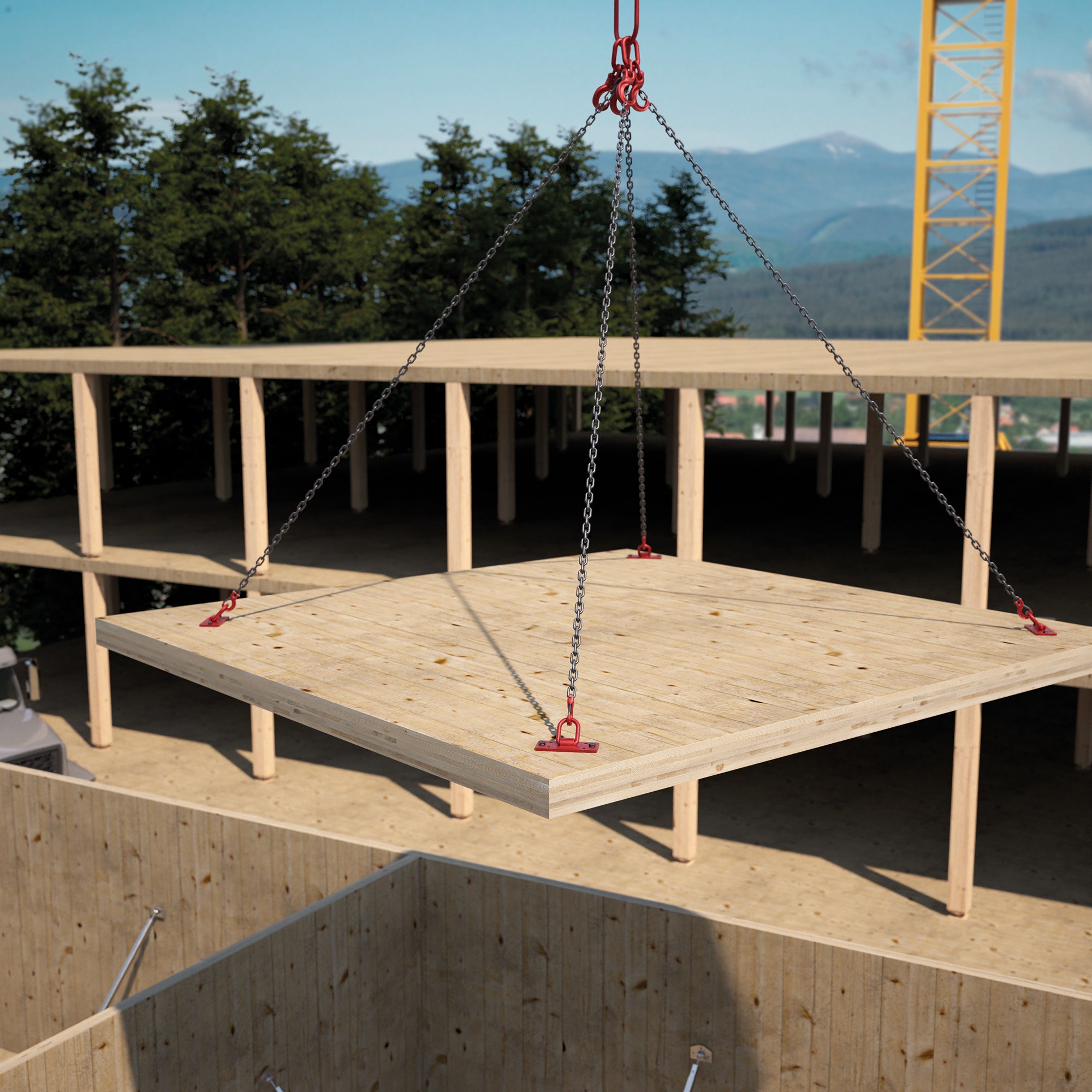

Come si esegue il sollevamento pannelli X-LAM in cantiere in sicurezza?

RAPTOR viene fissata al pannello con 2, 4 o 6 viti della stessa tipologia e lunghezza, disposte simmetricamente, rispettando le distanze minime dai bordi (a3,C ≥ 60 mm, a4,C ≥ 60 mm). La lunghezza delle viti deve essere almeno 0,7 volte la profondità dell'elemento (lef ≥ 0,7·d).
Si collega il gancio della gru e si solleva con cautela rispettando gli angoli di sollevamento ammessi (β ≤ 60°) e la portata massima tabulata. Per il ribaltamento di pareti X-LAM verticali da posizione orizzontale, garantire l'appoggio fisso del lato inferiore . La portata massima assoluta è 3.150 kg: R'WLL non deve mai superare questo valore.
