PROFILO DESOLIDARIZZANTE PER ANGOLARI A TAGLIO PER LEGNO
XYLOFON PLATE
Tra gli isolanti acustici per angolari a taglio per il legno, c’è un nuovo XYLOFON PLATE.
Questo profilo resiliente ha tutte le caratteristiche per funzionare come uno dei migliori isolanti acustici interposti tra solaio in legno e angolari in metallo.
APPLICAZIONI

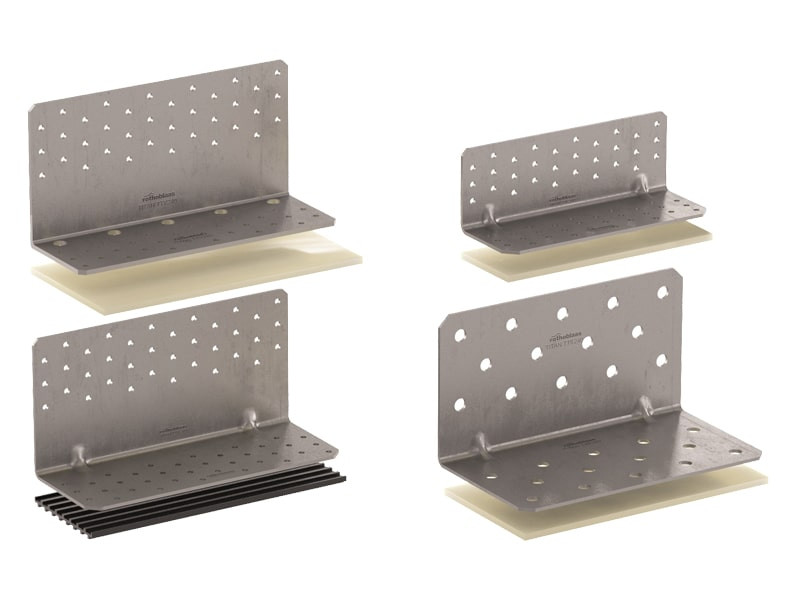

- In abbinata agli angolari TITAN e NINO
- Per limitare i possibili ponti acustici dovuti alla giunzione legno-legno tramite angolare
IL COMPORTAMENTO ACUSTICO MECCANICO DELL’ISOLANTE ACUSTICO XYLOFON PLATE
Grazie alla mescola monolitica poliuretanica, il prodotto assicura cedimenti uniformi in prossimità della connessione, influendo in maniera minima sulla performance statica delle connessioni.
Le campagne sperimentali condotte nell’ambito del progetto SEISMIC-Rev e in collaborazione con molteplici istituti di ricerca, hanno mostrato come profili resilienti posati sotto gli angolari, influenzino la prestazione meccanica della connessione.
Al contrario, le caratteristiche di XYLOFON PLATE influenzano solo minimamente la prestazione meccanica della connessione legno-legno tramite angolari di tipo TITAN o NINO.
I valori di resistenza meccanica a taglio testati per l’accoppiamento di XYLOFON PLATE con NINO raggiungono 34,6 kN certificati secondo ETA.
Grazie al progetto Flanksound è stato dimostrato che la capacità di smorzamento delle vibrazioni attraverso il giunto è fortemente influenzata da tipo e numero di connessioni.
XYLOFON PLATE non contiene sostanze nocive per l’uomo e per l’ambiente.
Documentazione
| Scheda Tecnica |
|---|
XYLOFON PLATE - TITAN
| CODICE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| XYL3570200 | 70 | 200 | 6 | 10 |
| XYL35120240 | 120 | 240 | 6 | 10 |
| XYL35100200 | 100 | 200 | 6 | 10 |
XYLOFON PLATE - NINO
| CODICE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 10 |
| XYL3555150 | 150 | 55 | 6 | 10 |
| XYL35120105 | 105 | 120 | 6 | 10 |
