PORTAPILASTRI MISTI

TYP M

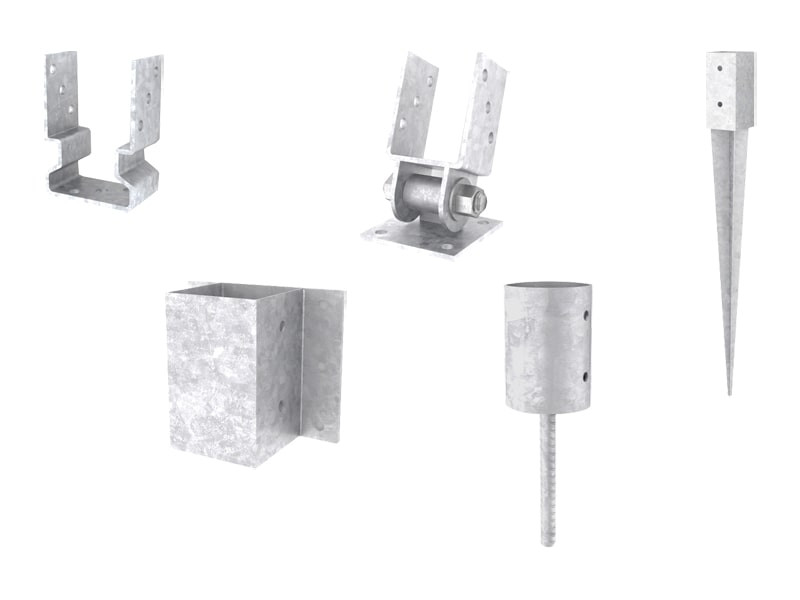

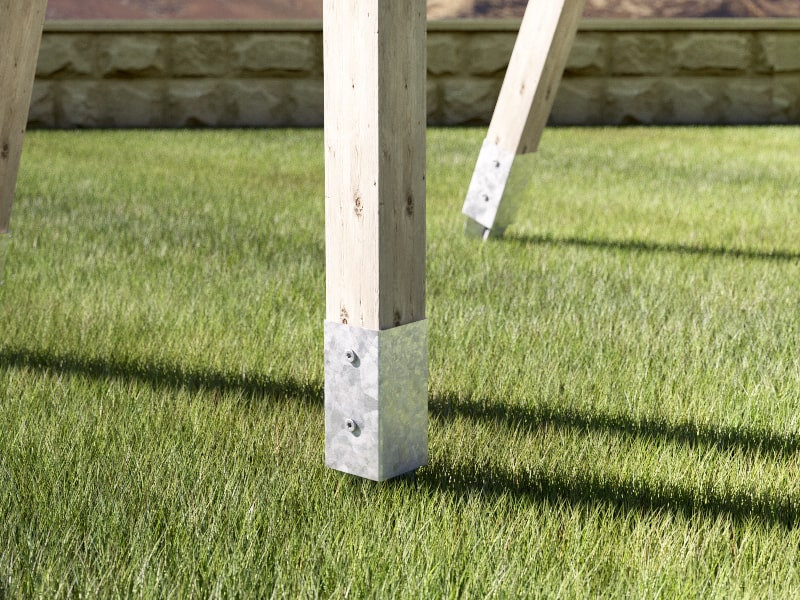

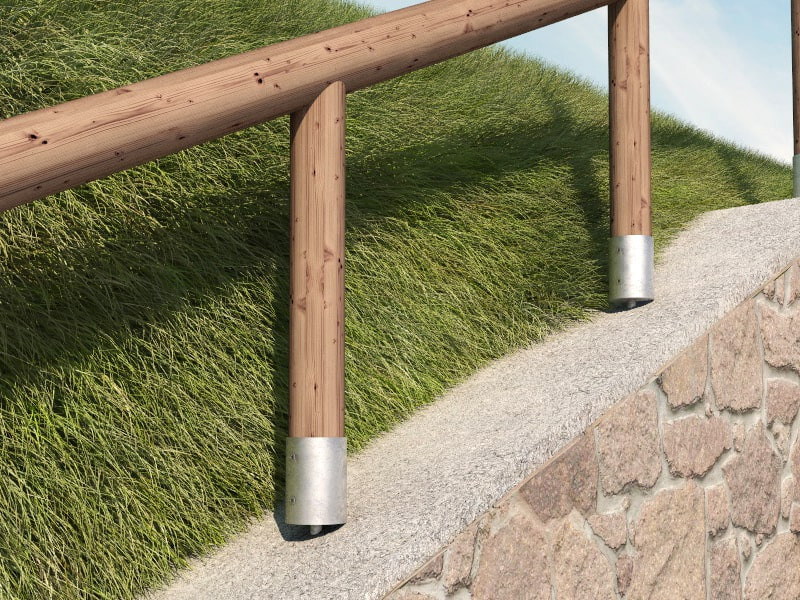

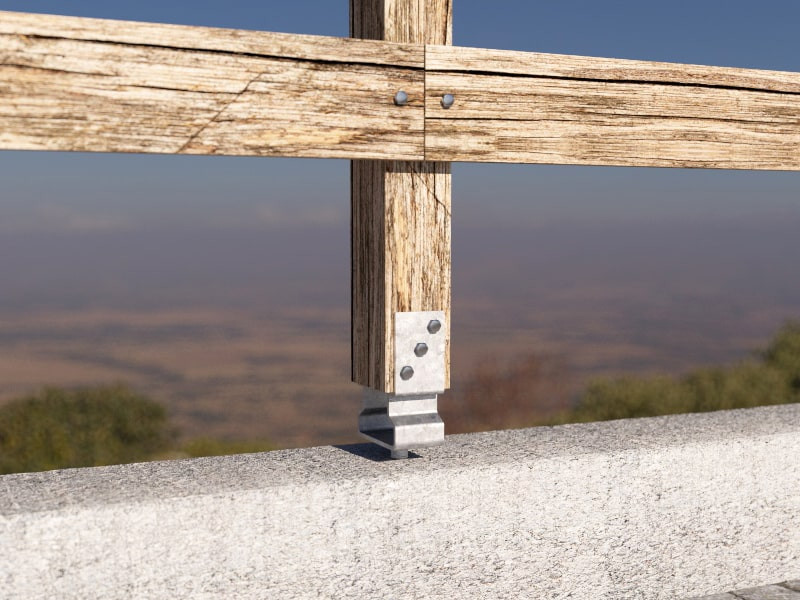

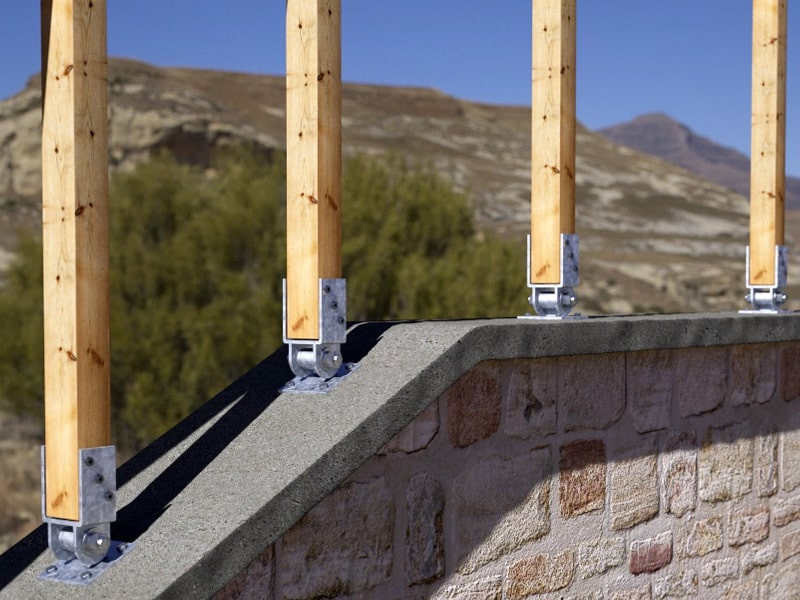

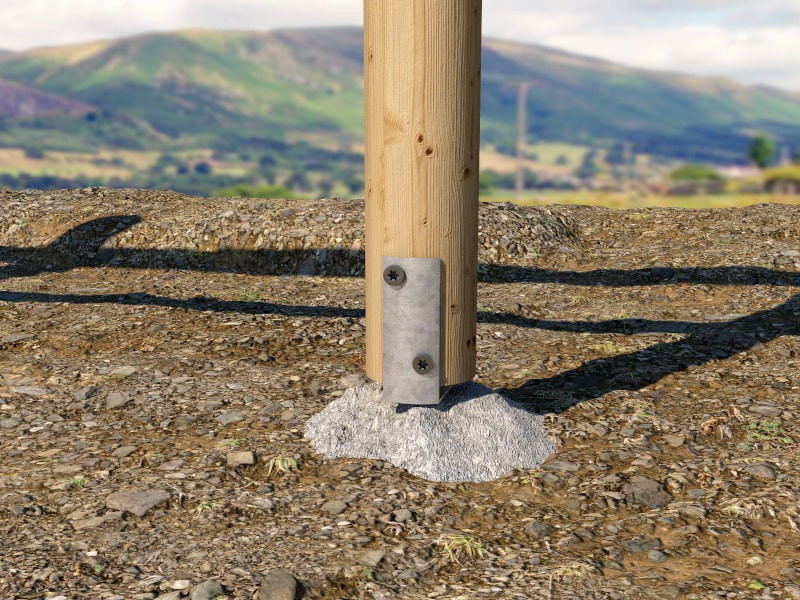

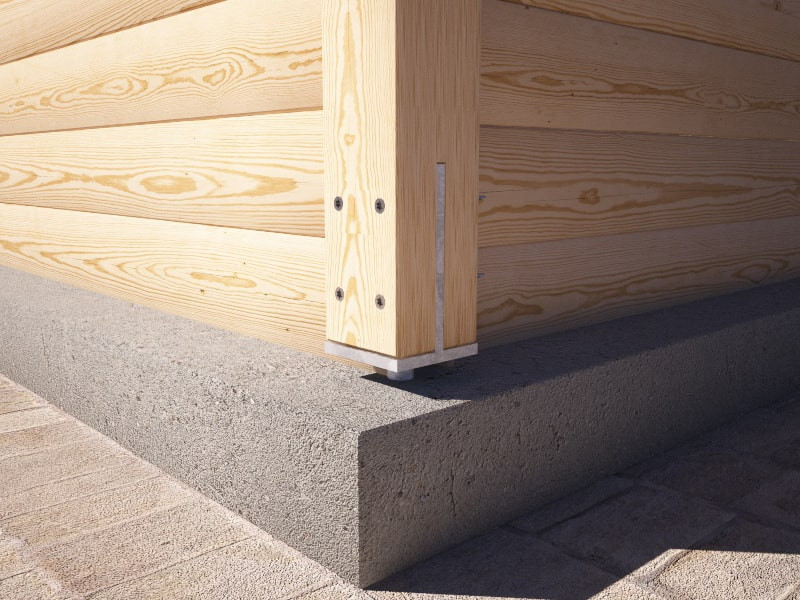

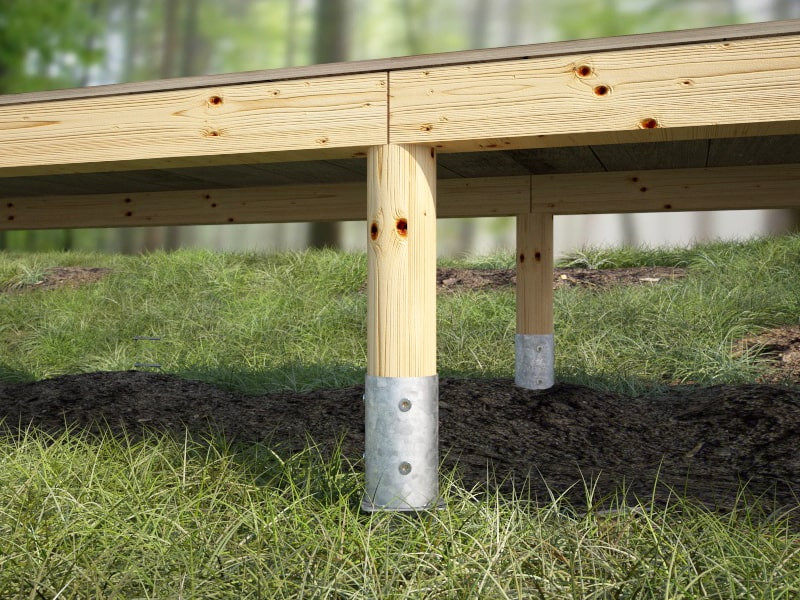

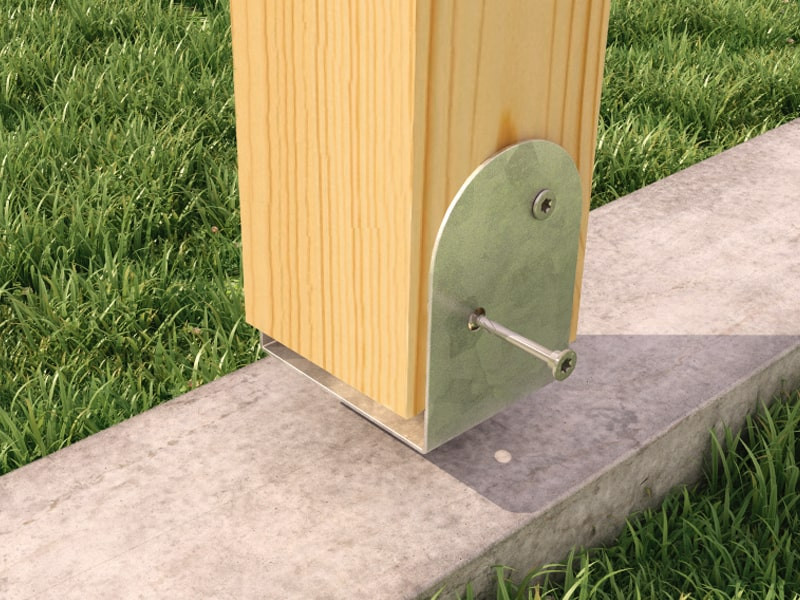

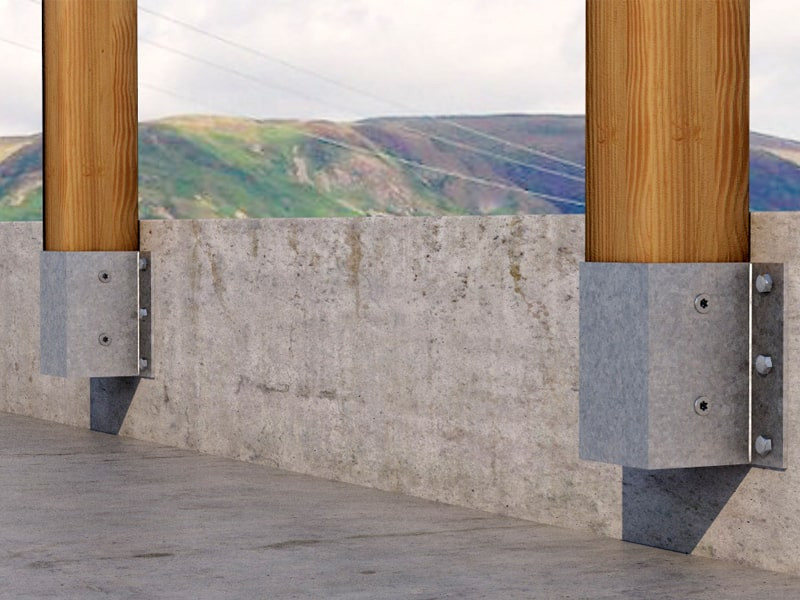

Zincatura a caldo per utilizzo in classi di servizio 1, 2 e 3. Soluzioni specifiche per fissaggio nel terreno, a muro o nel calcestruzzo. Versioni inclinabili.

Documentazione

Scheda Tecnica
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD

M70 S

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M70S70 71 71 150 2 1
M70S90 91 91 150 2 1
M70S100 101 101 150 2 1
M70S120 121 121 150 2 1

M70 R

CODICE Ø
[mm]
H
[mm]
s
[mm]
pz.
M70R80 Ø81 150 2 1
M70R100 Ø101 150 2 1
M70R120 Ø121 150 2 1

M50

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M5070 71 60 150 5 1
M5090 91 60 150 5 1
M50100 101 60 150 5 1
M50120 121 60 150 5 1

M53

CODICE Ø
[mm]
H
[mm]
s
[mm]
pz.
M5380 Ø81 150 3 1
M53100 Ø101 150 3 1
M53120 Ø121 150 3 1

M52

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M5290 91 70 120 2.5 1
M52100 101 80 120 2.5 1
M52120 121 100 140 2.5 1

M51

CODICE Ø
[mm]
H
[mm]
s
[mm]
pz.
M51100 Ø101 150 3 1
M51120 Ø121 150 3 1

M60

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M6080 80 80 130 8 1

S40

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
S4070 71 60 100 5 1
S4090 91 60 100 5 1

M10

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M1070 71 71 150 2 1
M1090 91 91 150 2 1

M20

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M2070 71 60 150 5 1
M2090 91 60 150 5 1
M20100 101 60 150 5 1
M20120 121 60 150 5 1

M30

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
M3070 71 50 200 5 1
M3080 81 50 200 5 1
M3090 91 50 200 5 1
M30100 101 50 200 5 1
M30120 121 50 200 5 1

Voci di Capitolato

Fornitura e posa in opera di portapilastri misti per strutture in legno, tipo TYP M.

Campi d'impiego:

– Giunzioni per pilastri in legno, classi di servizio 1, 2 e 3

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio

Geometria:
Angolare: :

– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
