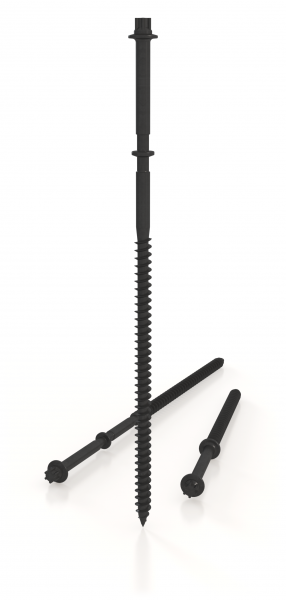

CONNETTORE PER SOLAI LEGNO-CALCESTRUZZO

VB

PERFORMANCE SPECIALI
Ottime performance statiche ed acustiche sia sui nuovi interventi che nella riabilitazione strutturale.

SISTEMA RAPIDO A SECCO
Sistema omologato, autoforante, reversibile, molto rapido da installare e poco invasivo.

GEOMETRIA OTTIMALE
Punta autoforante, testa esagonale e anello di fine corsa per limitare le percolazioni.

CAMPI DI IMPIEGO
Sistema di connessione a vite per solai composti legno-calcestruzzo omologato per legno massiccio, legno lamellare, X-Lam, LVL, pannelli a base
di legno. Classi di servizio 1 e 2.

SOLAIO COLLABORANTE
I connettori disposti a 45° con una configurazione a “X” consentono di ottenere un perfetto accoppiamento ad elevate performance
statiche tra la soletta in calcestruzzo e le travi in legno.

POSA IN OPERA
I connettori vengono installati tramite semplice avvitatore, senza alcun preforo e senza interruzioni del tavolato; la posa in opera risulta
rapidissima (mediamente tra i 200 ed i 300 connettori all’ora).

RIABILITAZIONE STRUTTURALE
Il diametro ridotto del connettore (7,5mm) e la posa in opera a secco (reversibile) rendono il sistema poco invasivo e quindi ideale per il recupero e la riabilitazione strutturale.

APPLICAZIONI

  • Solaio collaborante su trave lamellare;
  • Solaio collaborante su pannello X-Lam;
  • Disposizione alternativa in prossimità dei muri nel recupero strutturale.
