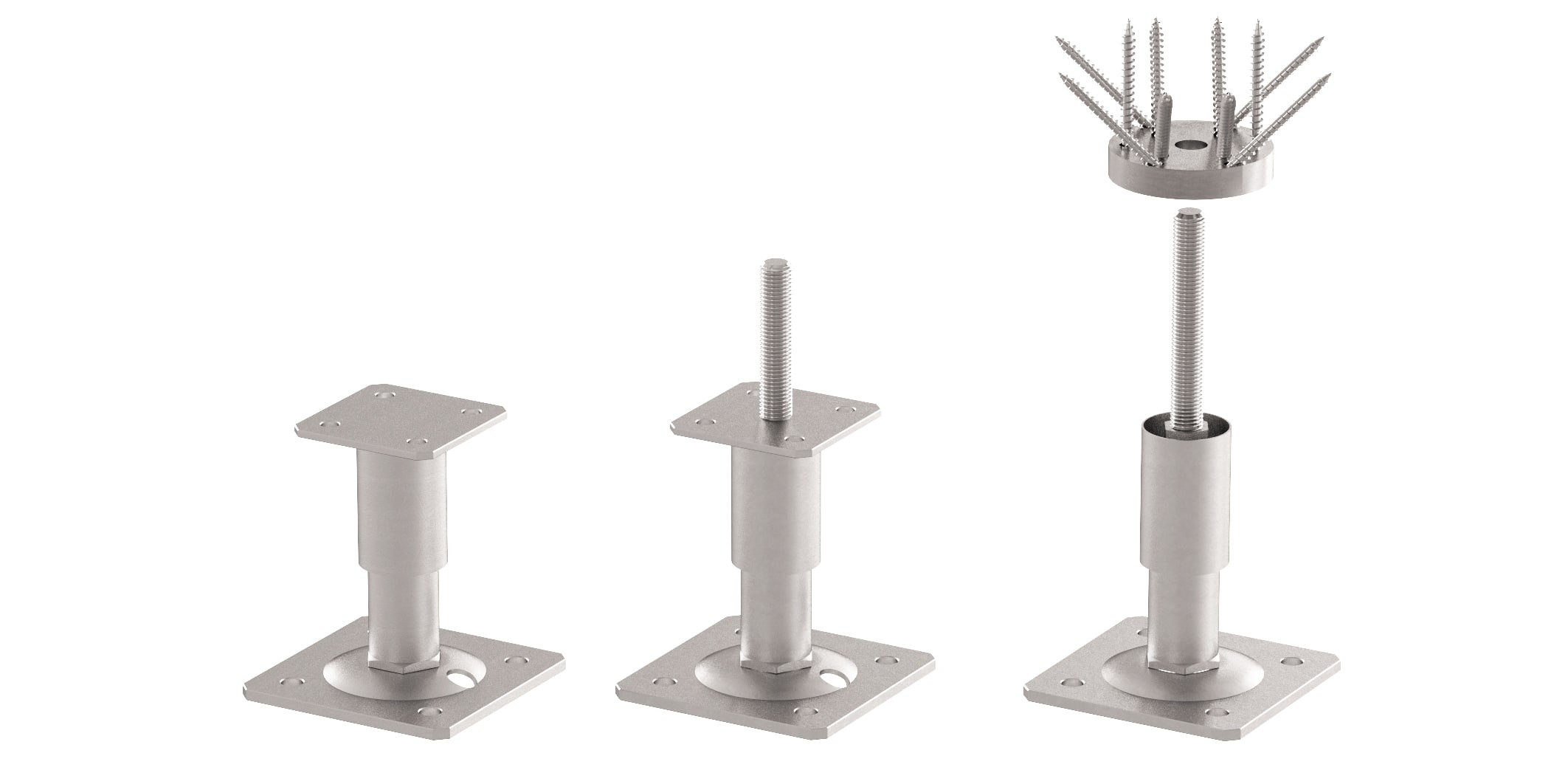

PORTAPILASTRO REGOLABILE
R10-R20-R30

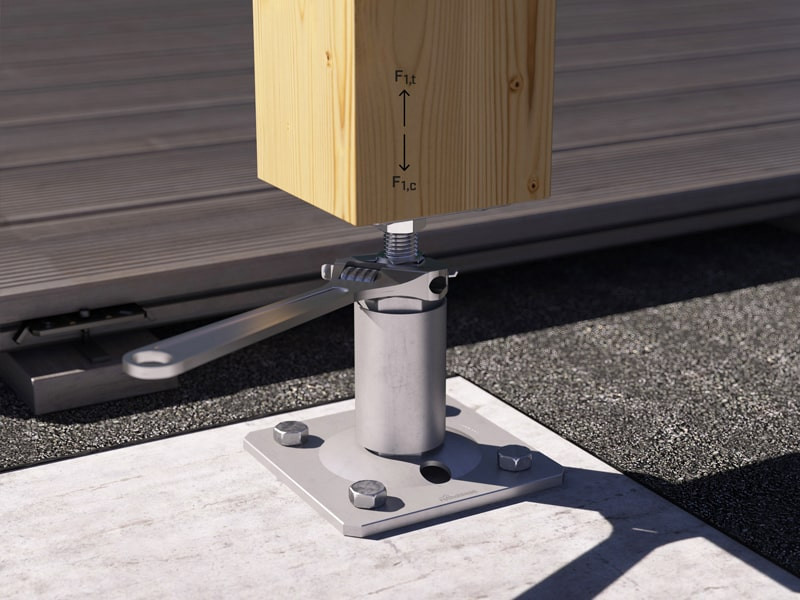

I portapilastri regolabili R10, R20 e R30 per giunzioni all’esterno possono essere registrati in altezza a montaggio avvenuto, per colmare eventuali dislivelli. Il sistema di regolazione è nascosto nel manicotto, per una resa estetica ottimale. Rialzati dal terreno, evitano spruzzi o ristagni d’acqua, assicurando grande durabilità.
Video
PORTAPILASTRI REGOLABILI R10, R20 E R30: ESTETICA E DURABILITÀ PER LE TUE STRUTTURE ESTERNE

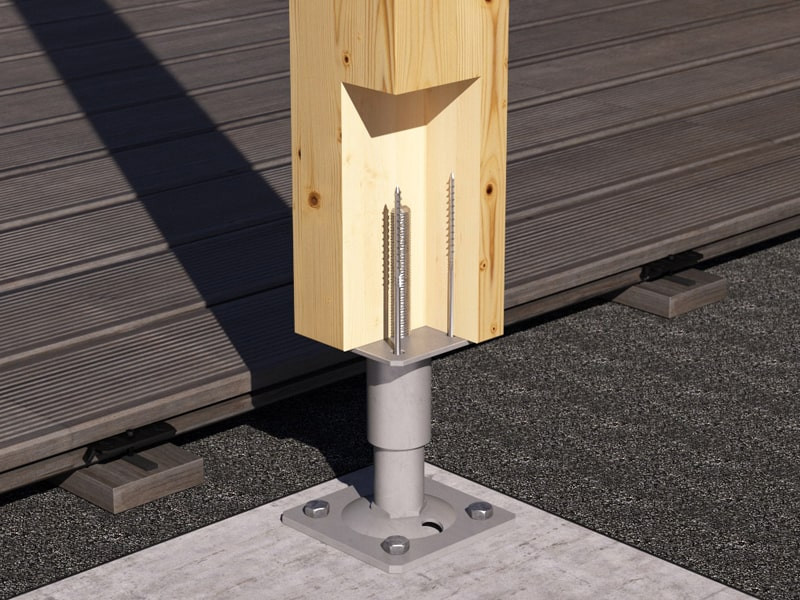

Il fissaggio di questi portapilastri avviene a scomparsa sull’elemento in legno. Curati nei dettagli, presentano un foro ausiliario alla base per consentire l'inserimento delle viti HBS PLATE EVO
Sul piano della resistenza statica, i modelli di grandi dimensioni assicurano alte resistenze a compressione; i modelli con barra passante garantiscono elevate resistenze sia a compressione che a trazione.
In acciaio al carbonio con zincatura Dac Coat, sono idonei per utilizzo in ambiente esterno in classe di servizio 1, 2 e 3 e possono essere impiegati con legno massiccio e lamellare, X-LAM e LVL.
Documentazione
Scheda Tecnica | |
---|---|
Certificato ETA | |
Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato | |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
R10 - VITI NON INCLUSE
CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|
R1080 | 80 | 80 | 140 | 6 | 4 |
R10100 | 100 | 100 | 170 | 6 | 4 |
R10140 | 140 | 140 | 200 | 8 | 4 |
R20 - VITI NON INCLUSE
CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|
R2080 | 80 | 80 | 140 | 6 | 4 |
R20100 | 100 | 100 | 170 | 6 | 4 |
R20140 | 140 | 140 | 200 | 8 | 4 |
R30 - VITI E CONNETTORE DISC FLAT NON INCLUSI
CODICE | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|
R3080 | Ø80 | 150 | 15 | 4 |
R30120 | Ø120 | 180 | 15 | 4 |
