CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO PER ESTERNO

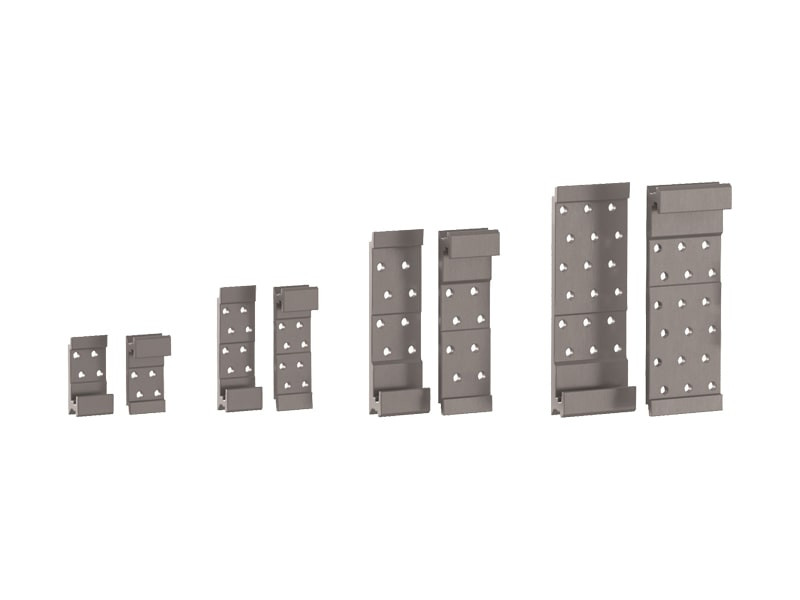

LOCK T EVO

Il connettore ad aggancio LOCK T EVO è il sistema ideale per la realizzazione di strutture temporanee esposte agli agenti atmosferici.

È perfetto nelle applicazioni con essenze legnose contenenti tannino o trattate con impregnanti e altri processi chimici.

Video

PIASTRA AD AGGANCIO LOCK T EVO, PER CONNESSIONI CHE NON TEMONO GLI AMBIENTI AGGRESSIVI.

Facile e rapida da installare, la piastra a scomparsa LOCK T EVO si fissa con un'unica tipologia di vite ed è altrettanto agevole nello smontaggio. La lega di alluminio con speciale verniciatura combinata alle viti con rivestimento C4 EVO o alle viti in acciaio inossidabile martensitico consentono l'utilizzo della giunzione in classe di servizio 3.

Ideale per il fissaggio di legni aggressivi contenenti tannino, come il castagno e il rovere. In lega di alluminio con speciale verniciatura in colorazione nero grafite, è utilizzabile per la realizzazione di giunzioni a taglio legno-legno in ambienti esterni, su legno massiccio e lamellare, X-LAM, LVL, legni aggressivi e legni trattati chimicamente.

Documentazione

Scheda Tecnica
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD
File BIM.ifc
File BIM.rfa

LOCK T EVO Ø5

CODICE B
[mm]
H
[mm]
s
[mm]
pz.
LOCKTEVO3580 35 80 20 50
LOCKTEVO35120 35 120 20 25

LOCK STOP Ø5

CODICE B
[mm]
H
[mm]
s
[mm]
pz.
LOCKSTOP5 19 27.5 13 100

LOCK T EVO Ø6

CODICE B
[mm]
H
[mm]
s
[mm]
pz.
LOCKTEVO50175 50 175 22 18
LOCKTEVO75215 75 215 22 12

LOCK STOP Ø6

CODICE B
[mm]
H
[mm]
s
[mm]
pz.
LOCKSTOP7 26.5 38 15 50

Voci di Capitolato

Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-legno per esterno, tipo LOCK T EVO.
Marcatura CE in accordo a ETA 19/0831

Campi d'impiego:

– Giunzioni legno-legno all'esterno

Materiale:

– Lega di alluminio con speciale verniciatura in colorazione nero grafite

Geometria:
Angolare: :

– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
